Лазеры ЛГН-402, 502, 503

No votes yet
Категория:

Лазер ЛГН-402, лазер ЛГН-502 и лазер ЛГН-503 – это специализированные устройства, имеющие непрерывный режим работы и генерирующие когерентный лазерный пучок с одномодовым или многомодовым спектральным составом излучения в зависимости от модификации.

Назначение лазеров

Данный тип лазеров применяется преимущественно в качестве составного элемента оборудования связи, телекоммуникации, а также в качестве составной части различных устройств научно-исследовательского характера.

Устройство и работа

Лазеры из списка ЛГН изготавливаются в форм-факторе вытянутого параллелепипеда, выполняющего роль защитного корпуса. Корпус выполнен из металла и с торцов оснащен съемными заглушками. Передняя заглушка снабжена выходным отверстием для вывода лазерного пучка, задняя оборудована выводом кабеля питания. В корпусе устройства смонтированы активный элемент (излучатель), эл.плата управления нагревом, система охлаждения и оптический резонатор.

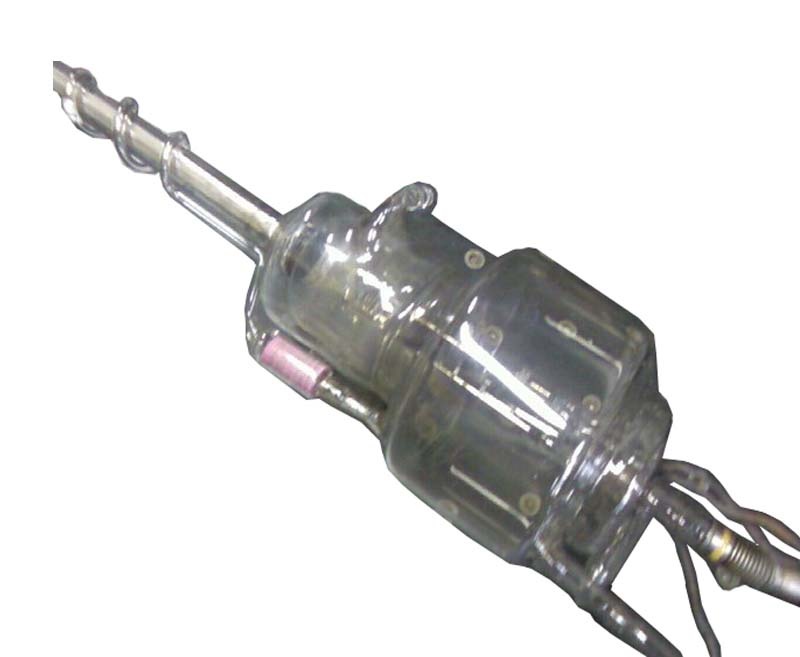

Активный элемент устройства представляет собой стеклянную газоразрядную трубку вытянутой формы, имеющую коаксиальную конструкцию и крепящуюся к корпусу устройства посредством компаунда. При включенном питании устройства осуществляется возбуждение газового разряда, формирующее направленный лазерный пучок.

Модификация

Лазер ЛГН-402

Лазер ЛГН-502

Лазер ЛГН-503

Тип устройства

Газовый, с непрерывным режимом работы и многомодовым спектральным составом излучения

Газовый, с непрерывным режимом работы и мономодовым спектральным составом излучения

Класс опасности согласно ГОСТ 12.1.040-83

Класс 3

Класс электробезопасности согласно ГОСТ 12.2.007.0-75

Класс 01

Климатическое исполнение согласно ГОСТ 15150

УХЛ 4.2

Время готовности устройства, не более, мин.

30,0

Мощность лазерного пучка, Вт:

Средняя

4

2

1

Максимальная

4,5

2,5

1,5

Нестабильность средней мощности лазерного пучка, относительная, за 6 час работы, не более, %

10,0

Диаметр лазерного пучка, не более, мм

2,5

3,0

Расходимость лазерного пучка, не более, рад

20,0*10-4

15,0*10-4

Длина волны лазерного пучка, мкм:

Минимальная

0,4579

0,488

Максимальная

0,5145

0,489

Потребляемая мощность, кВА

14,0

Ток разряда, А

35,0

Параметры сети питания устройства

220 или 380 В/50Гц

Давление охлаждающей жидкости на входном тракте излучателя, Па:

Минимум

1,96*105

Максимум

2,45*105

Давление охлаждающей жидкости на входном тракте источника питания, Па:

Минимум

1,96*105

Максимум

3,90*105

Температура охлаждающей жидкости на входном тракте, 0С:

Минимум

+ 10

Максимум

+ 40

Расход охлаждающей жидкости в тракте излучателя, минимум, м3/сек:

1,16*10-4

Расход охлаждающей жидкости в тракте источника питания, м3/сек:

Минимум

1,66*10-4

Максимум

6,64*10-4

Время средней наработки устройства на отказ, час.

500

Прогнозируемый средний рабочий ресурс, час

5000

Время наработки излучателя до замены, час.

1000

Габариты излучателя, мм

1105х530х228

Вес излучателя, кг

50,0
