Лазер ЛГН-111

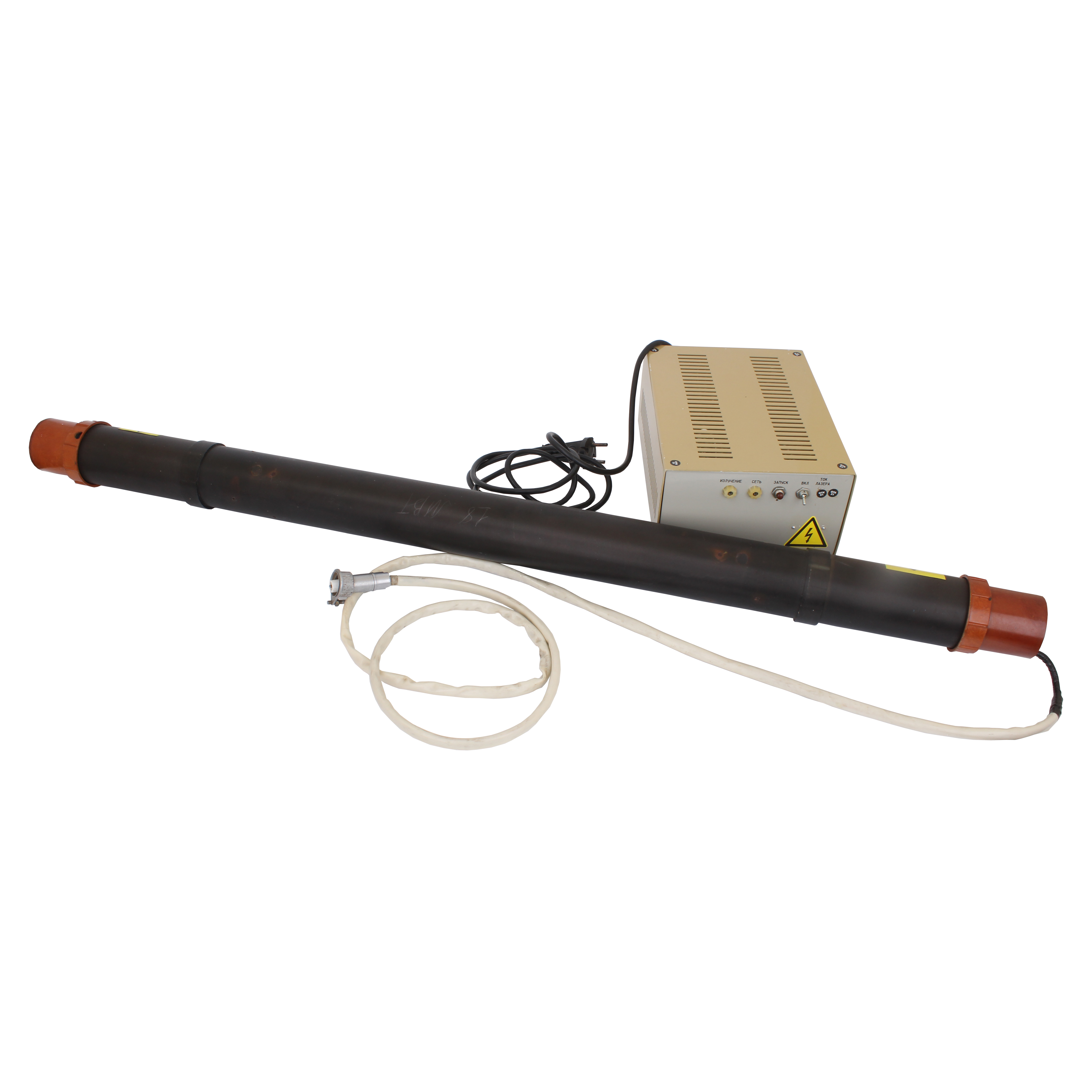

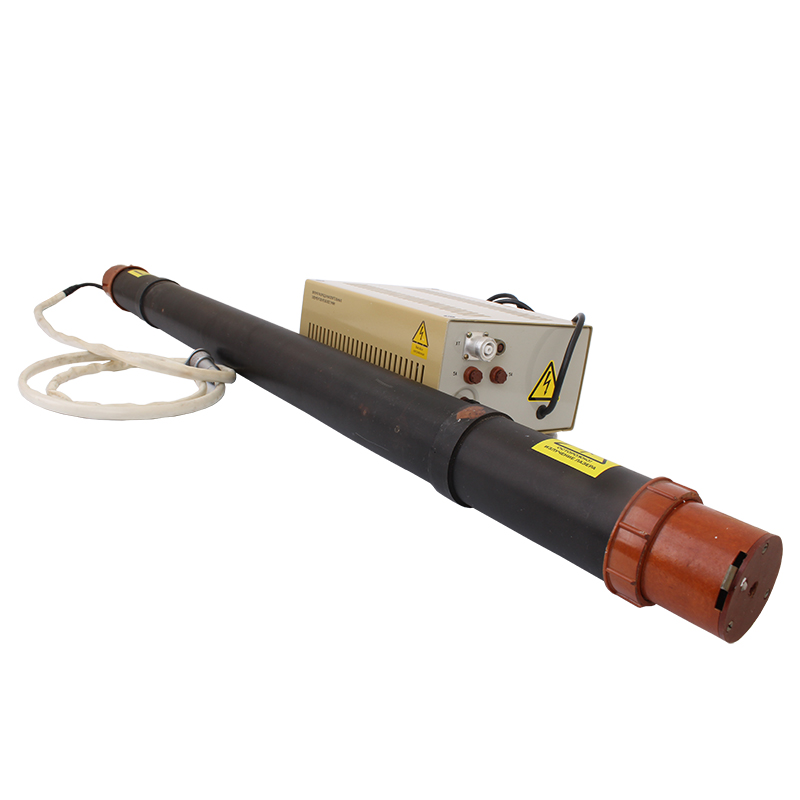

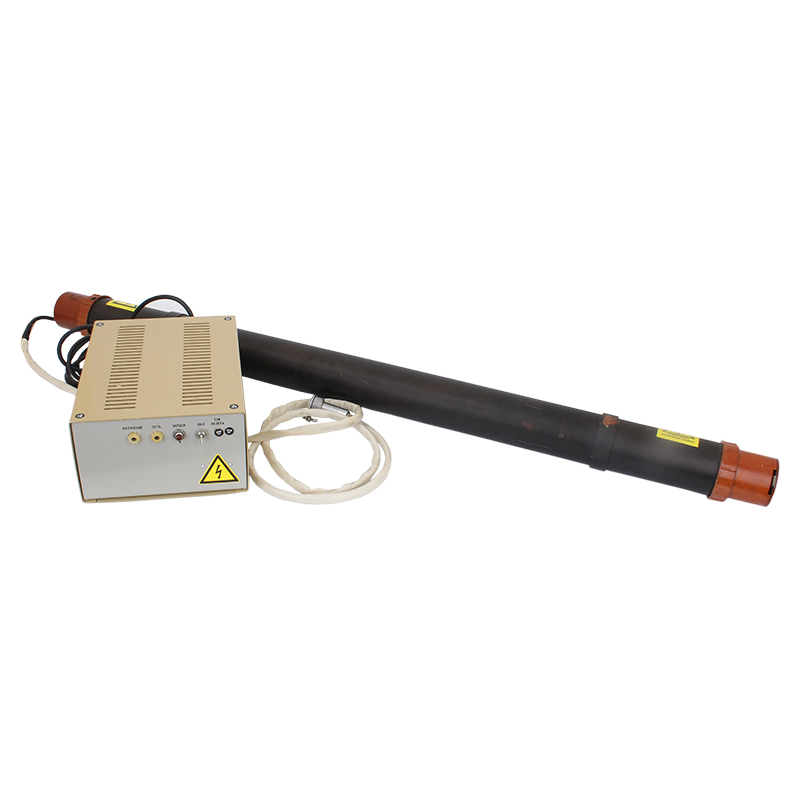

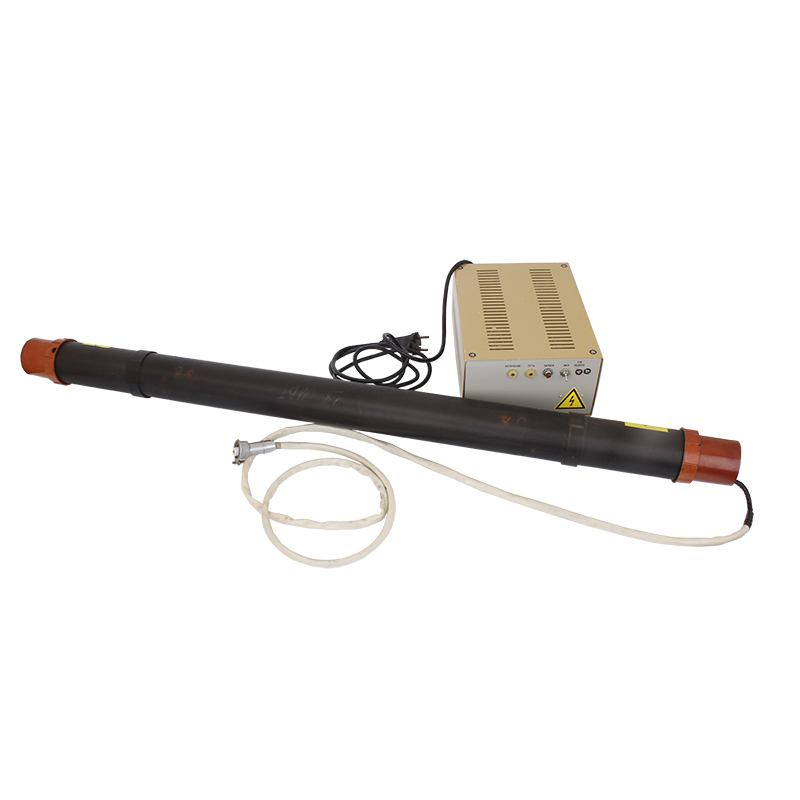

Газовый лазер ЛГН-111 – атомарный газовый лазер, имеющий непрерывный режим работы и многомодовый спектральный состав генерируемого излучения. В комплект поставки входит активный элемент в защитном корпусе, источник питания и соединительный кабель высокого напряжения.

Назначение лазера ЛГН-111

Лазер данной серии предназначен для генерирования когерентного лазерного пучка монохроматического типа. Применяются преимущественно в качестве составной части научно-исследовательских комплексов различного профиля, а также системах производственно-технического оборудования, требующего наличия монохроматического излучения.

Устройство и работа

Лазерные устройства производятся в форм-факторе вытянутого корпуса цилиндрической формы с защитными колпаками с обоих торцов. Передний колпак снабжается выходным отверстием для лазерного пучка, задний колпак оснащается разъемом подключения кабеля питания. В корпусе устройства располагается активный элемент (излучатель), плата балластных резисторов и оптический резонатор.

Излучатель изготавливается в форм-факторе стеклянной продолговатой газоразрядной трубки, имеющей коаксиальную конструкцию и крепящейся к корпусу устройства посредством компаунда. Активный элемент оборудован холодным катодом, вывод которого соединяется с корпусом прибора через плату балластных резисторов. Анодный вывод имеет прямое соединение с питающим элементом. При включенном питании устройства осуществляется возбуждение газового разряда, формирующее направленный лазерный пучок.

Чтобы включить лазер ЛГН-111 необходимо подключить источник питания к питающей сети и перевести тумблер выключения в положение «ВКЛ». После паузы в 10 секунд, необходимой для прогрева излучателя, производится нажатие кнопки «ЗАПУСК», активирующей подачу высокого напряжения на катодный выход излучателя.

Тип устройства

Атомарный, газовый, с многомодовым спектральным составом излучения и непрерывным режимом работы

Класс опасности согласно ГОСТ 12.1.040

3 класс

Климатическое исполнение согласно ГОСТ 15150

УХЛ, класс 3.1

Время готовности устройства, не более, мин.

30

Потребляемая мощность в режиме работы, Вт

100,0

Средняя мощность лазерного пучка, Вт

26*10-3

Диаметр лазерного пучка, не более, мм

4,0

Длина волны лазерного пучка, мкм:

Номинальная

0,630

Минимальная

0,610

Максимальная

0,650

Параметр относительной нестабильности средней мощности лазерного пучка, %, за 8 часов работы

2,0

Параметр энергетической расходимости лазерного пучка, не более, мрад

3,0

Параметр максимальной нестабильности энерг. центра лазерного пучка, рад, за 8 часов работы

1*10-4

Ток разряда лазера, мА:

Минимальный

19,0

Максимальный

20,0

Разрешенное напряжение сети питания устройства, В:

Минимальное

196,0

Максимальное

242,0

Время средней наработки устройства на отказ, час.

2000

Время наработки излучателя до замены, час.

3000

Средний срок эксплуатации, час.

20000

Средний срок эксплуатации источника питания, лет

5
