Лазер ЛГН-517

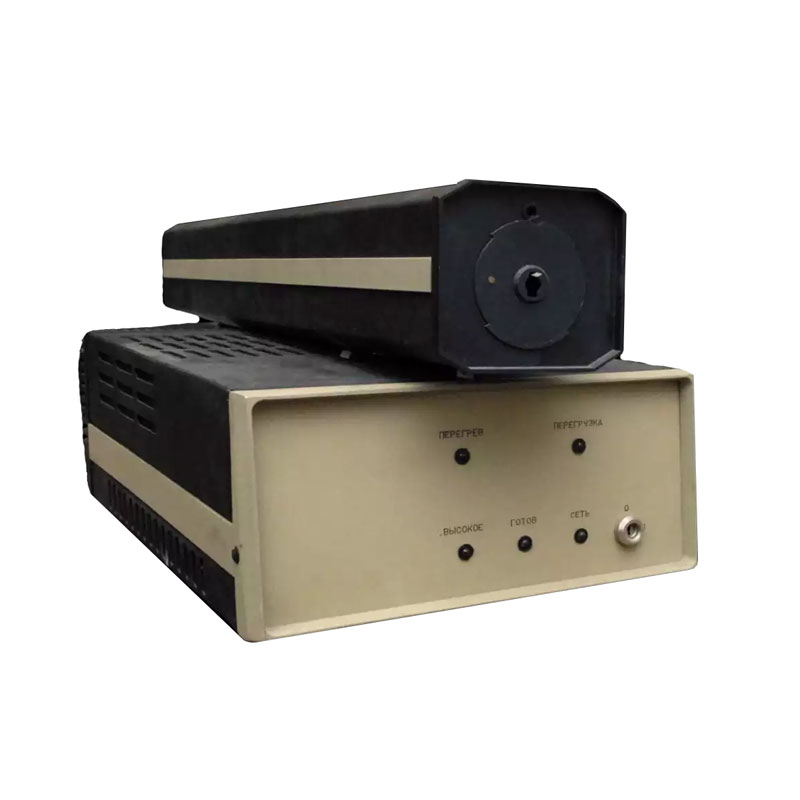

Лазер ЛГН-517 – специализированное лазерное устройство, работающее на парах кадмия и имеющее непрерывный режим работы, а также одномодовый режим излучения в синей области спектра с линейной поляризацией генерируемого когерентного монохроматического лазерного пучка. В комплект поставки устройства входит лазерная установка, источник питания с интегрированной панелью управления, высоковольтный кабель питания и техническая документация.

Назначение лазера ЛГН-517

Лазер модификации 517 предназначен для эксплуатации в качестве составной части различного научно-исследовательского оборудования, а также производственно-технических установок, требующих наличия монохроматического лазерного излучения с мономодовым спектральным составом.

Устройство и работа

Лазерный механизм выполнен в форм-факторе вытянутого параллелепипеда, выполняющего роль защитного корпуса. Корпус с торцов оснащен съемными крышками, на его нижней кромке имеются монтажные крепления. Передняя крышка оснащается выходным отверстием для вывода лазерного пучка, задняя крышка оборудована выводом кабеля питания.

Активный элемент устройства (излучатель) представляет собой стеклянную газоразрядную трубку вытянутой формы, наполненную гелием и имеющую дополнительный сосуд с кадмием, окруженным нагревательным элементом. Оптический резонатор устройства представляет собой два сферических зеркала с разным радиусом кривизны и возможностью юстировки при помощи регулировочных винтов. Принцип работы лазера описан в приложенной технической документации.

Модификация

Лазер ЛГ-517

Тип устройства

Газовый, ионный, с непрерывным режимом работы и мономодовым спектральным составом излучения

Класс опасности согласно ГОСТ 12.1.040-83

Класс 3

Класс электробезопасности согласно ГОСТ 12.2.007.0-75

Класс 01

Время готовности устройства, не более, мин.

30,0

Средняя мощность лазерного пучка, Вт

10,0*10-3

Нестабильность средней мощности лазерного пучка, относительная, за 8 час работы, не более, %

10,0

Диаметр лазерного пучка, не более, мм

0,9

Расходимость лазерного пучка, не более, рад

0,5*10-3

Длина волны лазерного пучка, мкм:

0,4416

Потребляемая мощность, В

280

Напряжение горения, не более, кВ

15,0

Параметры сети питания устройства

220 В/50 Гц

Время средней наработки устройства на отказ, час.

3000

Время наработки излучателя до замены, час.

2000

Прогнозируемый средний рабочий ресурс, час

5000

Средний срок эксплуатации источника питания, лет

5

Габариты прибора, мм

600х96х96
