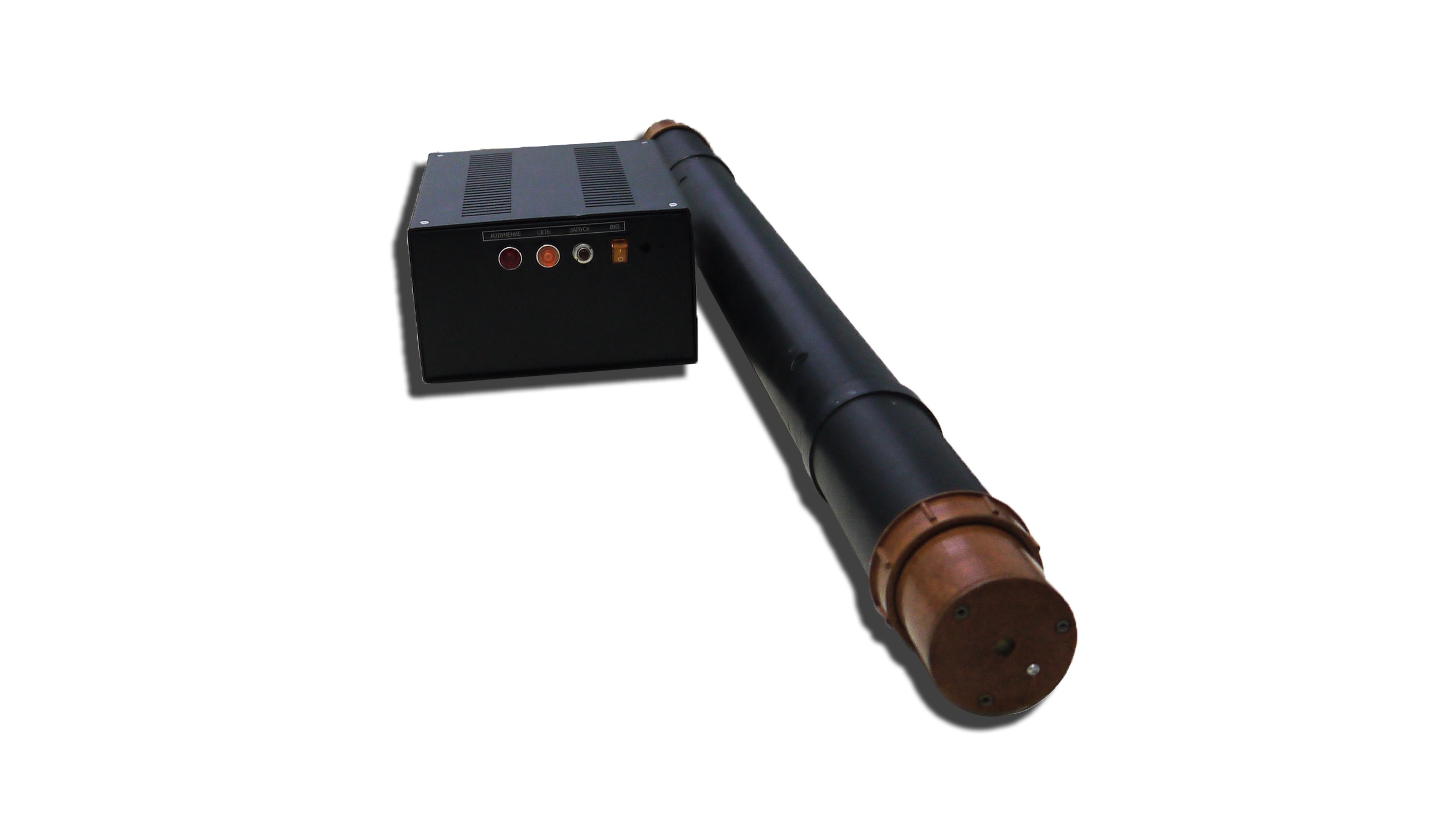

Лазер ЛГН-119

Лазер ЛГН-119 – газовый лазер атомарного исполнения имеющий непрерывный режим работы и многомодовый спектральный состав излучения. Снабжен защитным корпусом и специальной подвижной шторкой для перекрытия лазерного пучка.

Назначение лазера ЛГН-119

Лазер полностью предназначен для генерирования когерентного излучения монохроматического типа в красных или ближних инфракрасных областях спектра. Используется преимущественно в качестве составной части различного оборудования производственно-технического предназначения. Допустимо применение в качестве элемента исследовательских систем в различных областях науки.

Устройство и работа

Конструктивно газовый лазер этой модели выполнен в форм-факторе металлического защитного корпуса из металла, который с двух сторон закрыт съемными колпаками. Передний колпак снабжен выходным отверстием для лазерного пучка, перекрываемым подвижной шторкой. Задний колпак имеет разъем для подключения высоковольтного кабеля питания и клемму заземления. Подключение к источнику питания осуществляется посредством штепсельной вилки.

Активный элемент (излучатель) выполнен в форм-факторе стеклянной продолговатой трубки, имеющей коаксиальную конструкцию и крепящейся к корпусу устройства посредством компаунда. Активный элемент снабжен холодным катодом, вывод которого соединен с корпусом прибора через балластные резисторы. Анодный вывод имеет прямое соединение с питающим элементом. При включенном питании устройства осуществляется нагрев активного элемента, формирующий направленный лазерный пучок.

Модификация

Лазер ЛГН-119

Тип устройства

Атомарный, газовый, с непрерывным режимом работы и многомодовым спектральным составом излучения

Класс опасности согласно ГОСТ 12.1.040

3 класс

Климатическое исполнение согласно ГОСТ 15150

УХЛ, класс 3.1

Время готовности устройства, не более, мин.

30

Потребляемая мощность в режиме работы, Вт

100,0

Средняя мощность лазерного пучка, Вт

3*10-3

Диаметр лазерного пучка, не более, мм

4,0

Параметр относительной нестабильности средней мощности лазерного пучка, %, за 8 часов работы

2,0

Параметр энергетической расходимости лазерного пучка, не более, мрад

3,0

Ток разряда лазера, мА:

минимальный

19

максимальный

20

Разрешенное напряжение сети питания устройства, В:

минимальное

196

максимальное

242

Время средней наработки устройства на отказ, час.

2000

Время наработки излучателя до замены, час.

3000

Средний срок эксплуатации, лет

12
