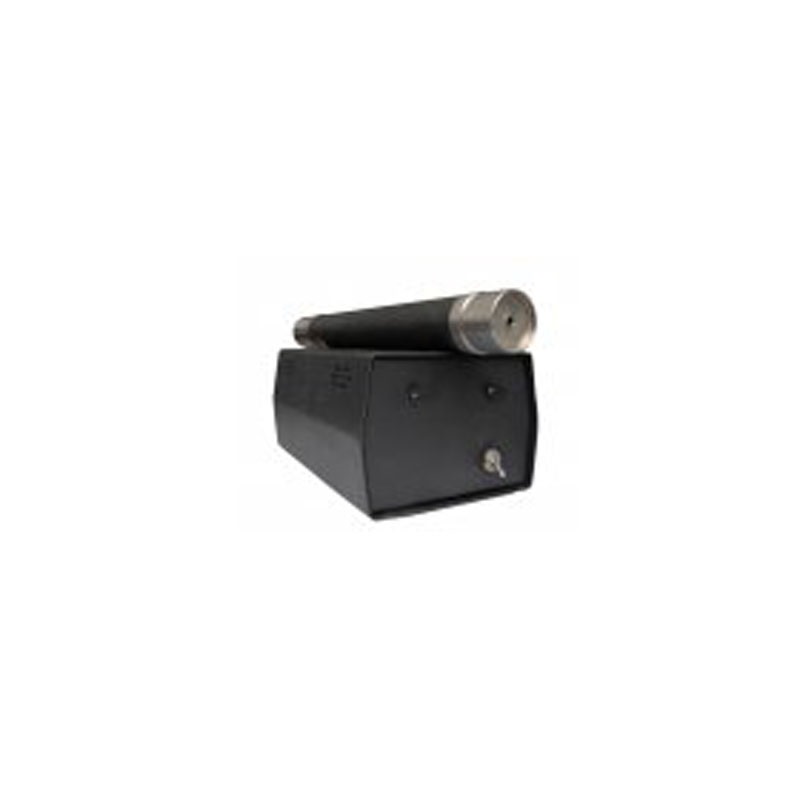

Лазер ЛГН-406

Лазер ЛГН-406 – специализированное лазерное устройство с непрерывным режимом работы, генерирующее узконаправленное когерентное лазерное излучение с многомодовым спектральным составом. Снабжено системой жидкостного охлаждения. В комплект поставки входит лазерная установка, блок питания с интегрированным пультом управления, соединительный кабель и техническая документация.

Назначение лазера ЛГН-406

Устройство типа ЛГН-406 предназначено для использования в качестве составной части офтальмологического оборудования, в том числе комплекса «Лиман-2». Допустимо использование прибора в качестве составного элемента научно-технического и производственного оборудования, требующего наличия маломощного когерентного лазерного излучения.

Устройство и работа

Лазеры из линейки ЛГН производятся в форм-факторе вытянутого металлического корпуса, выполняющего роль защитного кожуха. С обеих сторон корпус закрыт съемными крышками, при этом передняя дополнительно снабжена выходным отверстием для лазерного пучка. В корпусе устройства установлен активный элемент (излучатель), электронные платы, оптический резонатор и смонтирована система жидкостного охлаждения.

Излучатель устройства выполнен в форм-факторе стекло-керамической вытянутой газоразрядной трубки, наполненной аргоном. Внутри излучателя находится прямонакальный катод. На обоих концах закреплены зеркала оптического резонатора. Разрядный канал устройства помещается в соленоид, формирующий продольное магнитное поле, обеспечивающее увеличение мощности излучения и понижение напряжения горения. При включенном питании устройства осуществляется возбуждение газового разряда, формирующее направленный лазерный пучок.

Модификация

Лазер ЛГ-406

Тип устройства

Газовый, ионный, с непрерывным режимом работы и многомодовым спектральным составом излучения

Время готовности устройства, не более, мин.

30,0

Средняя мощность лазерного пучка, Вт

5,0

Нестабильность средней мощности лазерного пучка, относительная, за 1 час работы, не более, %

5,0

Диаметр лазерного пучка, не более, мм

3,0

Расходимость лазерного пучка, не более, рад

2,0*10-3

Длина волны лазерного пучка, мкм:

Номинал

0,48

Минимум

0,45

Максимум

0,52

Коэф. Пульсации тока нагрузки, не более, %

0,50

Напряжение горения, кВ

7,0

Ток разряда лазера, минимальный, А

18,0

Ток разряда лазера, максимальный, А

32,0

Параметры сети питания устройства

380 В/50 Гц

Давление охлаждающей жидкости на входном/выходном трактах, Па (кгс/см2):

Минимум

1,96*105

Максимум

2,45*105

Температура охлаждающей жидкости на входном тракте, не более, 0С



+ 40,0

Расход охлаждающей жидкости в тракте излучателя, м3/час:

Минимум

0,9

Максимум

1,5

Расход охлаждающей жидкости в тракте источника питания, м3/час:

Минимум

0,5

Максимум

1,5

Время средней наработки устройства на отказ, час.

500

Время наработки излучателя до замены, час.

2000

Прогнозируемый средний рабочий ресурс, час

5000

Средний срок эксплуатации источника питания, лет

3

Габариты прибора, мм

1120х300х260

Вес прибора, кг, не более

76,0
