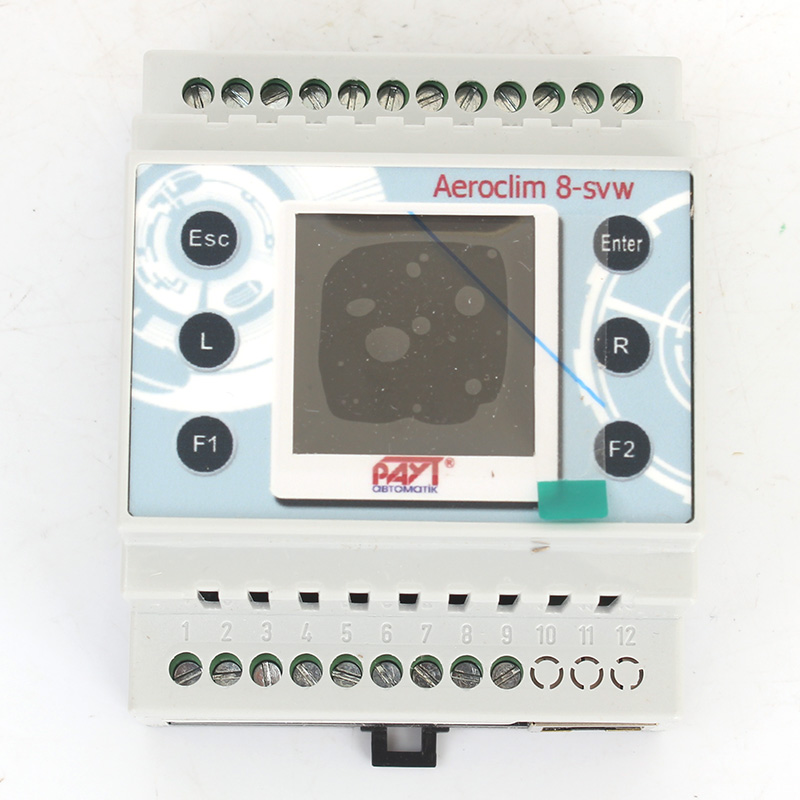

Контроллер Aeroclim 8-svw

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Контроллер Aeroclim 8-svw представляет собой свободно конфигурируемый контроллер, предназначенный для автоматизации приточных вентиляционных установок.

Основные особенности

Программируемый универсальный контроллер Aeroclim 8-svw имеет 3 стандартных алгоритма для управления:

  • приточной системой с одной секцией нагрева или охлаждения (водяной, электрической или ККБ) c возможностью регулирования производительности вентилятора и без;
  • приточной системой с одной секцией нагрева (водяной или электрической) и одной секцией охлаждения (водяной или ККБ) c возможностью регулирования производительности вентилятора и без;
  • приточной системой с пароувлажнителем c возможностью регулирования производительности вентилятора и без.

Настройка осуществляется путем конфигурирования системы в меню контроллера.

Предназначен для установки на DIN-рейку.

Имеет различные коммуникационные интерфейсы.

Область применения

Программируемый контроллер Aeroclim 8-svw для управления приточной вентиляционной установкой с поддержанием температуры приточного воздуха (воздуха в помещении) воздействием на производительность нагревательных и охладительных секций:

  • с водяным воздухонагревателем + водяным воздухоохладителем + вентилятором;
  • с водяным воздухонагревателем + воздухоохладителем непосредственного охлаждения с компрессорно-конденсаторным блоком до 2-х секций + вентилятором;
  • с электрическим воздухонагревателем до 3-х секций + водяным воздухоохладителем + вентилятором;
  • с электрическим воздухонагревателем до 3-х секций + воздухоохладителем непосредственного охлаждения с компрессорно-конденсаторным блоком до 2-х секций + вентилятором.

Контроллер для управления приточной вентиляционной установкой с поддержанием влажности приточного воздуха (воздуха в помещении) воздействием на производительность пароувлажнителя:

  • с пароувлажнителем + вентилятором.

Характеристики

Напряжение питания ~24 B, 50 Гц, =24 В
Потребляемая мощность, не более 5 Вт
Конфигурирование* Конфигуратор SCC
из меню контроллера
Входы аналоговые Pt1000, Ni1000, (0-10) B, (4-20)мА** 4 шт
дискретные с внутренним источником питания 4 шт.
Выходы аналоговые (регулирующие клапан) (0-10) B, сопротивление загрузки не меньше 20 кОм 2 шт.
дискретный беспотенциальный 6 А, ~220 В 5 шт.
Интерфейс*** RS-485 (протоколы MODBUS-RTU или UNIVERS) 1 шт.
TP/FT-10 (протокол LonWorks) 1 шт.
Ethernet (протокол MODBUS-TCP) 1 шт.
WEB-сервер контроллер должен быть подключен в локальную (Ethernet, Wi-Fi) или глобальную (Internet) сеть, иметь статический IP-адрес и должна быть активирован услуга «WEB-сервер WEB L1»
Тип дисплея графический цветной
Тип клавиатуры сенсорная
Способ связи с интерфейсным модулем Разъем
Корпус монтаж на DIN-рейку
степень защиты IP 20
Условия эксплуатации температура, °C +5 … +45
влажность (без конденсации), не больше % 80
примеси агрессивных паров, газов и аерозолей в окружающем воздухе не допустимы
Подключение провод, сечением не более 1 мм2

*При использовании варианта конфигурации с компьютера, конфигурирование выполняется в программе «Конфигуратор SCC». Запись сконфигурированной программы в контроллер выполняется при его подключении к компьютеру по сети RS-485 через шлюз USB-Ю.

Сконфигурированная программа может быть сохранена в библиотеке «Конфигуратора SCC» с целью ее тиражирования в контроллеры с аналогичными параметрами.

Также возможно считывание программы сконфигурированной в контроллере в библиотеку «Конфигуратора SCC» с целью ее тиражирования.

** Подключение первичных преобразователей с выходным сигналом (4-20) мА возможно при применении блока преобразования сигнала BPS - (4-20)мА → (2-10) В.

*** Интерфейс RS-485 устанавливается по заказу в виде отдельного модуля МІ-RS3-485.

Интерфейс TP / F-10 устанавливается по заказу в виде отдельного модуля МІ-LON-2-L.

Модуль МІ-RS3-485 размещается впритык слева от контроллера.

Интерфейс Ethernet является составной частью прибора.

Одновременная установка интерфейсов RS-485 и TP / FT-10 невозможна.

Возможна одновременная работа интерфейса Ethernet и любого из двух других интерфейсов.

Схемы

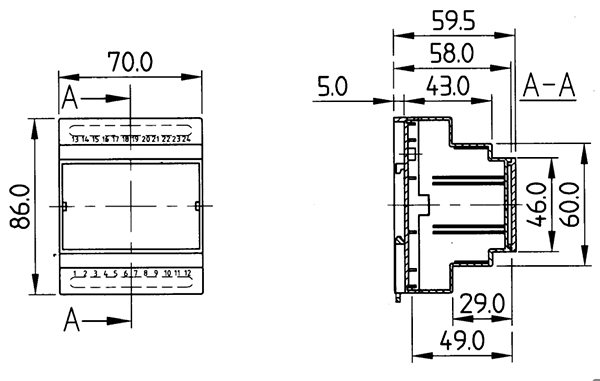

Габаритные и присоединительные размеры Aeroclim 8-svw

Габаритные и присоединительные размеры Aeroclim 8-svw

Монтаж на DIN-рейку 35 мм.

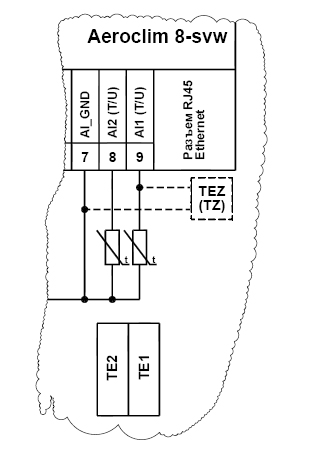

Схема подключения Aeroclim 8-svw

Схема подключения

Возможность подключения сигналов ко входу Аl1 во всех вариантах применения контроллеров для различных компоновок вентиляционных установок:

  • ТЕ – датчик с выходом Pt1000/Ni100/(0-10) В;
  • TEZ – сигнал рассогласования от датчика-задатчика (0-10) В;
  • TZ – уставка регулирования от задатчика (0-10) В.

Комплектация

  1. Универсальный контроллер Aeroclim 8-svw – 1 шт.
  2. Упаковка – 1 шт.
  3. Паспорт и техническое описание – 1 экз.
  4. Руководство по эксплуатации – под заказ.
