Высоковольтный конденсатор Вектор-С – специализированный воздушный конденсатор для применения в составе электроизмерительных комплексов. Отличается высокой номинальной емкостью, компактными габаритами, повышенным эксплуатационным ресурсом, наличием защищенного корпуса, а также возможностью эксплуатации при температурах до -10,0 °С без существенных потерь рабочих характеристик.

Назначение

Конденсатор «Вектор-С» приведены к поставке для эксплуатации совместно с измерительным мостом типа «Вектор-2.0М» и выполняют роль эталонного конденсатора во время ведения измерения точного показателя емкости, а также показателя тангенса диэлектрического типа потери в различном электрооборудовании по прямой схеме, а также по перевернутой схеме. Конструктивные особенности прибора допускают его эксплуатацию в закрытых отапливаемых или неотапливаемых помещениях, расположенных в климатических зонах с умеренным климатом.

Конструкция

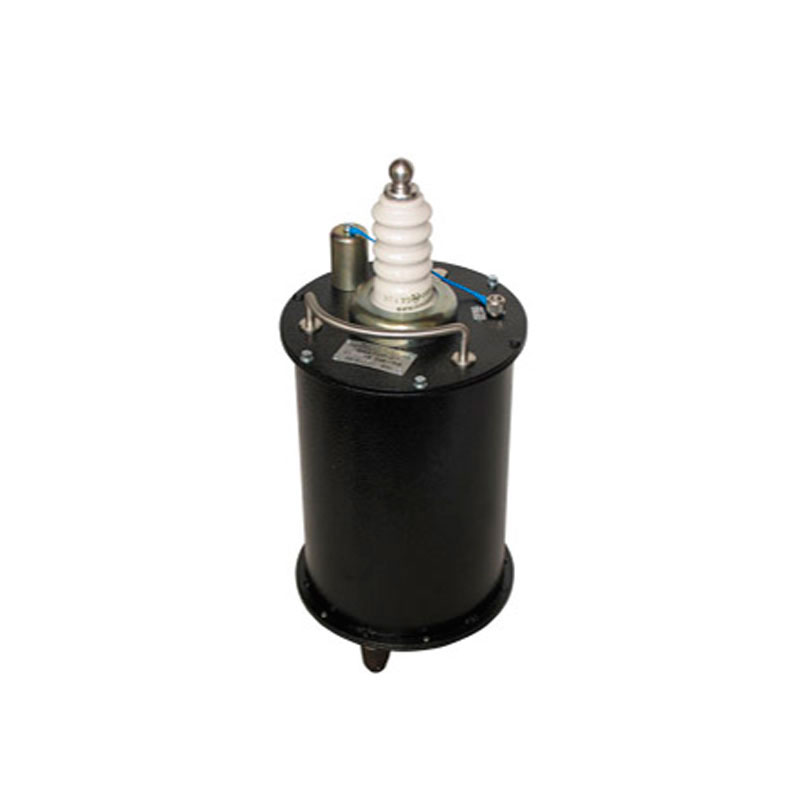

Конструктивно устройство выполнено в форм-факторе защитного корпуса цилиндрической формы. Внутри корпуса расположен высоковольтный воздушный конденсатор, имеющий электродную систему коаксиального типа. Внутренний электрод конденсатора подключен к высокопотенциальному выводу, наружный электрод присоединяется к низкопотенциальному выводу посредством экранированного провода. Высокопотенциальный и низкопотенциальный выводы смонтированы на верхней крышке устройства. Там же расположен разъем подключения заземления. Нижняя часть устройства снабжена силикагелиевым пакетом-осушителем для устранения влажности между электродами устройства. Пакет-осушитель сменный и требует замены в случае увеличения тангенса углового показателя диэлектрических видов потерь сверх максимального значения, прописанного в технических характеристиках прибора.

Название завода «Ост»

Конденсатор Вектор-С

Модель прописывается как

Высоковольтный измерительный конденсатор

Емкость устройства, номинал, пФ

30,0

Значения отклоняться от номинальных размеров могут на

±3,0 пФ

Разрешаемая погрешность при рабочем вычислении правильного показателя емкости, замеры при температуре 20 градусов

±0,1 процент

Дополнительная погрешность при изменении температуры от нормального значения (20,0 °С) на каждые 10,0 °С, %

±0,05

Максимальный показатель тангенса в угле потери диэлектрического плана

5*10-5

Частота устройства, рабочая, Гц

50,0

Напряжение на обмотках устройства, рабочее, кВ

От 0,2 до 10,0

Допустимая температура окружающей рабочего воздуха, °С

От -10,0 до +40,0

Периодичность проверки рабочих параметров устройства, лет

2,0

Продукт производится в корпусе с габаритами

500х210х210 мм

Вся конструкция по весу занимает

8 кг
