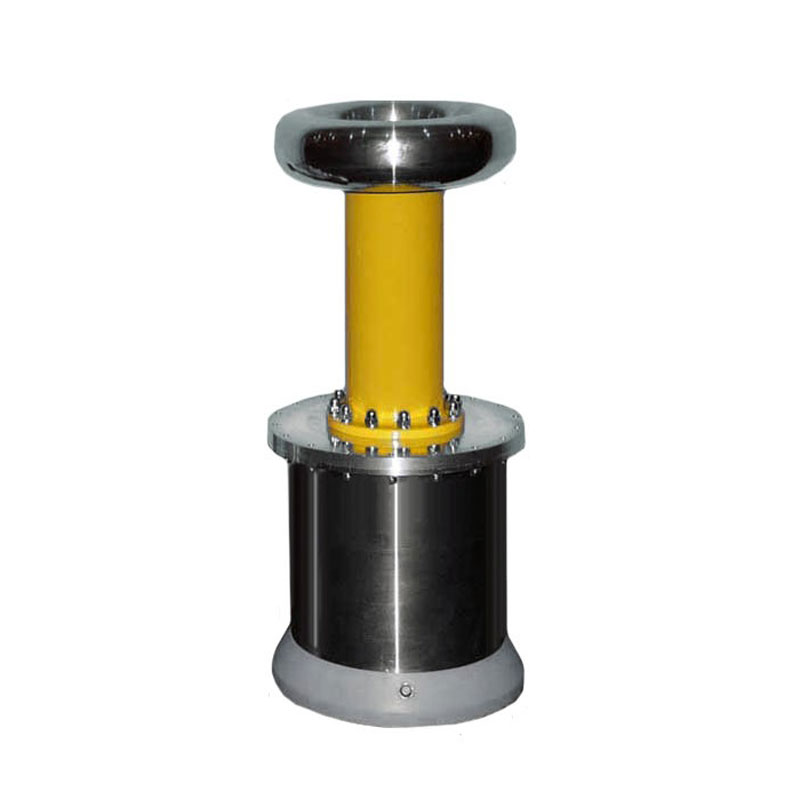

Конденсатор КГИ-230

Конденсатор КГИ-230 относится к комплектующим специальных измерительных установок. Предложенный конденсатор представляет собой газонаполненный измерительный конденсатор, который служит для возможности проведения измерений значений высоковольтного напряжения токов промышленной частоты 50Гц, а также для определения тангенса угла диэлектрических потерь.

Функциональные возможности и работа

Измерительный конденсатор КГИ-230 предложенной модели может применяться в качестве эталонной емкости для специальных установок, использующихся для выполнения поверочных и измерительных работ на высоковольтном оборудовании.

Предложенный конденсатор с емкостью 45…55 пФ рассчитан на работу с номинальным напряжением 230 кВ и может использоваться для поверки измерительных трансформаторов, для определения тангенса угла потерь диэлектрического материала, а также характеристик частичных разрядов.

Отличительные особенности конструкции

Конденсатор выбранной марки выполняется в абсолютно герметичном корпусе, заполняемым специальным диэлектрическим веществом. В качестве диэлектрика используется элегаз – гексофторидон серы SF6. С помощью этого материала выполняется эффективное гашение электрической дуги. Для контроля давления внутри конденсатора в конструкции устройства конденсатора имеется встроенный манометр.

Эксплуатационные условия

Вычислительный конденсатор предназначается для эксплуатации в закрытых отапливаемых помещениях со взрывобезопасной средой. Для выполнения измерительных работ рекомендуется, чтобы термометр, установленный внутри рабочего помещения, показывал значения температуры не ниже +10 и не выше +35. Параметр влажности среди воздушного пространства в рабочей зоне не желателен выше 80% при требуемой температуре +250С.

Величина номинального напряжения:

230,0 кВ

Значение испытательного напряжения на протяжении 1 минуты:

260,0 кВ

Точное значение номинальной частоты:

Пятьдесят Герц

Класс точности в конденсаторе

0,1

Емкость конденсаторной части:

45…55 пФ

Тангенс угла равен:

5·10-5

Наполнение диэлектриком:

элегаз ( марка SF6)

Значение избыточного номинального давления (МПа):

0,3

Вес устройства:

В районе 51 килограмма

Габаритные параметры

Диаметр 390 мм, высота 1 000 мм
