Комплект КТМ

No votes yet

Комплект КТМ предназначен для измерения текущих параметров преобразователей станций катодной защиты (СКЗ), управления выходными параметрами, контроля и передачи информации по запросу диспетчерских пунктов электрохимзащиты (ЭХЗ) газопроводов по каналам связи систем телеуправления.

Конструктивное исполнение

КТМ стандартной комплектации представляет собой устройство телемеханического управления и мониторинга, встраиваемое в корпуса преобразователей катодной защиты, для дистанционного контроля, измерения и регулировки параметров защиты подземных сооружений от коррозии через модем GSM-связи в диапазоне 900 МГц.

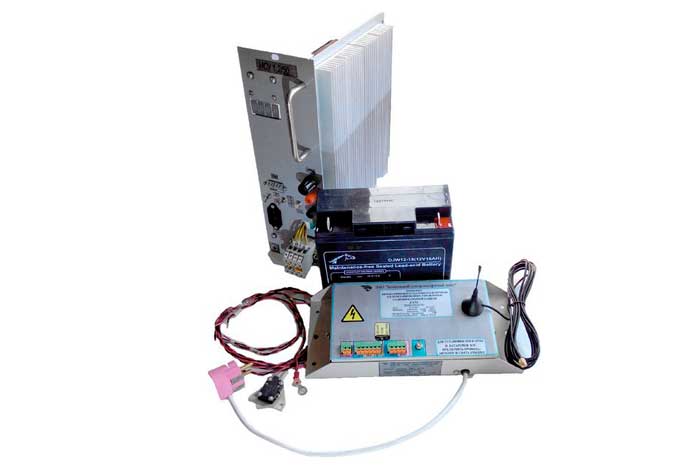

В стандартный комплект КТМ входит:

  • блок телемеханического управления (БТМ),
  • аккумуляторная батарея (АКБ) резервного питания,
  • антенна GSM,
  • микропереключатель (датчик открывания двери).

Комплектация рабочего места диспетчера ЭХЗ (по согласованию):

  • персональный компьютер;
  • модем GSM,
  • антенна GSM,
  • блок питания модема,
  • две SIM- карты.
Технические характеристики
Параметры Значение
Питание
  • основное
  • резервное
220В, 50Гц
от аккумуляторной батареи (АКБ) 12В
Продолжительность работы от АКБ 18А/ч в экономичном режим до 1000 часов
Параметры цепи измерения напряжения защитного потенциала:
  • входное сопротивление
  • электрическая прочность изоляции гальванической развязки
10 Мом
300 В
Диапазон измерения параметров
Выходное напряжение станции 0…100В
Выходной ток станции 0…100А
Защитный потенциал -5…+5В
Точность измерения 2,5%
Габаритные размеры 280х53х120 мм
Масса 9 кг

Эксплуатация

Оптимальными условиями для использования автоматического удаленного контроля являются:

  • температура окружающей среды -400С до +700С,
  • относительная влажность воздуха 95 % при 25 0С.
