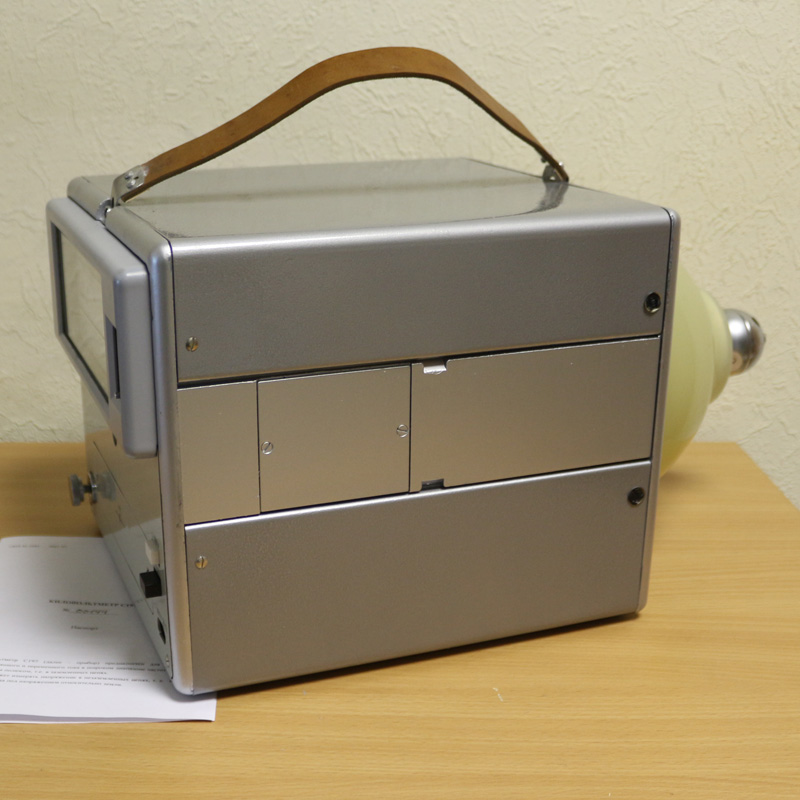

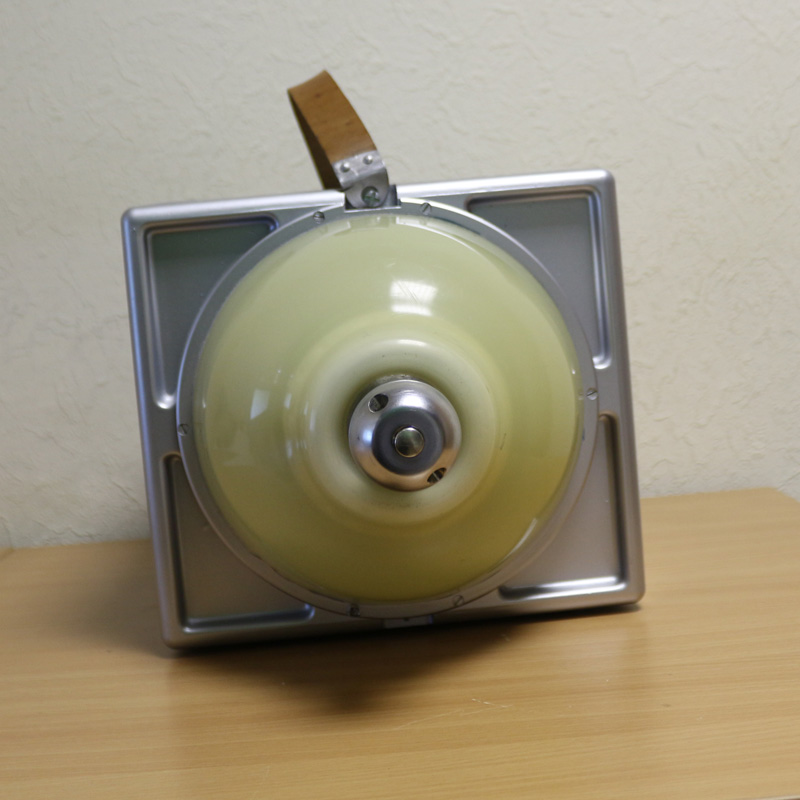

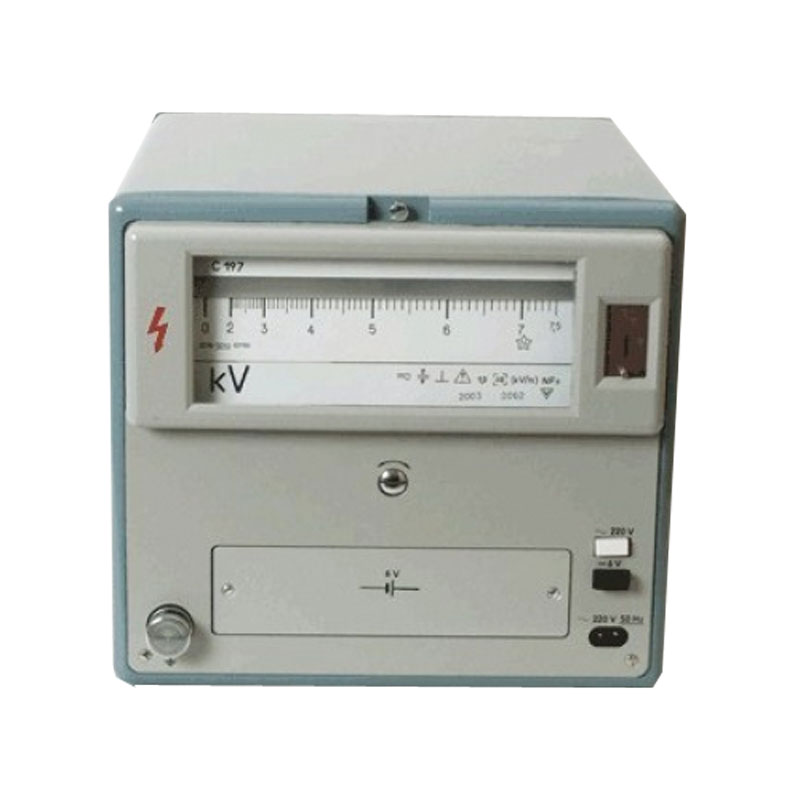

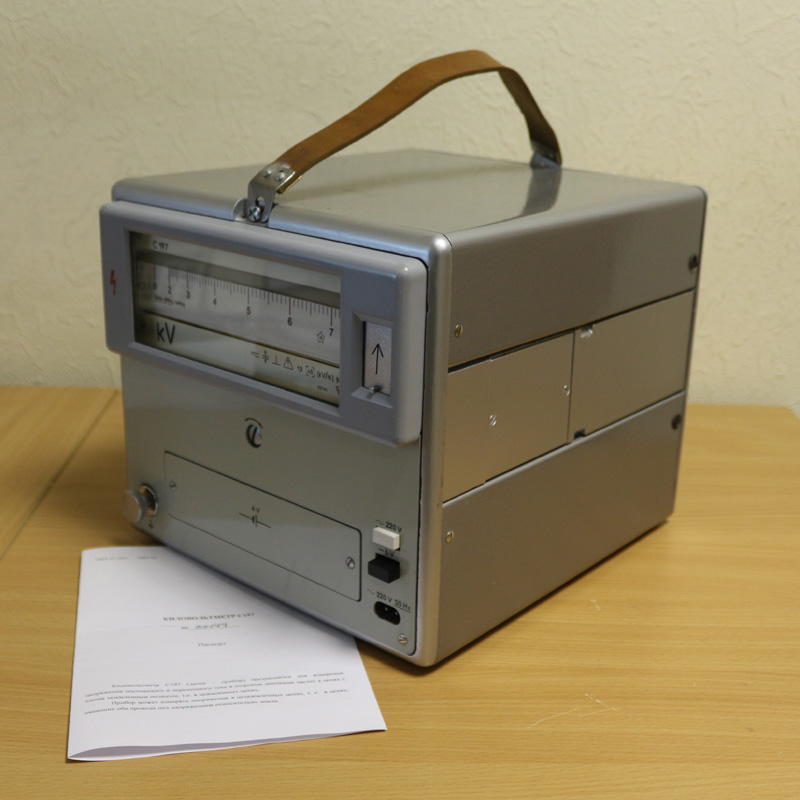

Киловольтметр С197

Киловольтметр электростатический С197 позволяет в заземленной цепи измерять показания тока в широких диапазонах частот. При этом, цепь должна иметь хотя бы один заземленный полюс. Измеряемый ток может быть переменного и постоянного рода.

Также прибор позволяет осуществлять измерение и в цепях не заземленного вида, а именно в электрических цепях, где оба провода находятся по отношению к земле под напряжением.

Конструкция киловольтметра С-197

Киловольтметр С-197 изготовлен как прибор из следующих составляющих:

  1. датчика – высоковольтного делителя;
  2. измерительного блока.

Датчик и блок крепятся друг к другу при помощи кабеля. Все показания считываются через высокочастотный разъем.

Прибор можно эксплуатировать для измерений и контроля над производством электрической энергии. Можно проверять работоспособность измерительного трансформатора, контролировать целостность изоляции.

Рабочий процесс протекает в температурном диапазоне от -10 до +40 градусов, и влажности воздуха не превышающей 80%.

  • Диапазоны показаний киловольтметра: 0…7,5, 0…15 и 0…30 кВ.
  • Питание происходит от сети с напряжением в 127 или 220 Вольт.
  • Прибор работает при частоте в 50-50 Герц.
  • Основная погрешность может составлять 1% от конечного показателя измерения.
  • Резонансная частота устройства не опускается ниже значения 100 МГц.
  • Состояние успокоения прибора происходит не более чем за 4 секунды.
  • Показания рабочих областей в соотношении частота, равная переменному току:
    • 20 Гц – 10 МГц соответствует 0 – 7,5 кВ;
    • 20 Гц – 8 МГц соответствует 0 – 15 кВ;
    • 20 Гц – 5 МГц соответствует 0 – 30 кВ.
  • Напряжение изоляции, которая находится в промежутке между корпусом прибора и высоковольтным электродом, соединенным с цепью питания рабочего осветителя:
    • В диапазоне от 0 до 7,5 кВ напряжение составляет 16 кВ;
    • от 0 до 15 кВ – 26 кВ;
    • от 0 до 30 кВ - 45кВ;
    • напряжение между корпусом и цепью питания осветителя – 2 кВ.

Дополнительная информация

  • Прибор является восстанавливаемым изделием.
  • Средний срок эксплуатации составляет 12 лет.
  • Каждый год прибор должен проходить поверку. Дополнительно можно производить регулировочные работы, а также замену износившихся частей.
  • Вес – 8,5 кг.
  • Размеры без упаковки: длина 25 см, ширина 49 см, высота 23 см.
  1. Документация: паспорт. Руководство по эксплуатации и техническое описание.
  2. Киловольтметр С197.
  3. Шнур питания и запасная лампа маркировки ОП6,3.
