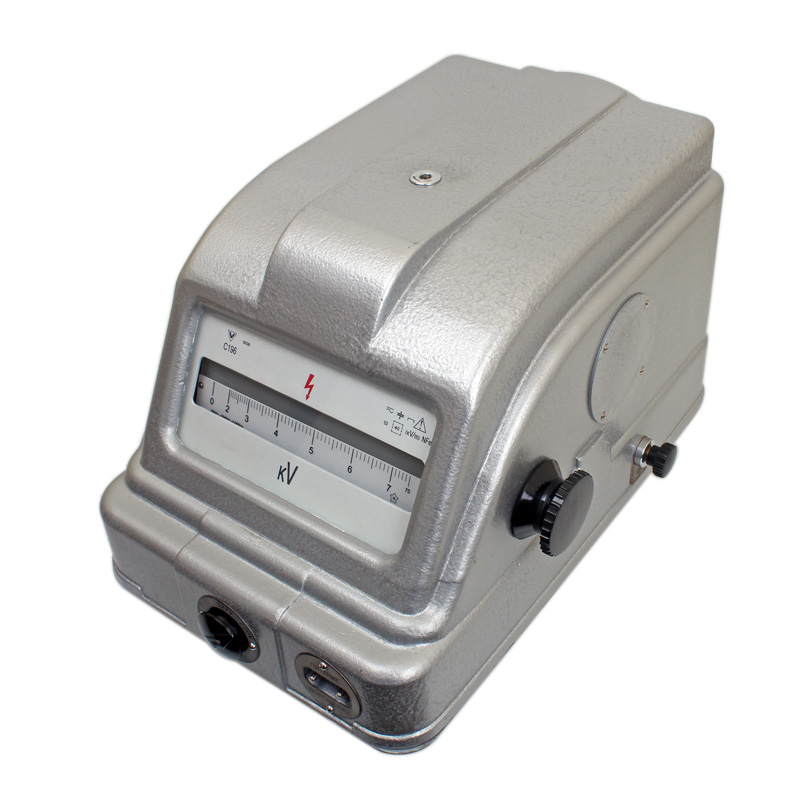

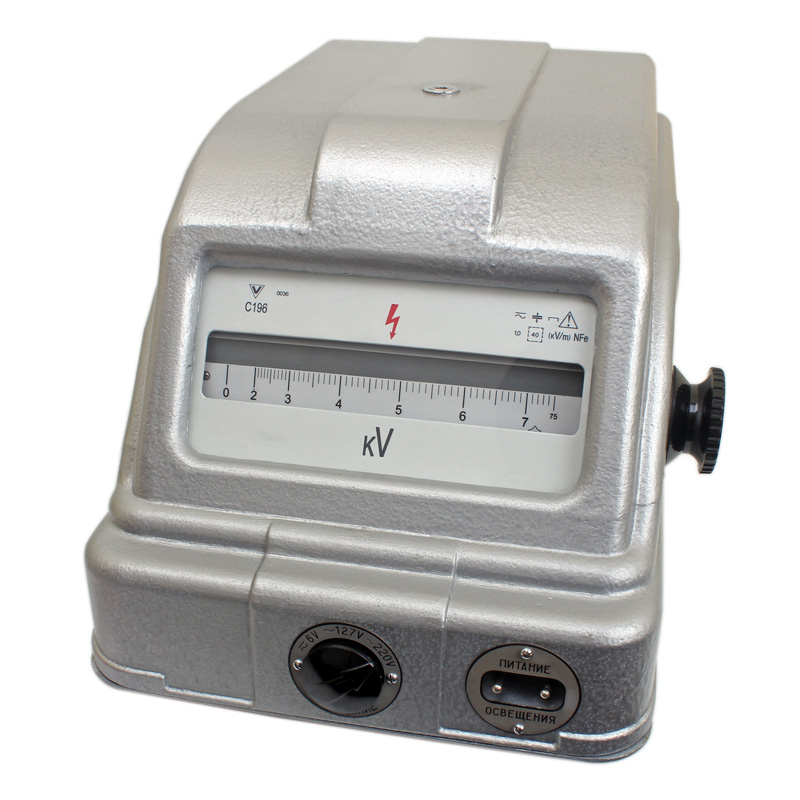

Киловольтметр С196

С196

Киловольтметр электростатический С196 - это прибор, отвечающий за процесс измерения данных напряжение постоянного и переменного тока в широком частотном диапазоне. Измерения проводятся только в заземленных цепях (заземлен должен быть один полюс).

Устройство и принцип работы

Принцип работы киловольтметра С196 можно описать таким образом. Между двумя телами, находящимися под напряжением относительно друг друга, создается электростатическое взаимодействие. Одно тело установлено в корпусе прибора, оно образует неподвижный, высоковольтный электрод вольтметра. Второе тело укреплено на вращающейся оси, из него образуется подвижный электрод рабочего вольтметра. Ось подвижного электрода укреплена на растяжках, что способствует уравновешиванию сил электростатического взаимодействия между обоими электродами.

При помощи тормозного тока можно успокоить движение подвижной части, которое возникает в части подвижного электрода, в моменты его перемещения по магнитному полю работающего постоянного магнита. Процесс измерения напряжения проходит с минимальным потреблением тока, т.к. прибор оснащен маленькой входной емкостью, а также высоким сопротивлением изоляции.

Киловольтметр С-196 оснащен тремя шкалами, которые соответствуют диапазонам показаний. Каждая шкала установлена на держатель, и каждая его ось имеет ручку. Так же на данном держателе изготовлены экраны из матированного плексигласа. Именно на эти экраны подается изображение от светового указателя. При повороте ручке на боковой части стенки, возможно подать любую из имеющихся шкал.

Корпус прибора изготовлен из сплава алюминия и может служить как электростатический экран.

  • Существует три диапазона показаний прибора: 0 - 7.5, 0 – 15 и 0 - 30 кВ.
  • Номинальная частот 50 Гц.
  • Предел погрешности от конечного значения не превышает ±1%.
  • Размер входной емкости не больше 15 пФ.
  • Резонансная частота составляет не ниже 100 МГц.
  • Время успокоения киловольтметра составляет 4 секунды.
  • Питание от электрической сети с частотой в 50 Герц и напряжении 127 или 220 Вольт.

Рабочая область частоты переменного тока

Диапазон показаний

20 Гц - 2 МГц

0 – 30 кВ

20 Гц – 8 МГц

0 – 15 кВ

20 Гц – 14 МГц

0 – 7,5 кВ

  • Вес 11 килограмм;
  • Размеры С-196: длина 28 см, ширина 64,5 см, высота 23,9 см.
  • Срок эксплуатации прибора 12 лет.
  • Проверка, регулировка и замена некоторых элементов прибора должна осуществляться каждый год.

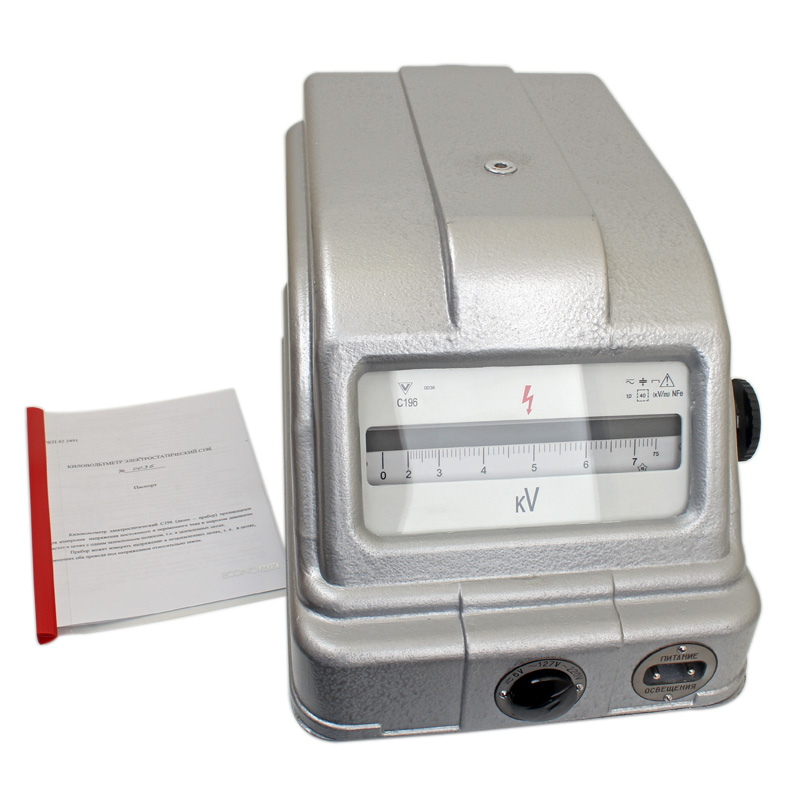

  1. Киловольтметр С196.
  2. Паспорт.
  3. Руководство по эксплуатации и техническое описание.
  4. Шар-насадка и шнур питания.
  5. Запасная лампа ОП6,3.
