Кольцевой токосъемник для тельфера

Кольцевой токосъемник для тельфера предназначен для соединения поворотной и неповоротной части электрооборудования (крана, тали).

Область применения

Кольцевой токосъемник широко используются в электротельферах типа ТЭ-050, ТЭ 100, ТЭ-320, ТЭ 500.

Конструктивное исполнение

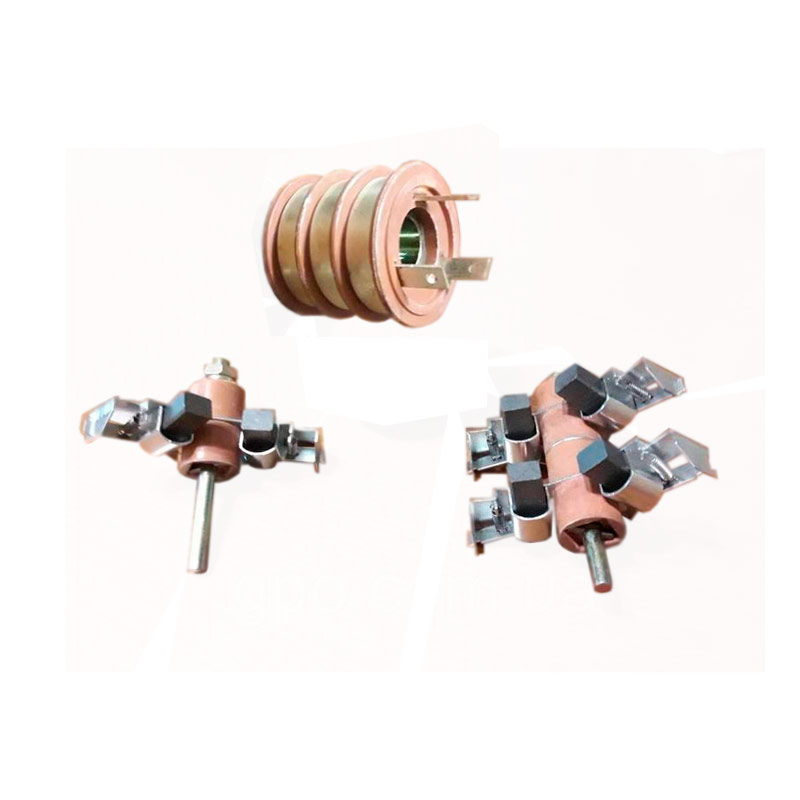

В состав кольцевого токосъемника входит:

• блок контактных колец,
• токосъемное устройство,
• меднографитовые щетки.

Основными элементами кольцевого токосъемника являются контактные кольца (блок контактных колец) и токосъемное устройство. Эти кольца соединены с изоляционными кольцами втулкой, расположены на стойке. Крепеж производится с помощью гайки, шайбы. Стойка наворачивается на трубу привода управления двигателем. На втулке свободно может вращаться траверса, которая с помощью пальца присоединяется к поворотной раме. К изолированным стойкам траверсы присоеденены щеткодержатели со щетками. Провода от нижнего ряда проходят через трубу привода управления двигателем, стойку и присоединяются к контактным кольцам при помощи гаек, винтов. Провода с поворотной рамы подключаются щеткодержателем. При вращении поворотной рамы щетки скользят по неподвижным контактным кольцам, за счет чего обеспечивается электрическое соединение поворотной с электрооборудованием неподвижной части тельфера.
