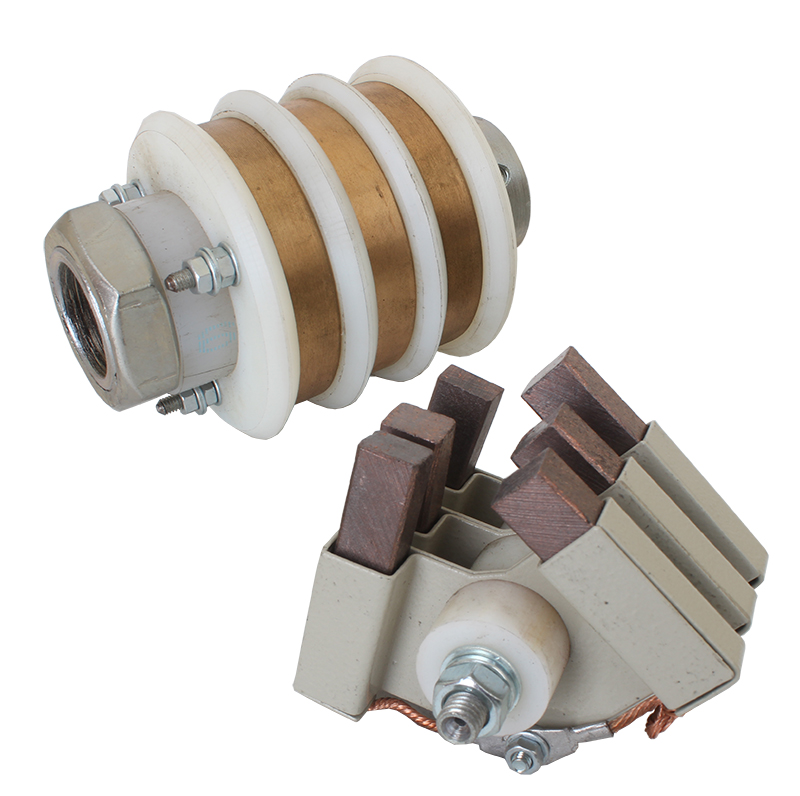

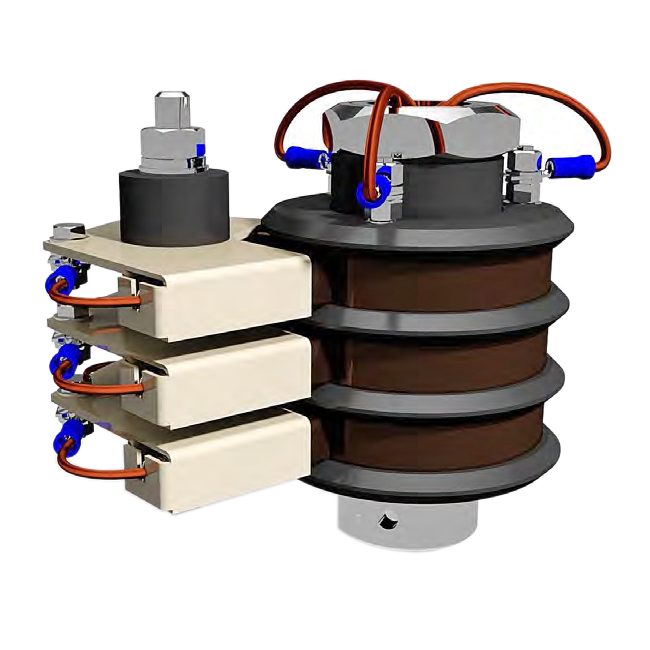

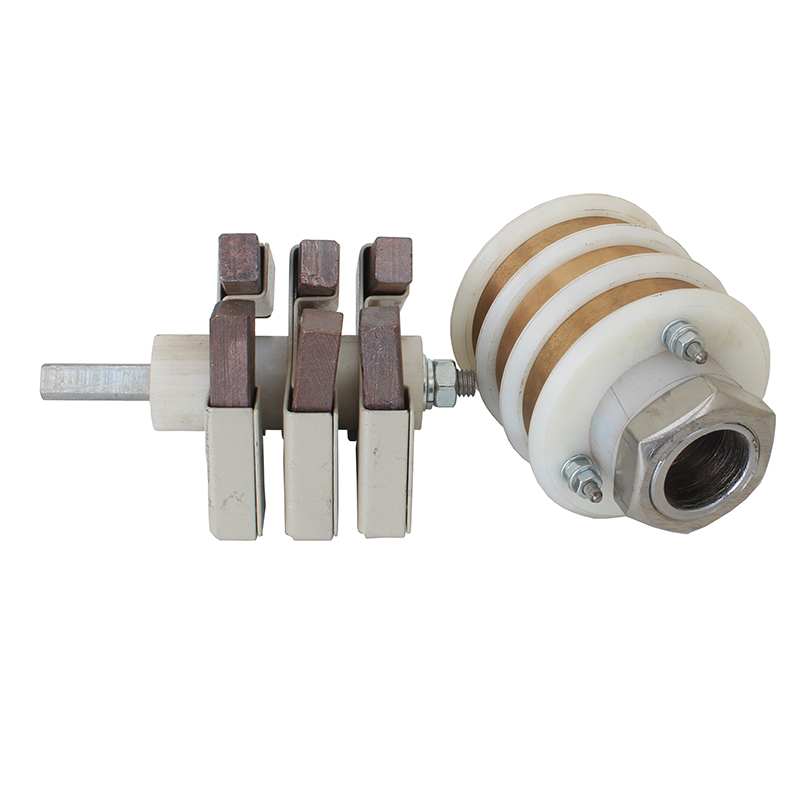

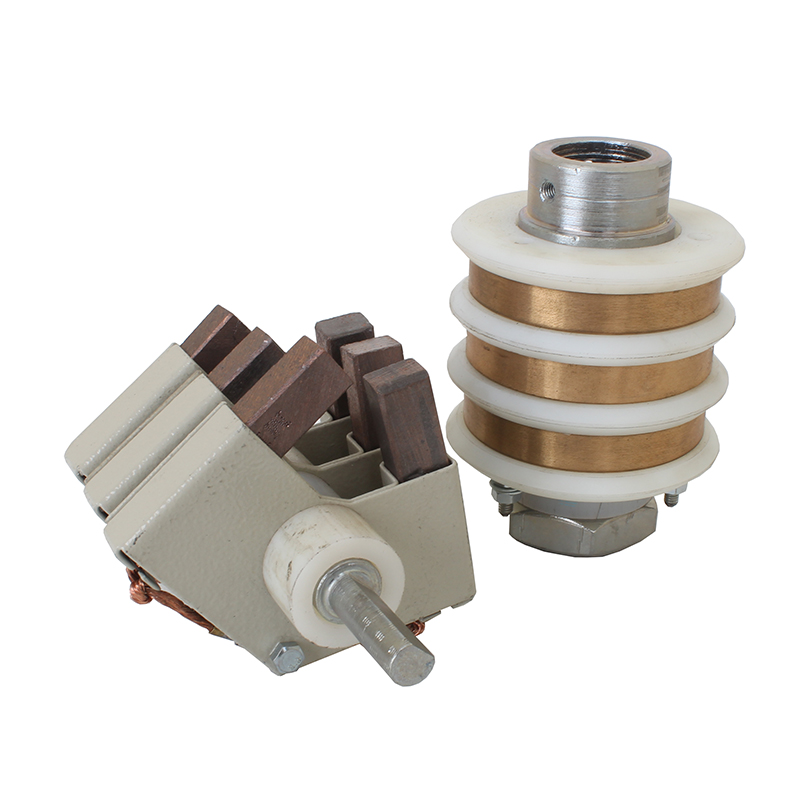

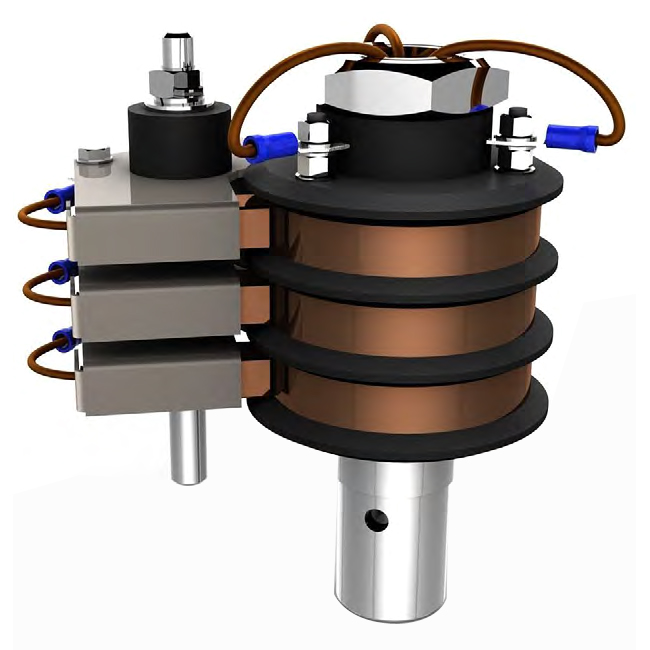

Кольцевой токосъемник КТ 03-00 - 016-000 У3

Голосов: 7
Документация:
Паспорт(739.97 КБ)
Технические описания 1(1.18 МБ)
Технические описания 2(1.21 МБ)
Технические описания 3(978.54 КБ)
18063 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Кольцевые токосъемники КТ 03/00 – 016/000 применяются в электротельферах, а также прочих машинах, где необходима передача электроэнергии на вращающиеся элементы конструкции.

Данные токосъемники выпускаются в трех исполнеиях.

Характеристики

Технические характеристики

Электрические характеристики:

номинальное напряжение

max 400 В (переменный)

номинальный электрический ток

16 А - при 30°C и относительной влажности воздуха 100%

кольца токосъемника:

 исполнение №1

⌀ 64 x 11 мм

исполнение №2

⌀ 64 x 12,5 мм

щётки токосъёмные:

меднографитовые 10x12,5x32

степень защиты оболочки

IP00 по ГОСТ 14254-96

Дополнительные технические данные:

максимальная скорость вращения:

1000 об/мин

температура окружающей среды

-40°C … +50°C

шпилька полуоси

D = 10 мм

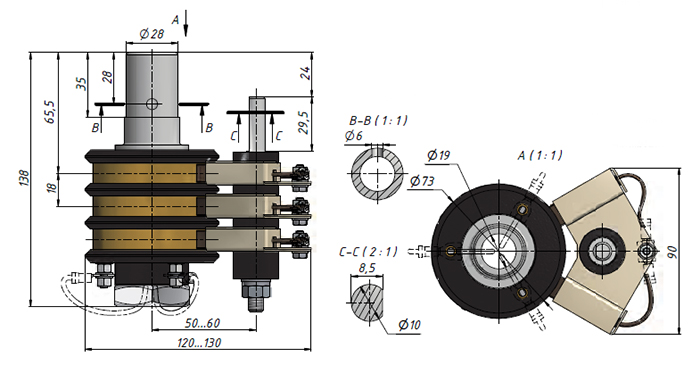

Размеры токосъемников КТ 03/00 – 016/000 исполнения № 1

Рис. 1 - габаритные и присоединительные размеры токосъемников КТ 03/00 – 016/000 (исполнение № 1)

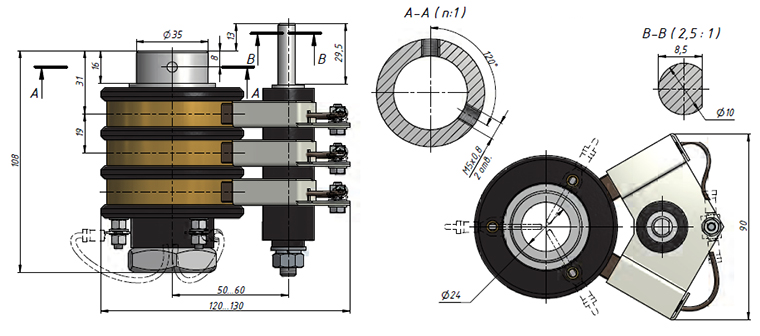

Размеры токосъемников КТ 03/00 – 016/000 исполнения № 2

Рис. 2 - размеры токосъемников (исполнение № 2)

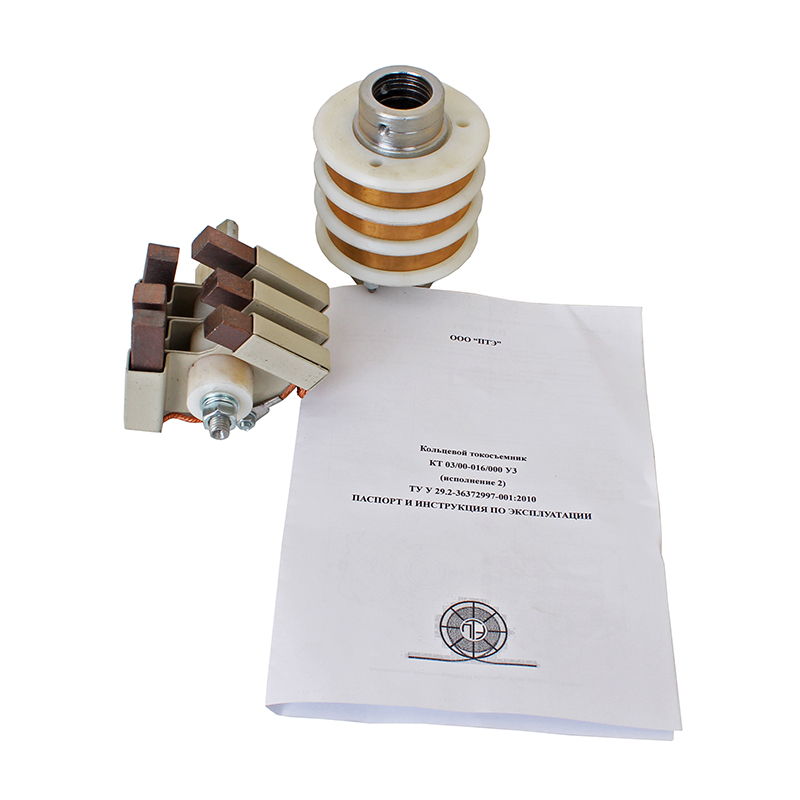

Комплектация

Комплект поставки

  1. Коллектор кольцевой - 1 шт.
  2. Щёткодержатель со щётками - 1 шт.
