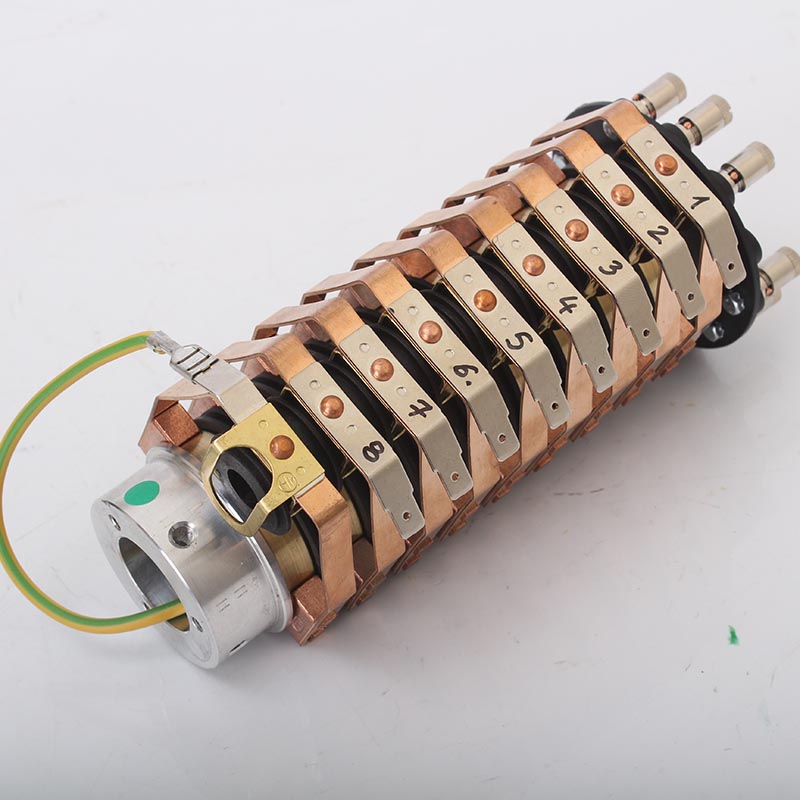

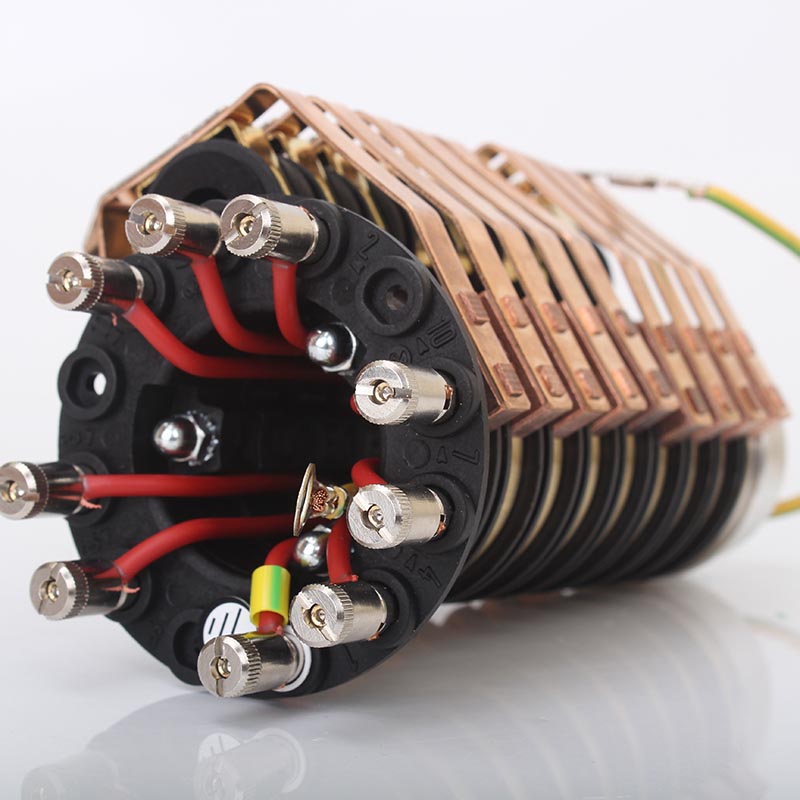

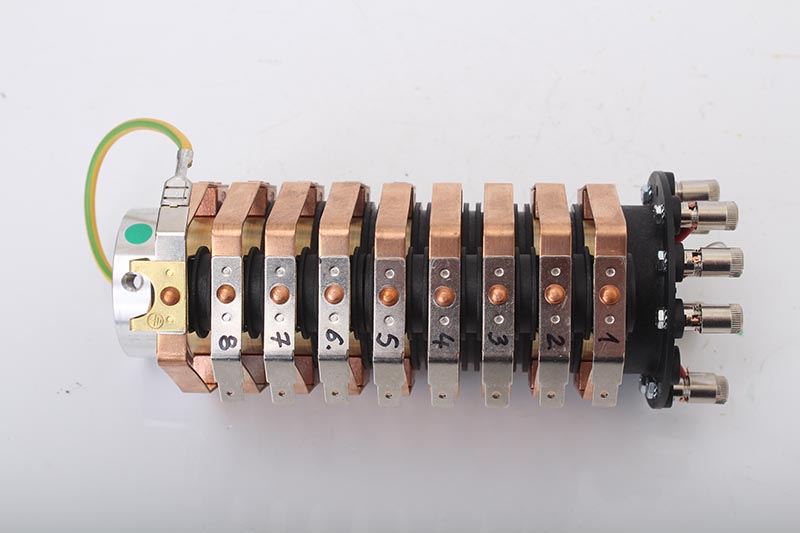

Кольцевой токосъемник без корпуса КТ 0900-КТ25000

Голосов: 3
Документация:
Паспорт(1.04 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Кольцевой токосъемник КТ 0900 - КТ25000 предназначены для электропитания разных вращающихся потребителей электронергии (токоприемников).

Монтаж прибора

Кольцевые токосъемники устанавливаются в метсах, не защищенных от попадания пыли и случайного попадания брызг воды и масла, попадающих вертикально или под углом к вертикали. При монтаже кольцевого токосъемника необходимо:

  • произвести внешний осмотр и убедиться в отсутствии механических повреждений;
  • проверить вращение кольцевого токосъемника (отсутствие заедания);
  • проверить целостность щеток.

Транспортирование и хранение

Кольцевые токосъемники должны транспортироваться закрытым транспортом. Условия транспортирования кольцевого токосъемника по ГОСТу 15150-69.

Хранение кольцевого токосъемника осуществляется в упаковке по ГОСТ 15150-69 в закрытом помещении с естественной вентиляцией при температуре от -35...+40С. Относительная влажность воздуха не более 80% при температуре +25С и отсутствии в нем кислотных или других паров, вредно действующих на материал кольцевого токосъемника и упаковку.

Эксплуатация

  • температура окружающей среды -35..+40С;
  • относительная влажность 80%;
  • температура хранения -35...+40С

Характеристики

Наименование Значения
Референс 23012509
Механическая износостойкость, час 5000
Максимально допустимая скорость вращения, об/мин 100
Материал корпуса без корпуса
Материал щеток меднографит
Вид климатического исполнения и категория размещения У3
Масса, кг 2,4
Номинальны ток, А 25
Номинальное напряжение, В до 400
Количество полюсов 9

Схемы

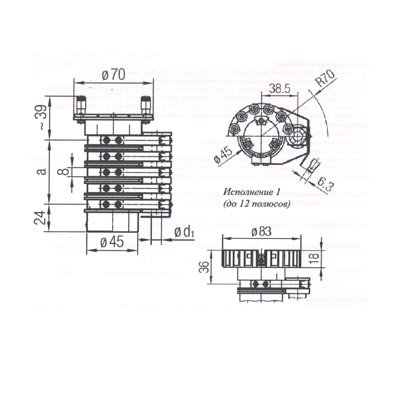

Схема габаритных размеров токосъемника КТ 0900 - КТ25000

Рис.1 Схема габаритных размеров токосъемника КТ 0900 - КТ25000

Комплектация

  • Кольцевой токосъемник с токоприемником в сборе;
  • Паспорт и инструкция по эксплуатации
