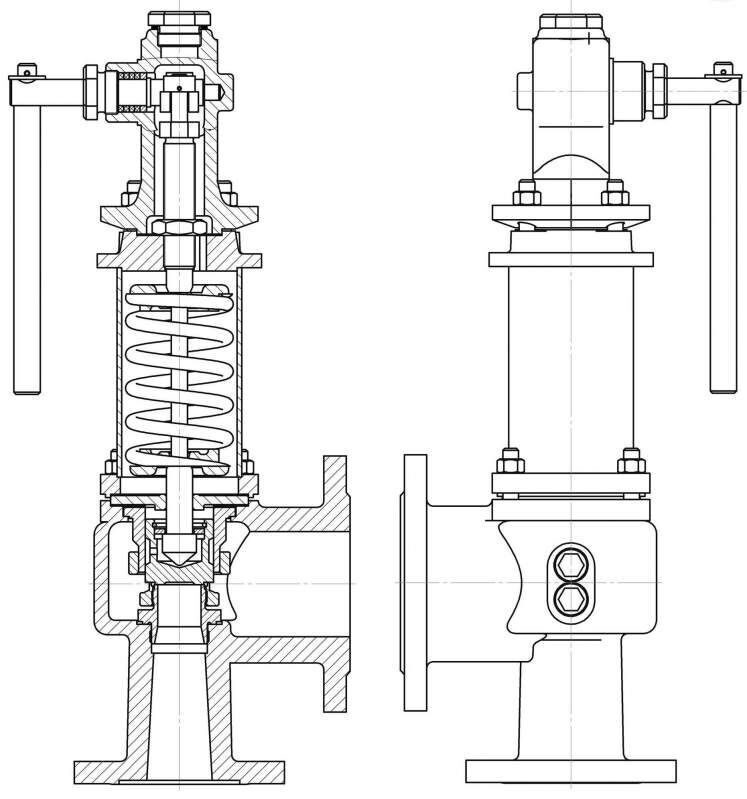

Клапаны СППК4, СППК4Р

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Клапаны СППК4, СППК4Р предназначены для защиты от аварийного повышения давления путем сброса рабочей среды на сосудах и трубопроводах.

Принцип действия

При повышении давления среды перед клапаном до давления полного открытия Рп.о золотник перемещается вверх, сжимая пружину, и открывает проходное сечение клапана. Происходит сброс среды. При понижении давления перед клапаном до давления закрытия Рз золотник под действием усилия пружины закрывает проходное сечение и сброс среды прекращается.

Технические характеристики
Параметры Значение
Сброс среды в атмосферу, дренаж
Температура рабочей среды от -40 до +350 (450) °С
Коэффициент расхода, не менее:
  • для газообразных сред
  • для жидких сред
 -0,8
-0,5
Давление начала открытия Рн.о, МПа (кгс/см2) 1,05 Рн
Давление полного открытия Рп.о, МПа (кгс/м2) не более 1,15 Рн
Давление закрытия Рз, МПа (кгс/см2) не менее 0,8 Рн
Постороннее противодавление Рп.п, МПа (кгс/см2) не более 0,1 Рн
Габаритные размеры и масса предохранительных клапанов согласно ГОСТ 9789-75
DNвх /
DNвых 		PN
МПа 		L L1 Н седло Kvy,
м3/час 		Масса,
кг 		Фланец входной
PN кгс/см2 		Фланец выходной
PN кгс/см2
dc
мм 		А
мм2 		ГОСТ 12815-80
25/40 16 100 100 525 20 314   22,5 16 10
  40 100 100 525 17   6,8 25 40 16
50/80 16 100 125 570 30   21 26 16 0,6
  40 105 130 575 30   21 30 40 16
80/100 16 110 140 670 40 1257 37,5 37 16 0,6
  40 115 145 660 40 1257 37,5 40 40 16
100/125 16 130 175 840 50 1964 59 53 16 0,6
  40 135 182 825 50 1964 59 58 40 16
150/200 16 200 225 1100 72   122 125 16 0,6
  40 205 230 1050 72   81,5 125 40 16
200/300 16 280 320 1380 142   560 245 16 0,6
Габаритные размеры и масса предохранительных клапанов согласно ТУ У 3.22-14288275-019-95
DN вх /
DNвых 		PN
МПа 		L L1 седло D D1 D2 D3 D4 D5 b b1 d d1 H n n1 Масса,
мм МПа мм dc
мм 		А
мм2 		мм кг
50/50 16
40 115 115 40                             21,5
50/80 16 130
122 		155
88 		35
25 		854,86 160 125 102 185 150 128 14 13 18 18 590 4 4 32
20,5
40 130 155 35 854,86 160 125 102 195 160 133 17 15 18 18 590 4 4 33
65/80 16 130 155 35 854,86 180 145 122 185 150 128 14 13 18 18 590 4 4 33
40 130 155 35 854,86 180 145 122 195 160 133 19 17 18 18 590 8 4 33

80/80

16
40 150 150 63                             42
80/100 16 150
145 		175
135 		40
40 		1256,0 195 160 133 205 170 145 16 14 18 18 675 4 4 43
32,5
40 150 175 40 1256,0 195 160 133 215 180 158 19 17 18 18 675 8 4 45
100/125 16 160 200 48 1808,0 230 190 158 235 200 178 17 19 18 18 770 8 8 53
40 160 200 48 1808,0 230 190 158 245 210 184 21 19 22 18 770 8 8 55
125/125 16 160 200 48 1808,0 245 210 184 235 200 178 17 19 18 18 770 8 8 55
40 160 200 48 1808,0 270 220 184 245 210 184 25 21 26 18 770 8 8 57
15/15 16 90 90 12 113 -
40 90 90 12 113
20/20 16 95 95 12 113
40 95 95 12 113
20/32 16 95
85 		110
95 		16 201
40 95
85 		110
95 		16 201
25/25 16 100 100 16 201
40 100 100 16 201
25/40 16 95
100
100 		105
110
120 		20

16

314

201

40
32/32 16 105 105 20 314
40
32/50 16 100 110 25 491
40
40/40 16 115
115 		115
130 		25
32 		491
804
40
40/65 16 115
115 		115
130 		25
32 		491
804
40
100/150 16
40 200 197 60
