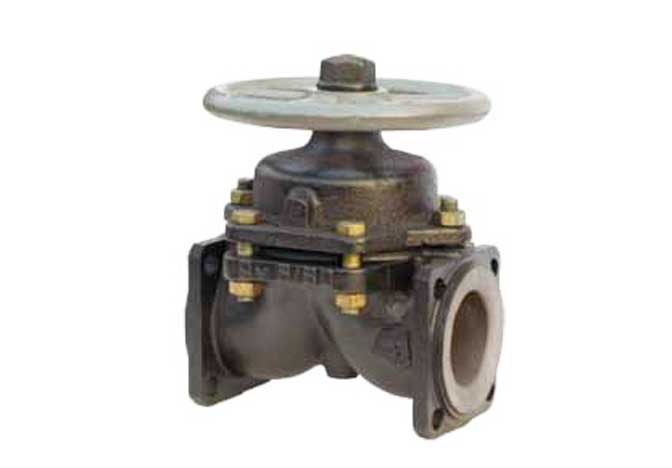

Клапаны 15ч74п - 15ч76п2м

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапаны (вентили) футерованные чугунные 15ч74п, 15ч75п, 15ч76п, 15ч74п2м, 15ч75п2м, 15ч76п2м предназначены для установки в качестве запорного устройства в системных трубопроводах, проводящих различные жидкие и газообразные коррозионные среды.

Технические характеристики

  • Рабочая среда - агрессивная,
  • Рабочая температура - от - 15 до + 125 °С,
  • Материал корпуса - чугун,
  • Материал футерованной части корпуса - фторопласт 2М,
  • Материал мембраны - фторопласт Ф-4,
  • Присоединение - фланцевое,
  • Управление - ручное.

Конструктивное исполнение

В клапанах проточная часть данных клапанов защищена фторопластом 2М, между уплотнительной поверхностью корпуса и крышкой имеется мембрана, выполненная из фторопласта Ф-4, которая выполнят роль запорного рабочего элемента.

Мембрана (диафрагма) обеспечивает герметичность в затворе и изоляцию внутренней полости клапанов от окружающей среды, может эксплуатироваться в любых средах.

Габаритные размеры
Условный
проход
клапана
Dy, мм
Давление
условное
Ру, МПа
(кгс/см2)
Размеры, мм Масса,
кг
L Н
max
В Ь D D1 d h Do
15ч74п2м Ду6 1,6 (16,0) 70 73 35 6 17 32 6 5 65 0,5
15ч74п2м Ду15 1,6 (16,0) 130 102 70 14 38 65 14 6 100 2,7
15ч74п2м Ду20 1,6 (16,0) 150 130 120 14 45 75 14 7 100 2,9
15ч75п2м Ду25 1,0 (10,0) 160 133 90 20 52 85 14 11 120 5,5
15ч75п2м Ду32 1,0 (10,0) 180 145 105 22 62 100 18 12 120 8,2
15ч75п2м Ду40 1,0 (10,0) 200 190 110 22 74 110 18 18 160 12,5
15ч75п2м Ду50 1,0 (10,0) 230 222 125 25 85 125 18 22 160 15,0
15ч76п2м Ду80 0,63 (6,3) 310 267 140 22 120 150 18 42 240 20,7
15ч76п2м Ду100 0,63 (6,3) 350 317 155 24 140 170 18 54 280 35,5
