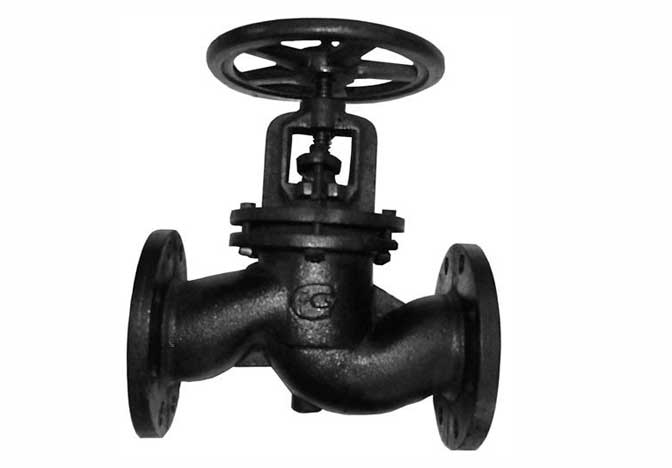

Вентиль запорный 15ч14п

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вентиль запорный фланцевый 15ч14п - это трубопроводная арматура предназначенная для перекрытия потока.

Область применения

Вентиль широко используется на трубопроводах для воды и пара рабочей температурой до 225(300) °С.

Технические характеристики

  • Давление, МРа (кгс/см2):
    • PN - 16,
    • Рпр - 24,
    • Рр при 225 °С - 14,5.
  • Уплотнение шпинделя — сальниковое.
  • Подтяжка сальника — откидными болтами.

Конструктивное исполнение

Детали вентиля 15ч14п изготовлены из:

  • корпус, сальник, крышка, маховик - чугун,
  • шпиндель, золотник - сталь,
  • уплотние золотника - фторопласт, сталь 20Х13,
  • прокладка - паронит,
  • набивка - сухой асбест.

Рабочая среда подается под золотник. Вентиль устанавливают на трубопроводе в любом рабочем положении.

Габаритные размеры
Условный проход Ду, мм Длина L, мм Высота H, мм Масса m, кг
65 290 310 22
80 310 350 29
100 350 365 39,5
125 400 430 57,6
150 480 450 83,3
200 600 556 135
