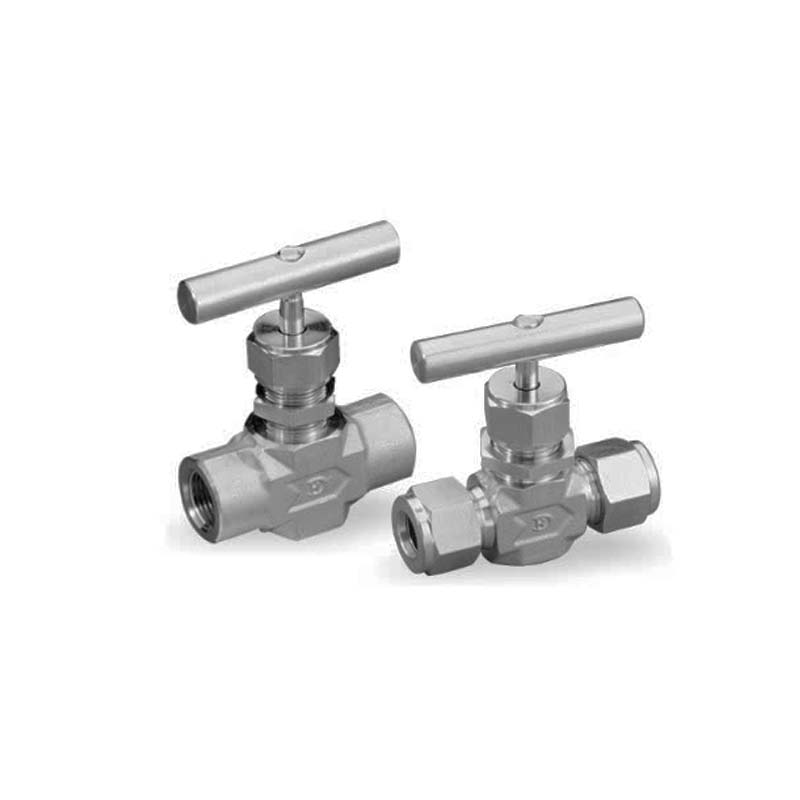

Игольчатые вентили серии NV
Описание
Игольчатые вентили серии NV предназначены для полного перекрытия или регулирования потока рабочей среды и применяются в широком спектре отраслей промышленности.
Характеристики
| Заказной код | Ду, мм | Cv* | Подсоединения | |||
| Входные | Выходные | |||||
| NV1 | F | -2N- | 2,0 | 0,09 | 1/8’’ NPT внутренняя | 1/8’’NPT внутренняя |
| M | -2N- | 2,0 | 0,09 | 1/8’’NPT наружная | 1/8’’NPT наружная | |
| MH | -2N2T- | 2,0 | 0,09 | 1/8’’NPT наружная | 1/8’’ Hy-Lok | |
| H | -2T- | 2,0 | 0,09 | 1/8’’ Hy-Lok | 1/8’’ Hy-Lok | |
| H | -3M- | 2,0 | 0,09 | 3мм Hy-Lok | 3мм Hy-Lok | |
| NV2 | F | -2N- | 4,3 | 0,37 | 1/8’’NPT внутренняя | 1/8’’NPT внутренняя |
| M | -2N- | 4,3 | 0,37 | 1/8’’NPT наружная | 1/8’’NPT наружная | |
| M | -4N- | 4,3 | 0,37 | 1/4’’NPT наружная | 1/4’’NPT наружная | |
| MH | -4N4T- | 4,3 | 0,37 | 1/4’’NPT наружная | 1/4’’ Hy-Lok | |
| H | -6M- | 4,3 | 0,37 | 6мм Hy-Lok | 6мм Hy-Lok | |
| H | -4T- | 4,3 | 0,37 | 1/4’’ Hy-Lok | 1/4’’ Hy-Lok | |
| H | -8M- | 4,3 | 0,37 | 8мм Hy-Lok | 8мм Hy-Lok | |
| NV3 | F | -4N- | 6,3 | 0,73 | 1/4’’NPT внутренняя | 1/4’’NPT внутренняя |
| F | -4R- | 6,3 | 0,73 | 1/4’’ RT внутренняя | 1/4’’ RT Внутренняя | |
| MF | -4N- | 6,3 | 0,73 | 1/4’’NPT наружная | 1/4’’NPT внутренняя | |
| MH | -4N6T- | 6,3 | 0,73 | 1/4’’NPT наружная | 3/8’’ Hy-Lok | |
| M | -6N- | 6,3 | 0,73 | 3/8’’ NPT наружная | 3/8’’ NPT наружная | |
| MH | -6N6T- | 6,3 | 0,73 | 3/8’’ NPT наружная | 3/8’’ Hy-Lok | |
| MH | -6N8T- | 6,3 | 0,73 | 3/8’’ NPT наружная | 1/2’’ Hy-Lok | |
| H | -6T- | 6,3 | 0,73 | 3/8’’ Hy-Lok | 3/8’’ Hy-Lok | |
| H | -8T- | 6,3 | 0,73 | 1/2’’ Hy-Lok | 1/2’’ Hy-Lok | |
| H | -10M- | 6,3 | 0,73 | 10мм Hy-Lok | 10мм Hy-Lok | |
| H | -12M- | 6,3 | 0,73 | 12мм Hy-Lok | 12мм Hy-Lok | |
| NV4 | F | -6N- | 9,5 | 1,8 | 3/8’’ NPT внутренняя | 3/8’’ NPT внутренняя |
| F | -6R- | 9,5 | 1,8 | 3/8’’ RT Внутренняя | 3/8’’ RT Внутренняя | |
| F | -8N- | 9,5 | 1,8 | 1/2’’ NPT внутренняя | 1/2’’ NPT внутренняя | |
| F | -8R- | 9,5 | 1,8 | 1/2’’ RT Внутренняя | 1/2’’ RT Внутренняя | |
| M | -8N- | 9,5 | 1,8 | 1/2’’ NPT наружная | 1/2’’ NPT наружная | |
| MF | -8N- | 9,5 | 1,8 | 1/2’’ NPT наружная | 1/2’’ NPT внутренняя | |
| H | -8T- | 9,5 | 1,8 | 1/2’’ Hy-Lok | 1/2’’ Hy-Lok | |
| H | -12T- | 9,5 | 1,8 | 3/4’’ Hy-Lok | 3/4’’ Hy-Lok | |
| H | -12M- | 9,5 | 1,8 | 12мм Hy-Lok | 12мм Hy-Lok | |
| H | -14M- | 9,5 | 1,8 | 14мм Hy-Lok | 14мм Hy-Lok | |
| H | -16M- | 9,5 | 1,8 | 16мм Hy-Lok | 16мм Hy-Lok | |
| H | -18M- | 9,5 | 1,8 | 18мм Hy-Lok | 18мм Hy-Lok | |
| Описание | Материал | |||
| Нержавеющая сталь | Латунь | Монель | ||
| Рукоятка | Т-образная | Нержавеющая сталь | - | Нержавеющая сталь |
| Круглая | - | Пластик | - | |
| Гайка сальника | Нержавеющая сталь 316 | Латунь 360 | Монель R-405 | |
| Сальниковое уплотнение | PTFE(TFE) | |||
| Шайба сальника | Нержавеющая сталь 316 | Латунь 360 | Монель R-405 | |
| Игла | Cтандартная (Vee) | Нержавеющая сталь 316 | Латунь 360 | Монель R-405 |
| Регулирующая (R) | ||||
| Cо смягчающей насадкой (S) | ||||
| Смягчающая насадка для иглы (S) | Kel-F(CTFE) | |||
| Гайка крепления на панель | Нержавеющая сталь 316 | Латунь 360 | Нержавеющая сталь | |
| Корпус | Нержавеющая сталь 316 | Латунь 377 | Монель R-400 | |
| Материал | Тип иглы | Диапазон температур | Рабочее давление (-54.. 38°C) |
| Нержавеющая сталь | Стандартная и регулирующая | -54°C ~ 232°C | 345 бар |
| С мягким наконечником | -54°C ~ 93°C | ||
| Латунь | Стандартная и регулирующая | -54°C ~ 204°C | 207 бар |
| С мягким наконечником | -54°C ~ 93°C | ||
| Монель | Стандартная и регулирующая | -54°C ~ 232°C | 207 бар |
| С мягким наконечником | -54°C ~ 93°C |
| Температура | Давление (бар) | |||
| Материал | 316 | Латунь | Монель | |
| От -54°C до 38°C 94°C 148°C 176°C 204°C 232°C |
345 296 267 256 245 236 |
207 179 152 101 51 - |
207 182 170 167 165 164 |
|
| Материал уплотнения | Материал | Диапазон температур | Максимальное давление |
| PTFE (стандартно) | Нержавеющая сталь 316 | -54°C ~ 232°C | 236 бар |
| PEEK* (по запросу) | Нержавеющая сталь 316 | -54°C ~ 315°C | 216 бар |
| Монель R-400 | -54°C ~ 260°C | 163 бар |
