Описание

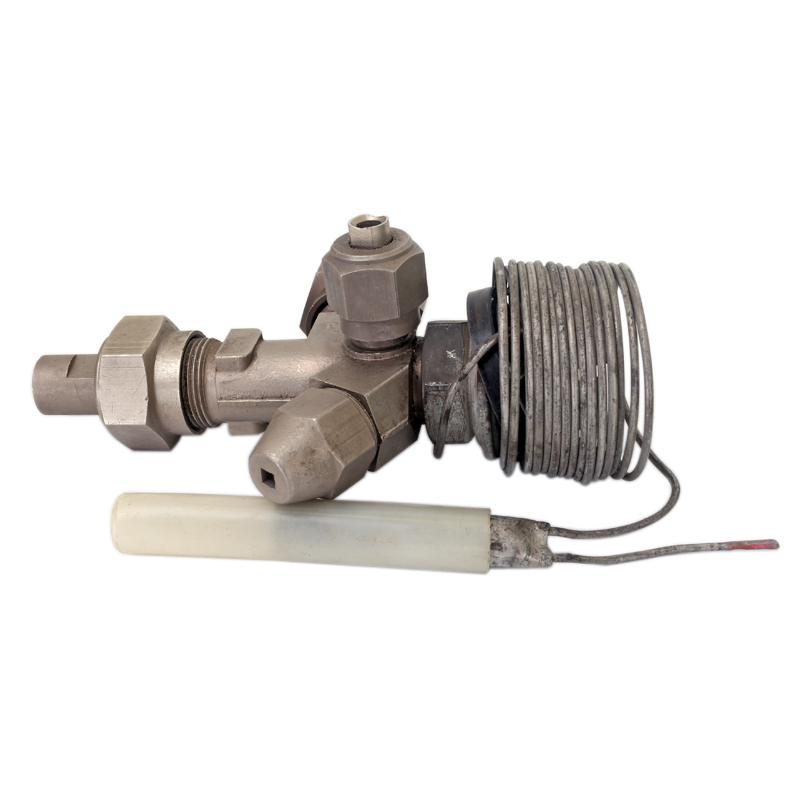

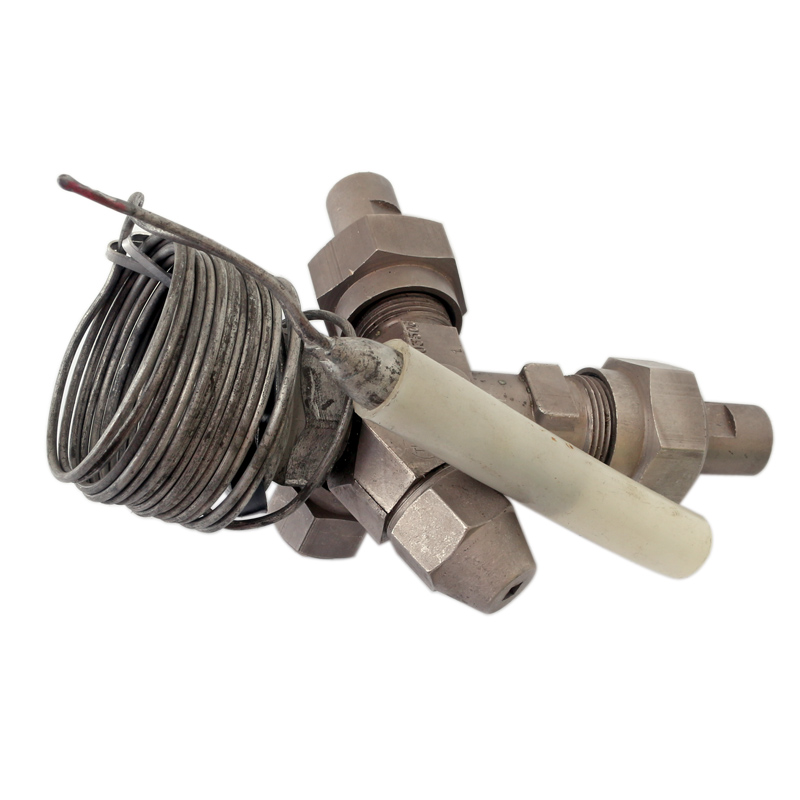

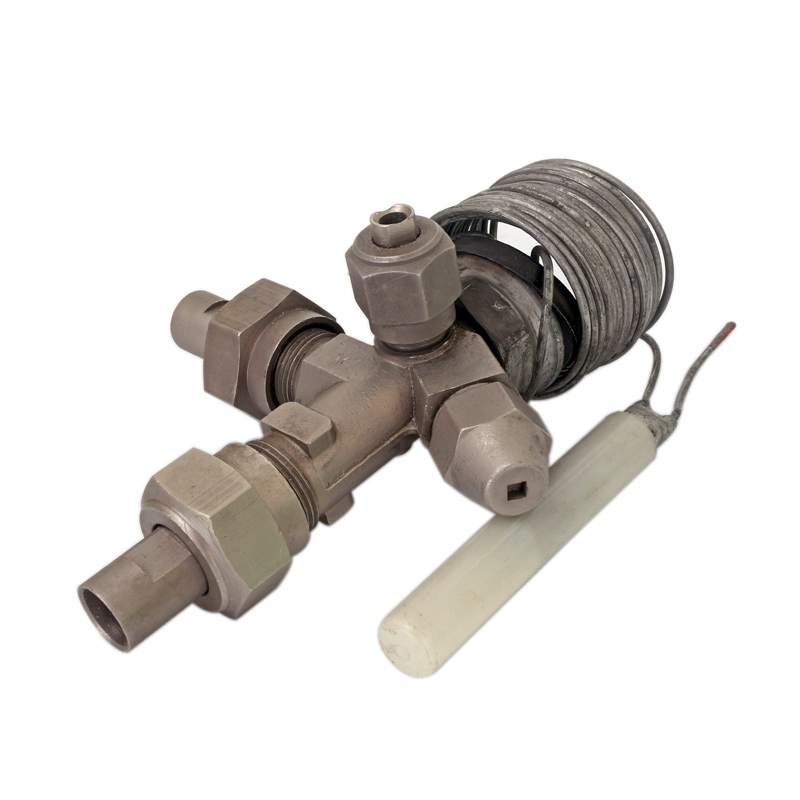

Вентиль терморегулирующий 12ТРВК-1 предназначен для автоматического регулирования степени заполнения испарителей холодильных установок холодильным агентом фреон 12 в зависимости от перегрева паров этого агента на выходе из испарителя.
Область применения
Вентили 12ТРВК-1 могут эксплуатироваться на стационарных холодильных установках общепромышленного назначения, на судовых установках, подведомственных Морскому Регистру, а также на подвижных установках железно- и автодорожного транспорта.
Характеристики
|
Параметр |
Значение |
|
|
Холодильный агент |
фреон 12 (R12) с маслом ХФ 12-16, ХФ 12-18 ГОСТ 5546-86, ХС-40 ТУ 38.101763-82 |
|
|
Номинальная производительность |
1,16 кВт (1 тыс. ккал/ч) |
|
|
Номинальная производительность, определяемая при следующих условиях: |
температура кипения фреона 12 |
-15°C |
|
температура конденсации фреона 12 |
30°C |
|
|
настройка на перегрев начала открытия клапана |
4 (±0,5)°C |
|
|
изменения перегрева после начала открытия клапана |
7 (±1)°C |
|
|
переохлаждение жидкого холодильного агента на входе в вентиль, не менее |
4°C |
|
|
Максимальная производительность вентилей |
130 ±20% от номинальной |
|
|
Перегрев начала открытия клапана регулируется в пределах |
от 2 до 8°C |
|
|
Допускается увеличение перегрева начала открытия клапана вентиля |
до 4°C |
|
|
Вентили герметичны при внутреннем давлении |
до 2 МПа |
|
|
Вентили работоспособны при температуре окружающей среды |
от -45°C до +70°C |
|
|
Длина капиллярной трубки термосистемы вентилей от мембранной головки до термобаллона |
1,5 и 3 м |
|
|
Масса |
0,98 кг |
|
Комплектация

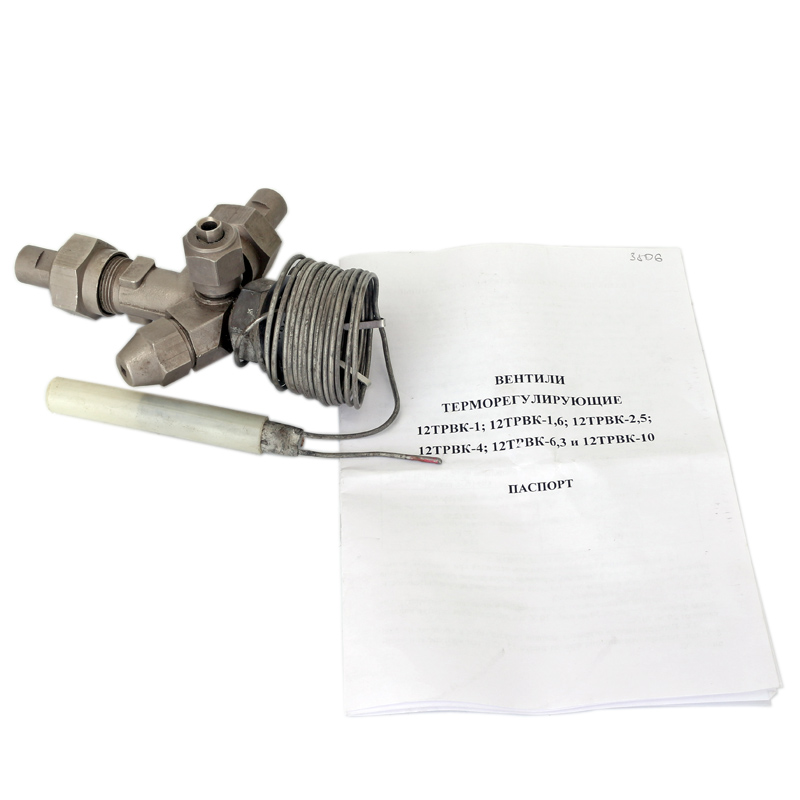

Комплект поставки
- Термовентиль 12ТРВК-1 - 1 шт.
- Паспорт - 1 экз.
Модификации
|
Типоразмер вентиля |
Номинальная производительность |
|
12ТРВК-1 |
1,16 кВт (1 тыс. ккал/ч) |
|
12ТРВК-1,6 |
1,86 кВт (1,6 тыс. ккал/ч) |
|
12ТРВК-2,5 |
2,9 кВт (2,5 тыс. ккал/ч) |
|
12ТРВК-4 |
4,65 кВт (4 тыс. ккал/ч) |
|
12ТРВК-6,3 |
7,33 кВт (6,3 тыс. ккал/ч) |
|
12ТРВК-10 |
11,6 кВт (10 тыс. ккал/ч) |
