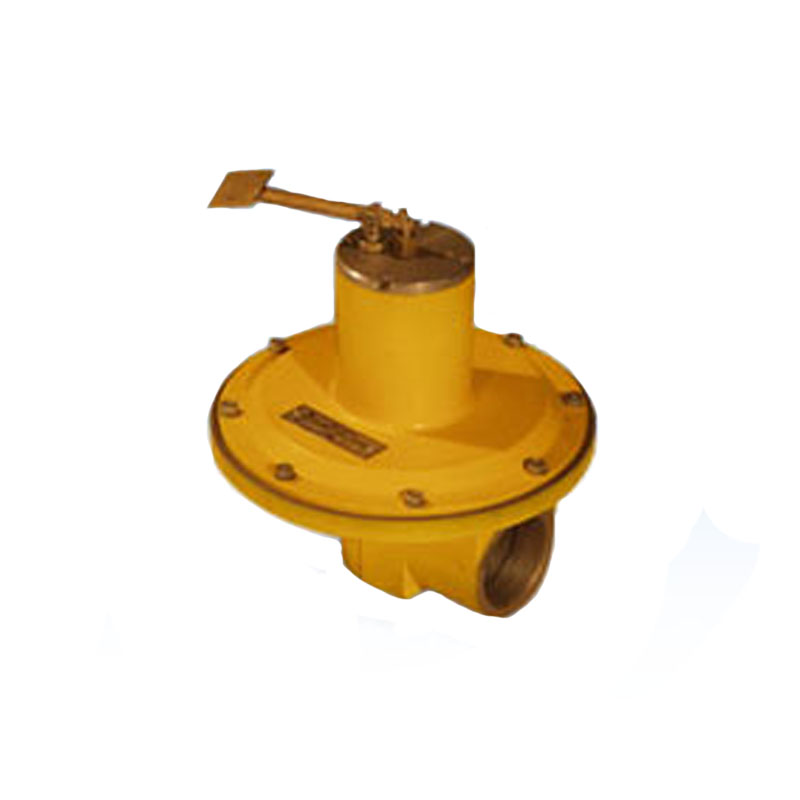

Клапаны ПСК-50 (ПС)
Описание
Клапан пружинные сбросные ПСК 50 (ПС) (ПСК-50Н, ПСК-50С, ПСК-50В) устанавливается в качестве ограничителя газового давления. При возникновении избыточного давления клапан осуществляет сброс излишков газа в атмосферу до момента нормализации рабочих параметров внутри трубопровода.
Область применения ПСК 50 (ПС)
Изделие применяется на газорегулирующих станциях, а также газопроводах с низким либо высоким уровнем давления.
Устройство и работа ПСК 50 (ПС)
Клапаны данной серии ПСК-50 рекомендуется использовать исключительно с химически нейтральными газами. Настройка клапана на начало открытия осуществляется с помощью регулировочного винта. Настройка не нуждается в противодавлении, поскольку сброс производится в атмосферу.
Характеристики
|
Параметр |
Значение |
|
Рекомендуемый тип контролируемой среды |
Газ природный |
|
Размер отверстия в изделии |
50 мм |
|
Открытие клапан совершается при показателе давления: |
|
|
– Клапан ПСК-50Н ПС |
Размер 125 Па |
|
– Клапан ПСК-50С ПС |
|
|
– Клапан ПСК-50В ПС |
|
|
Срабатывание имеет такие границы, кПа; |
|
|
– ПСК-50Н |
Границы 50-125 |
|
– ПСК-50С |
Пределы 125-300 |
|
– ПСК-50В |
Условия 300-600 |
|
Герметичность затвора |
Класс А |
|
Размер присоединительной резьбы, дюймов |
2 |
|
Габариты изделия, мм |
Æ220×230 |
|
Масса клапан этой модели |
10,5 кг |
Модификации
- ПСК-50Н,
- ПСК-50С,
- ПСК-50В.
