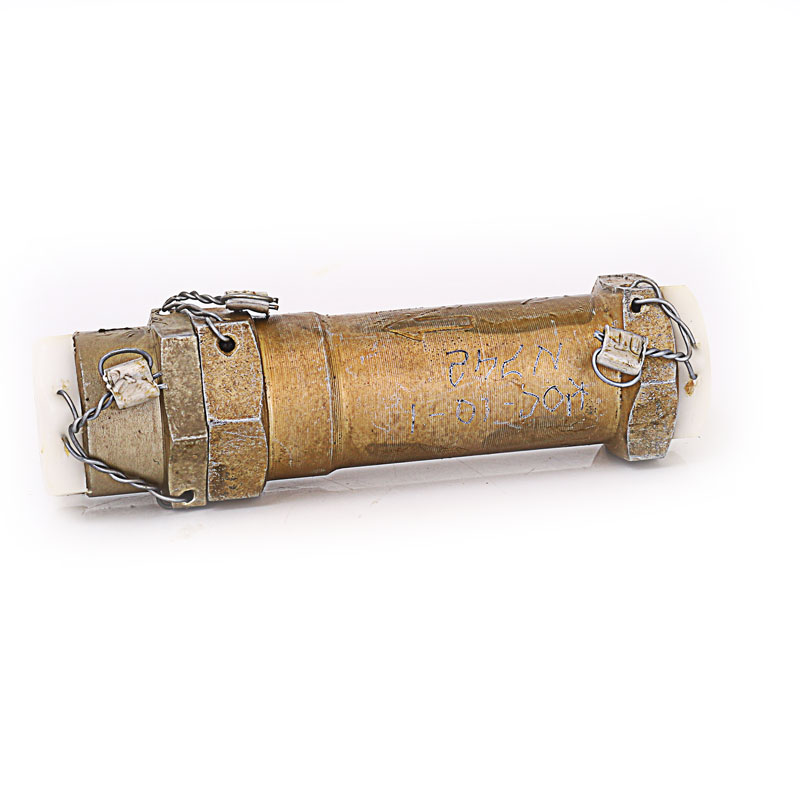

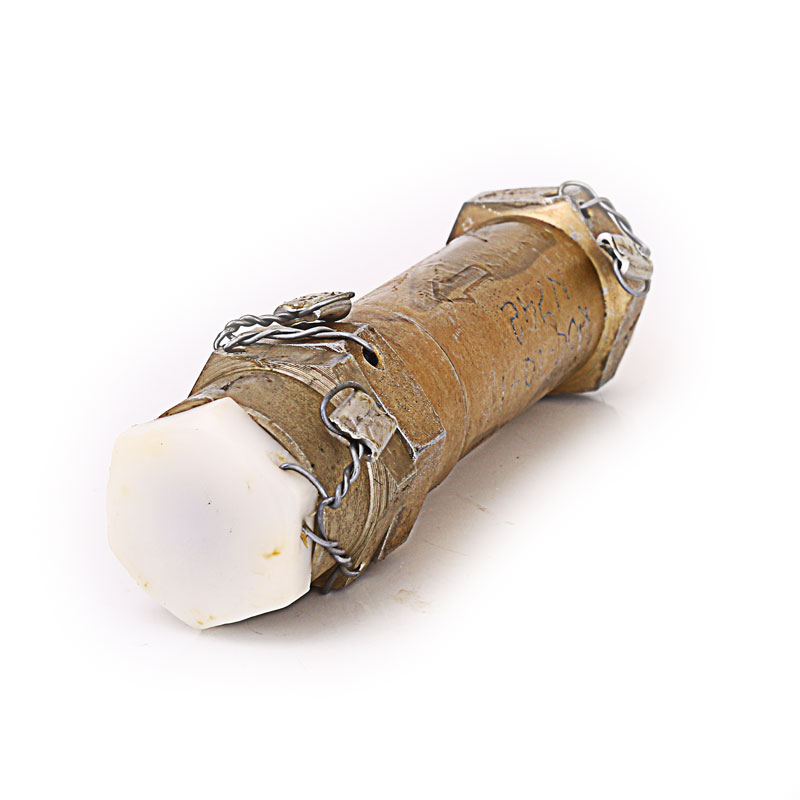

Клапан КОС

Голосов: 7
Документация:
Паспорт(1.27 МБ)
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Об оборудовании

Клапан КОС — это обратный клапан. Клапан полностью изготавливается из стали. ГОСТ стали № 1050-88.

Обратный клапан КОС работает в силовой гидравлической системе или в гидравлической системе управления. Его задача это процесс пропускания через себя постоянного потока масла (рабочая жидкость), но только в одном направлении.

Характеристики

  • Максимальное значение рабочего давления для всех моделей может достигает 25 МПа.
  • Давления для процесса открытия клапана не должно превышать 1 МПа.
  • Расход жидкости во время работы равен:
    1) 0,0002 м3 / секунда или 12 литров/минута.
    2) 0,00063 м3 / секунда или 40 литров/минута.
    3) 0,00125 м3 / секунда или 80 литров/минута.
    4) 0,0025 м3 / секунда или 160 литров/минута.
    5) 0,004 м3 / секунда или 1250 литров/минута.
    6) 0,0063 м3 / секунда или 400 литров/минута.
  • Сопротивление клапана гидравлического типа, во время номинального расхода и оптимальной температуры не превышает 1 МПа, для модели 6) оно равно 1,6 МПа.
  • Вес и габариты изделия:
  1. 180 грамм. L = 94 мм, S = 82 мм, B = 14 мм.
  2. 380 грамм. L =114 мм, S = 100 мм, B = 17 мм.
  3. 600 грамм. L = 144 мм, S = 128 мм, B = 20 мм.
  4. 200 грамм. L = 158 мм, S = 142 мм, B = 23 мм.
  5. 890 грамм. L = 170 мм, S = 154 мм, B = 25 мм.
  6. 530 грамм. L = 208 мм, S = 188 мм, B = 27 мм.

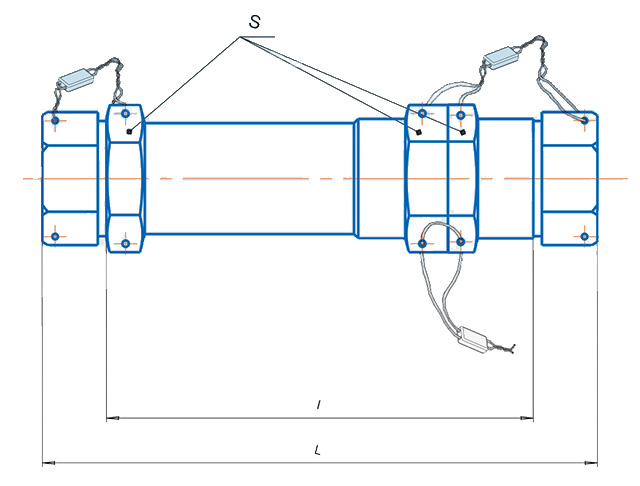

присоединительные каналы обратного клапана КОС

Присоединительные каналы

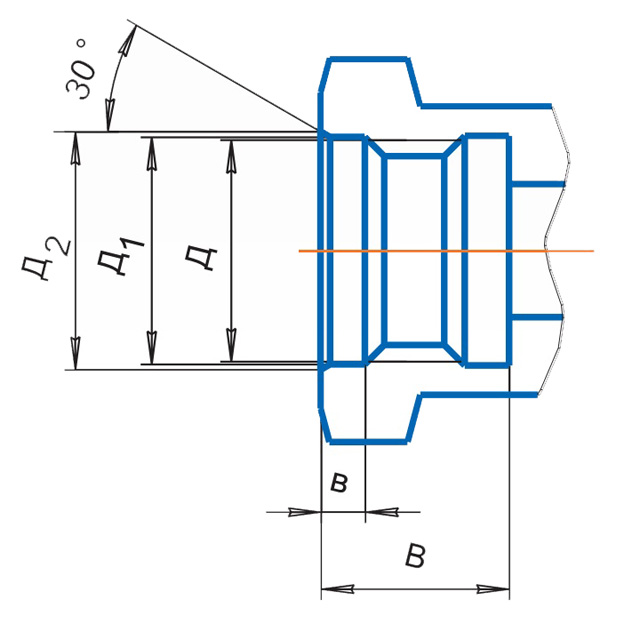

размеры обратного клапана КОС

Размеры клапана

Модификации

  1. Клапан КОС-6-1 имеет общепринятое обозначение 577-99.2476-01. Его заводской чертеж АЕИУ.306138.008. Диаметр прохода 6 mm.
  2. Клапан КОС-10-1 имеет общепринятое обозначение 577-99.2477-01. Его заводской чертеж АЕИУ.306138.009. Диаметр прохода 10 mm.
  3. Клапан КОС-16-1 имеет общепринятое обозначение 577-99.2478-01. Его заводской чертеж АЕИУ.306138.010. Диаметр прохода 16 mm.

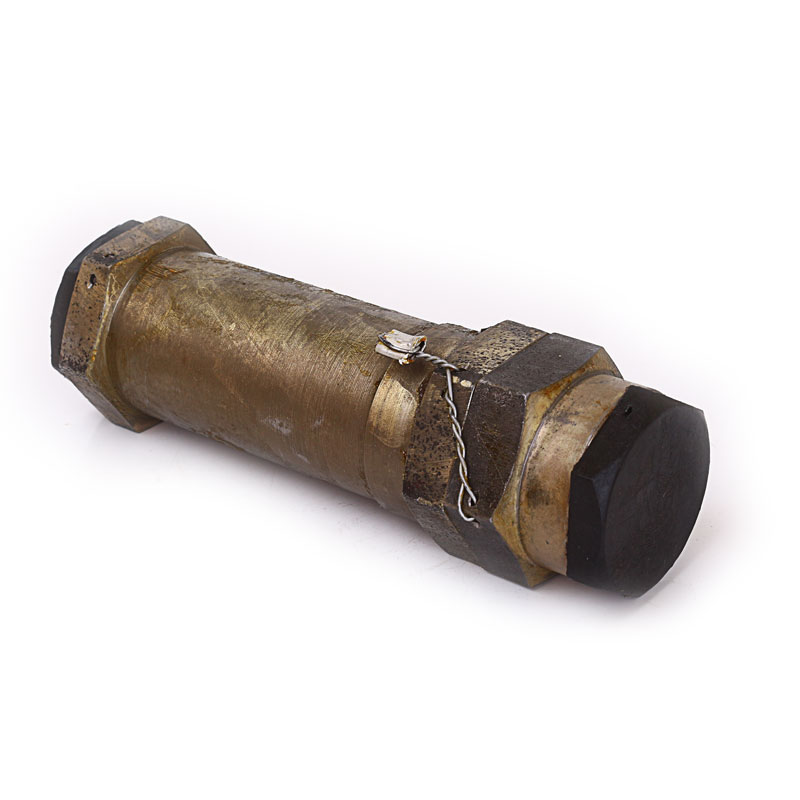

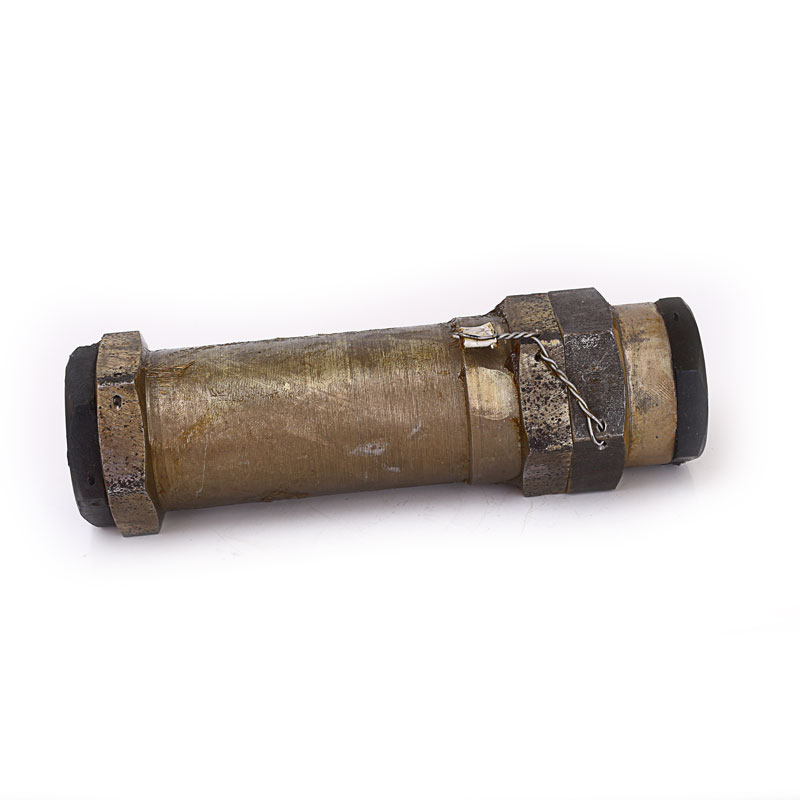

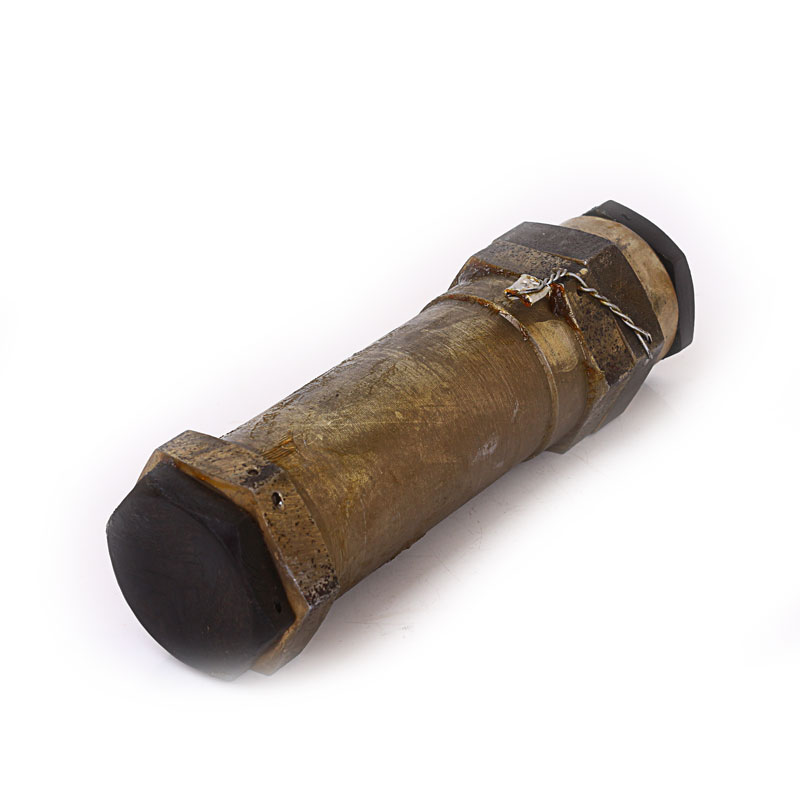

  4. Клапан КОС-20-1 имеет общепринятое обозначение 577-99.2479-01. Его заводской чертеж АЕИУ.306138.011. Диаметр прохода 20 mm.
  5. Клапан КОС-25-1 имеет общепринятое обозначение 577-99.2980. Его заводской чертеж АЕИУ.306138.012. Диаметр прохода 25 mm.
  6. Клапан КОС-32-1 имеет общепринятое обозначение 577-99.2480. Его заводской чертеж АЕИУ.306138.013. Диаметр прохода 32 mm.
