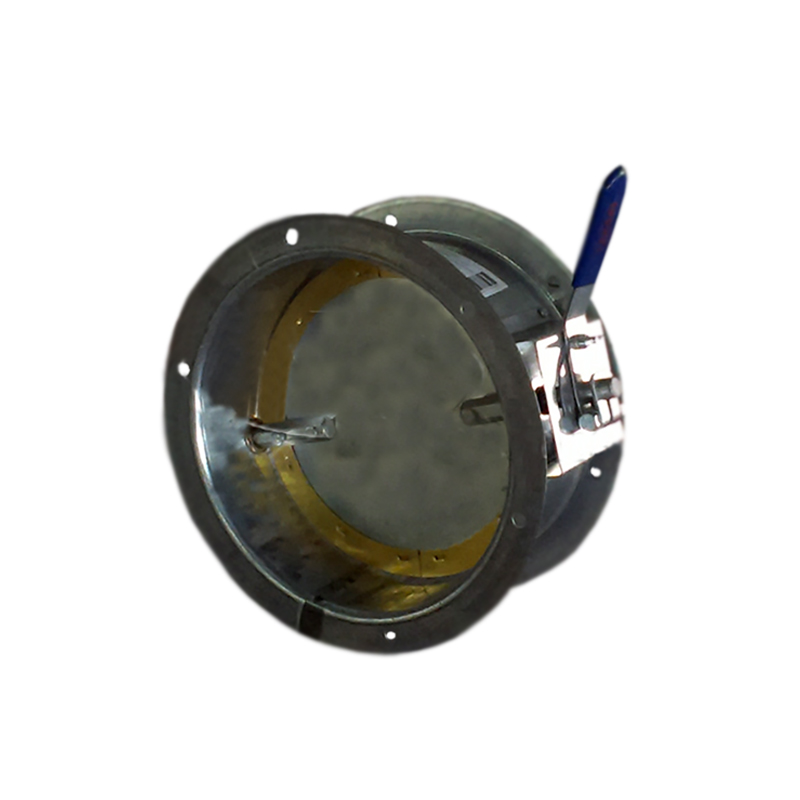

Клапан воздушный "Регуляр-Л"

Клапан воздушный "Регуляр-Л" созданный на основе клапана "Регуляр" и предназначенный для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования в режимах плавного регулирования и «открыто/закрыто» без предъявления требований по утечкам в закрытом состоянии. Также клапан возможно использовать в качестве дросселирующего устройства.

Конструктивное исполнение

Клапаны "Регуляр-Л" состоят:

• прямоугольные - из корпуса из оцинкованной стали и лопаток, выполненных из профилированного листового оцинкованного профиля ;
• круглые - из цельнокатаного круглого корпуса и листовой лопатки также выполненных из оцинкованной стали.

Клапаны РЕГУЛЯР-Л в своем составе не имеют никаких уплотнителей. Раскрытие лопаток клапана «параллельное».

В качестве исполнительного механизма может использоваться электропривод или рукоятка для ручного управления. Кинематика клапана - рычаги и тяги. Стандартно клапаны "Регуляр-Л" клеммными коробками не оснащаются.

Ввиду того, что лопатка клапана сделана из стального профиля, получаемого на линии профилирования, то для оптимизации живого сечение данного клапана необходимо подбирать высоту из стандартного ряда Н=175; 325; 475; 625; 7 75; 925; 1075; 1225; 1375; 1525; 1675; 1825; 1975; 2125; 2275; 2425. Клапаны с размерами по высоте отличными от данных будут изготавливаться с проходным сечением близким к унифицированным размерам Н, но с более высоким упором (т.е. с меньшим «живым» сечением).
