Клапан воздушный "Гермик-С"

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан воздушный "Гермик-С" предназначен для устойчивой работы в условиях пониженных температур и высокой влажности климатического исполнения УХЛ ГОСТ 15150.

Конструктивное исполнение

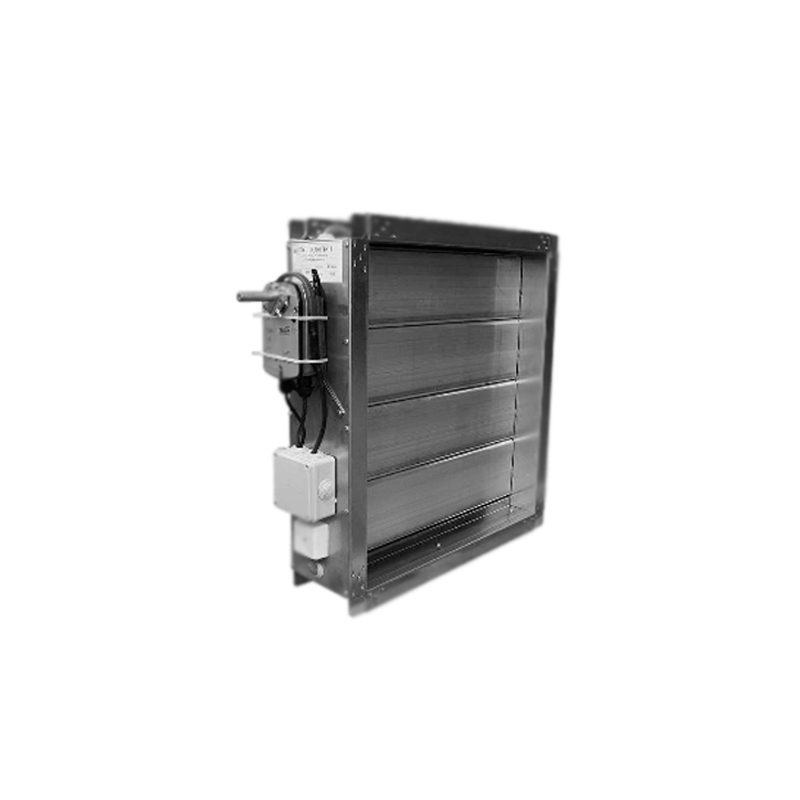

Клапан "Гермик-С" состоит из четырехстеночного коробчатого корпуса, выполненного из оцинкованной стали, лопатка клапана - выполнена из усиленного алюминиевого профиля. Кинематика такого клапана - рычаги и тяги, раскрытие лопаток клапана - «параллельное».

Нагревательный кабель, расположенный по периметру клапана, является саморегулирующимся, т.е. имеет безреостатное автоматическое управление, не требующее дополнительной автоматической схемы управления. Нагревательный кабель, снаружи закрыт специальным утепленным кожухом. На корпусе клапана "Гермик-С" размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты корпуса IP54).

Ввиду того, что лопатка клапана сделана из стандартного профиля, то для оптимизации живого сечение данного клапана необходимо подбирать высоту Н=160; 310; 460; 610; 760; 910; 1060; 1210; 1360; 1510; 16 60; 1810; 1960; 2110; 2260; 2410. Клапаны с размерами по высоте отличными от данных будут изготавливаться с проходным сечением близким к унифицированным размерам Н, но с более высоким упором (т.е. с уменьшенным «живым» сечением)

Характеристики

Параметры Значения
Назначение отсечной, регулирующий
Рабочее давление до 1800 Па
Исполнительный механизм электропривод
рукоятка
Класс уровня протечки 1
Ракрытие лопаток параллельное
Пространственная ориентация не зависит
Климатическое исполнение УХЛ, Т
Категории размещения 2, 3
Теплопроводность 52 Вт/м*К

Мощность ТЭН периметрального обогрева:

  • удельная мощность
  • суммарная мощность
0,08 кВт/м
(2Н/1000+2В/1000)х0,08 кВт

* Маркировку приводов см. в разделе «Кодировка приводов». В качестве исполнительного механизма может использоваться:

  • электропривод (220 B или 24 В) с пружинным возврат ом и без него: двухпозиционный («открыто/закрыто») или плавного регулирования;
  • рукоятка для полностью ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию).
