Клапан воздушный "Реглан"
Описание
Клапан воздушный "Реглан" предназначен для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объема вентиляционных сетей, рабочее давление которых не превышает 1200 Па.
Конструктивное исполнение

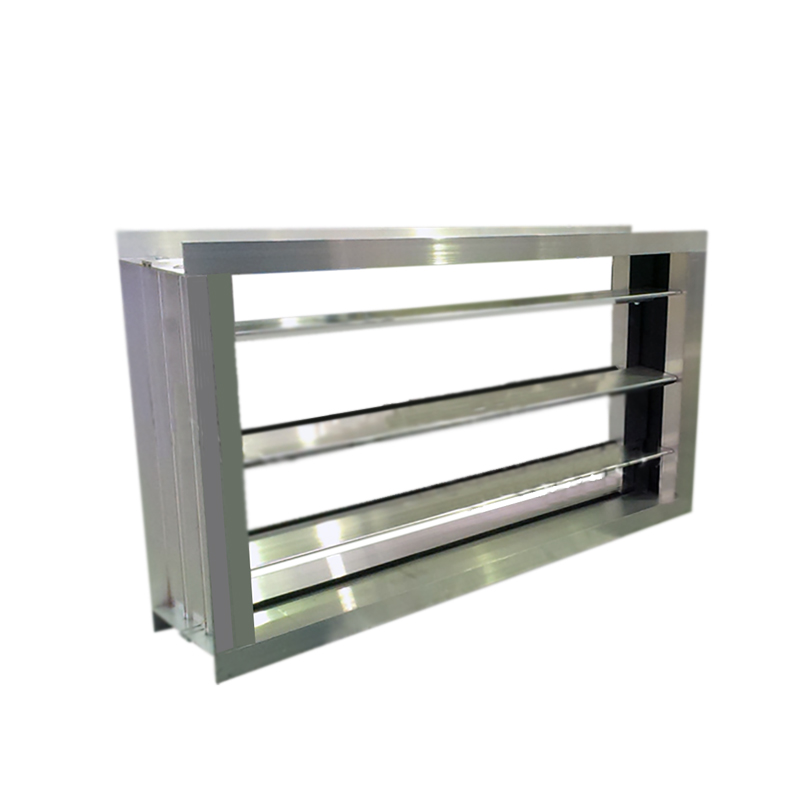

Клапан "Реглан" имеет корпус прямоугольного сечения, выполненный из алюминиевого профиля, в подшипниках скольжения которого на осях закреплены лопатки, также выполненные из алюминиевого профиля. Наличие подшипников обеспечивает свободное открытие клапана. Под подшипником понимаются пластиковые втулки и вкладыши, расположенные во внутренних полостях вертикальных стенок клапана. Передача движения между лопатками осуществляется с использованием пластиковых шестерен. Раскрытие лопаток для такого клапана всегда «симметричное». В местах сопряжения лопаток имеется резиновое уплотнение.
Клапан изготавливается в общепромышленном исполнении (Н). Высота (Н) данного клапана в односекционном исполнении варьируется в диапазоне от 110 мм до 1510 мм с шагом 100 мм. Ширина (В) данного клапана находится в диапазоне от 150 мм до 1200 мм. Длина корпуса (L) 125 мм.
Характеристики
| Параметры | Значения |
| Назначение | отсечной, регулирующий |
| Рабочее давление | до 1200 Па |
| Исполнительный механизм | электропривод рукоятка |
| Класс уровня протечки | 0 (требование не предъявляется) |
| Ракрытие лопаток | симметричное |
| Пространственная ориентация | не зависит |
| Климатическое исполнение | УХЛ |
| Категории размещения | 2, 3, 4 ( ограничением: не ниже - 30°С) |
| Теплопроводность | (требование не предъявляется |
* Маркировку приводов см. в разделе «Кодировка приводов». В качестве исполнительного механизма может использоваться:
- электропривод (220 B или 24 В) с пружинным возврат ом и без него: двухпозиционный («открыто/закрыто») или плавного регулирования;
- рукоятка для полностью ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию).
