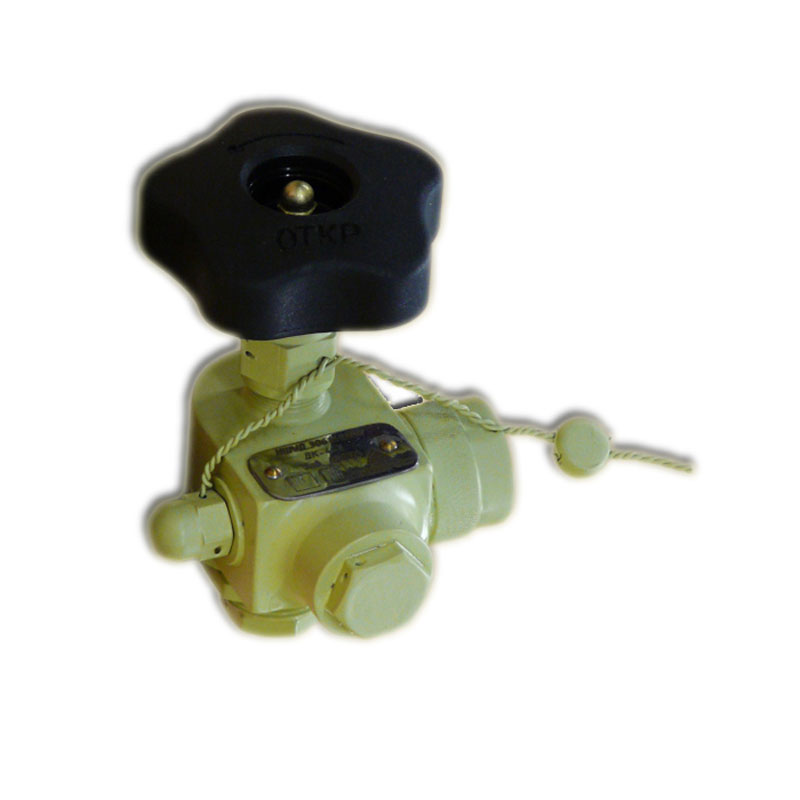

Клапан ДК-4-1, ДК-10-1, ДК-20-1

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Об оборудовании

Клапан ДК является дроссельным, ручным, без наличия регулятора. Встроен ограничитель расхода жидкости.

Задача дроссельного клана ДК - поддержание выбранного значения расхода жидкости, при зависимости расхода от текущей величины перепада в потоках рабочей среды. Поток может быть подводимым или же отводимым. Также клапан дроссельный ручной применяется для того, чтобы перекрывать проходное сечение. Перекрытие бывает двух видов: частичное и полное.

Характеристики

  • Расход рабочей среды для линии потребителя. Перетекание жидкости в потребительскую линию.
  1. 0,00008 м3 (5 см3). 0,000001 м3.
  2. 0,00063 м3 (40 см3). 0,000005 м3.
  3. 0,0025 м3 (160 см3). 0,00001 м3.
  • Габаритные данные (H x L x B) и весовой показатель.
  1. 104х81х73 mm. 400 грамм.
  2. 135х105х97 mm. 780 грамм.
  3. 170х157х115 mm. 2,56 килограмм.

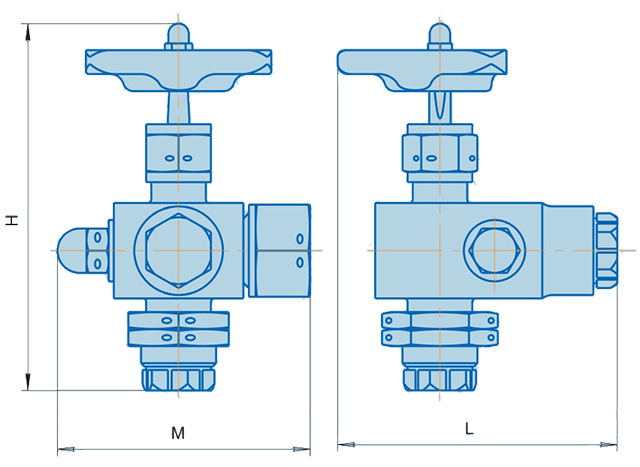

размеры клапанов серии ДК

Схематическое изображение размеров клапанов ДК

Модификации

  1. Клапан ДК-4-1 имеет диаметр прохода 6 мм. Ему присвоен заводской номер АЕИУ.306141.010-01. Также известен под названием 577-99.2187-01.
  2. Клапан ДК-10-1 имеет диаметр прохода 10 мм. Ему присвоен заводской номер АЕИУ.306141.012-01. Также известен под названием 577-99.3503-01.
  3. Клапан ДК-20-1 имеет диаметр прохода 20 мм. Ему присвоен заводской номер АЕИУ.306141.013-01. Также известен под названием 577-99.5249-01.
