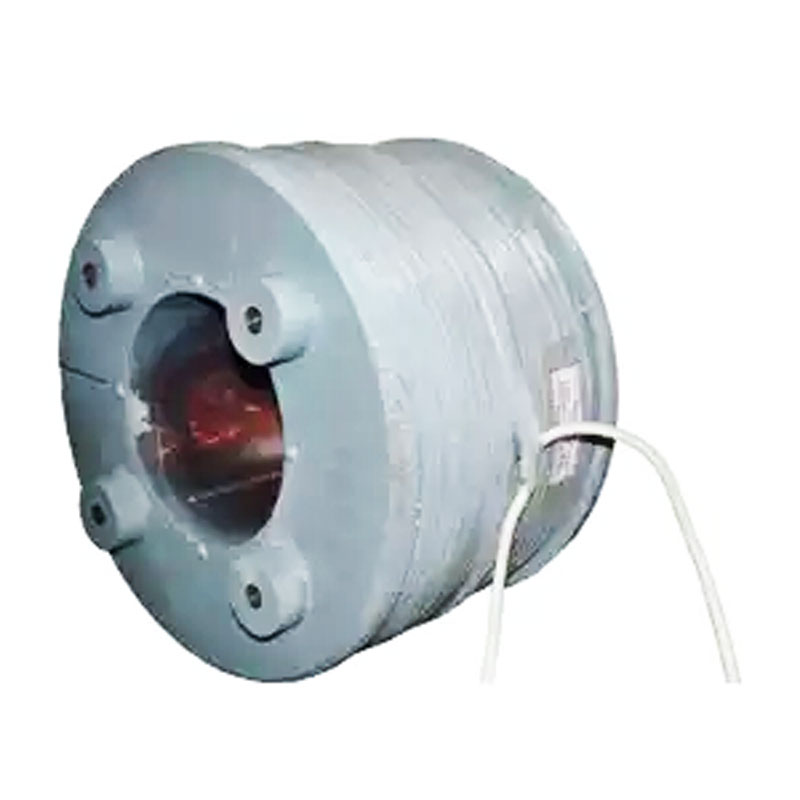

Катушка ОДА-3

No votes yet

Электромагнитная катушка тормоза ОДА-3 – специализированное электромагнитное оборудование, осуществляющее управление приводным механизмом дискового электромагнитного тормоза. Изготовлена на металлическом каркасе с изолированной обмоткой.

Катушка ОДА-3 предназначена для эксплуатации в помещениях закрытого типа с невзрывоопасной средой, не содержащей газов или их примесей, способных разрушить металл корпуса или изоляцию обмотки. Также недопустимо образование в рабочей среде высокой конденсации влаги, отрицательно влияющей на электрическую прочность изоляции.

Назначение катушки ОДА-3

Основная сфера применения электромагнитных тормозных катушек типа ОДА-3 – исполнительный механизм системы тормоза скиповых лебедок колошниковых подъемников доменных печей в металлургии. Возможности катушки позволяют гарантировать надежное фиксирование скипов в рабочем или аварийном режиме. Допускается эксплуатация в качестве составной части электромагнитных приводов тормозных систем лебедок иного типа.

Устройство и работа

Наш продукт конструктивно сделан из металлического каркаса, на который намотана изолированная обмотка. С обеих сторон обмотки расположены текстолитовые кольца, отделяющие обмотку от передней и задней стенок каркаса. Обмотка имеет два кабельных вывода для подключения источника питания. При подаче питания на катушку осуществляется притягивание якоря, управляющего приводом тормозной системы.

Модель катушки

ОДА-3

Рабочее положение устройства в пространстве

Горизонтальное

Конструкция

Изолированный каркас/изолированная обмотка

Материал каркаса

Металл с антикоррозийным покрытием

Тип подачи питания

Кабельные выводы

Рабочее номин. напряжение, В

220

Режим функционирования

Втягивающий с ПВ=100%

Тип провода обмотки

ПСДТ

Диаметр провода обмотки, мм

От 1,25 до 2,20

Количество витков обмотки

От 2260 до 2300

Сопротивление провода обмотки при проводе минимального сечения, Ом

9,3

Допустимая температура рабочей среды, 0С

От +5 до +60

Макс. (эксплуатационная) высота над уровнем моря, м

1000,0

Габариты, мм



диаметр каркаса (наружн.)

355,0

диаметр каркаса (внутр.)

166,0

ширина каркаса

200,0

ширина обмотки

160,0

длина кабельных выводов подключения питания

400,0

Масса, кг

От 62,0 до 86,0

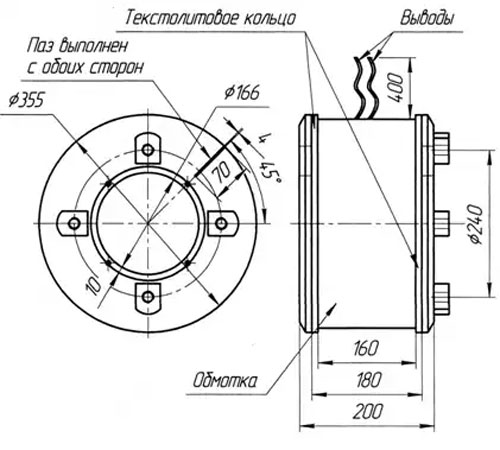

Схема катушки ОДА-3

Схема катушки ОДА-3
