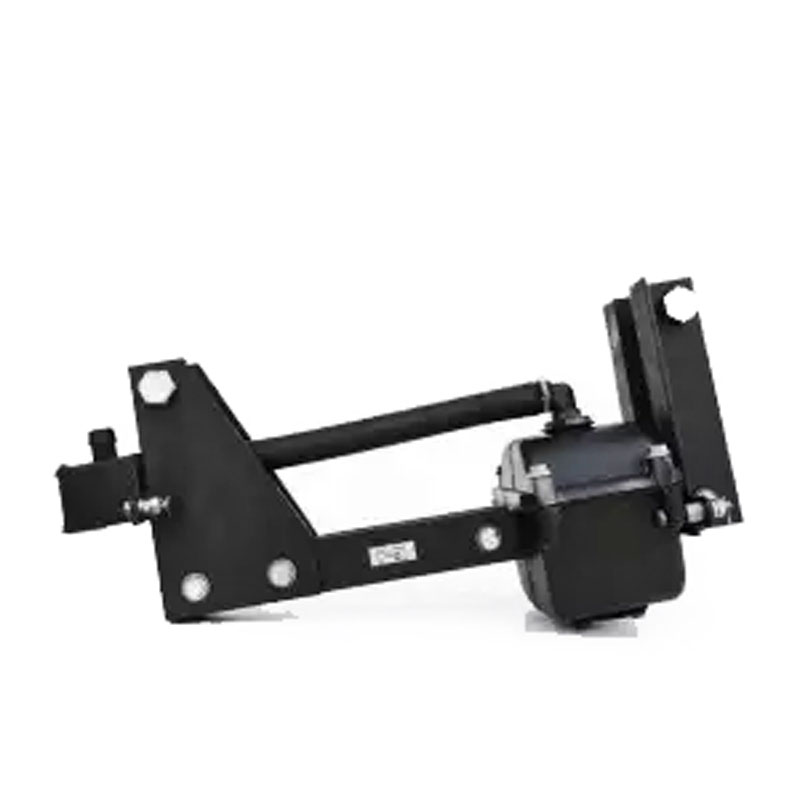

Катушка ПЭ-1362-00-00

No votes yet

Электровозная приемная катушка ПЭ-1362-00-00 изготавливается по чертежу 1362-00-00 и состоит из следующих элементов:

  • Катушки индуктивности;
  • Сердечника;
  • Кожуха с элементами крепления;
  • Рукава для кабеля;
  • Клеммной колодки.

Обмотка катушки пропитывается электроизоляционным лаком МЛ-92 (смесь глифталевого лака с меламин-формальдегидной смолой) в вакуумной камере.

Назначение катушки ПЭ-1362-00-00

Приемная катушка типа ПЭ используется в качестве одного из элементов автоматической системы сигнализации. Она используется для приема кодового сигнала, посылаемого путевыми сигнальными устройствами и использующего рельсовые пути в качестве сигнальной цепи. Катушка устанавливается на локомотивы с электрической тягой перед первой колесной парой вне кузова.

Особенности работы изделия

Передача сигнала от путевого устройства производится по одной из нитей рельсового пути. Проходя через колесную пару локомотива, замыкающую рельсы между собой, он возвращается к источнику по второй нити. Вышеперечисленные элементы цепи образуют между собой токопроводящую рамку, генерирующую магнитное поле, улавливаемое приемной катушкой. Для уверенного приема сигнала, представляющего собой серию электрических импульсов заданной частоты и продолжительности, высота ее установки над рельсами должна составлять от 110 до 240 мм, а монтажный кабель должен быть надежно присоединен к клеммной колодке.

В случаях, когда локомотив находится в хвосте состава, например, на сортировочных перегонах, колесные пары стоящих впереди вагонов замыкают цепь и не пропускают сигнал, применяется схема подачи сигналов сзади (кодирование вслед).

Каждая катушка ПЭ-1362-00-00 проходит испытания на электрическую прочность, сопротивление изоляции относительно корпуса для всех токоведущих частей в соответствии с утвержденной методикой.

Наименование параметра

Значение

Индуктивность при частоте 50 Гц, Гн

7,1 ± 0,35

Добротность катушки

≥ 3,5

Значение ЭДС в обмотке катушки (при силе тока 10 А), В

≥ 0,75

Сопротивление постоянному току, Ом

100 - 120

Условия эксплуатации:

Климатические

исполнение УХЛ1

Механические

исполнение М26

Рабочий диапазон температур, °С

от -60 до +60

Габаритные размеры, мм

736 × 240 × 366

Масса, кг

≤ 40
