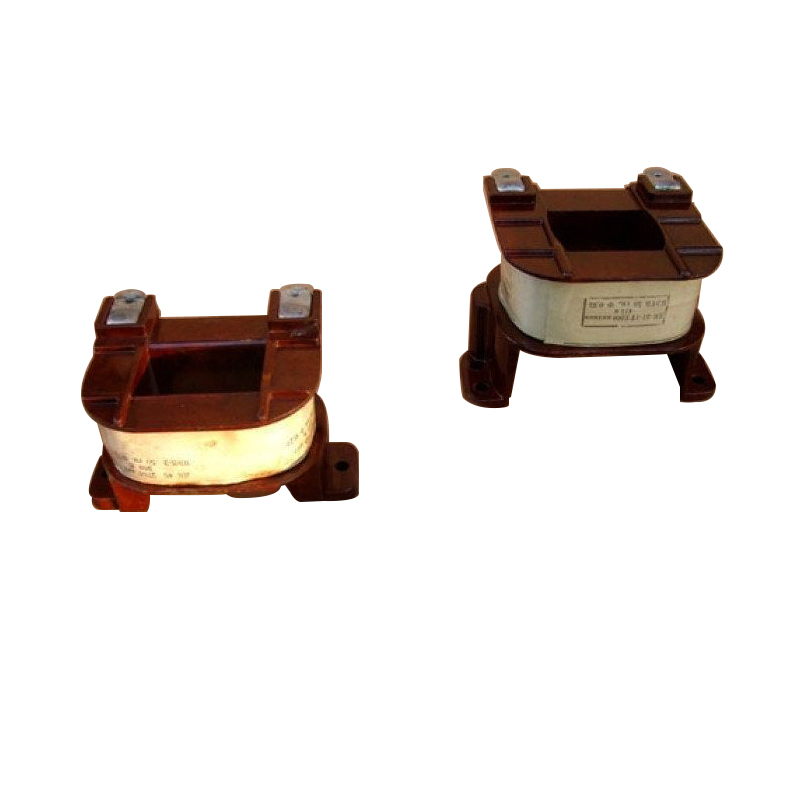

Катушки пускателей ПАЕ
Описание
Катушки пускателей ПАЕ служит для замены катушек пускателей ПАЕ-300, ПАЕ-400, ПАЕ-500, ПАЕ-600, которые предназначены для дистанционного управления электродвигателями и другими электроустановками.
Конструкция и принцип работы
Катушки обеспечивают нулевую защиту, т. е. при исчезновении напряжения или его снижении до 50-60% от номинального катушка не удерживает магнитную систему пускателя, и силовые контакты размыкаются. При восстановлении напряжения токоприёмник остаётся отключенным. Это исключает возможность аварий, связанных с сапроизвольным пуском электродвигателя или другой электроустановки. Пускатели с тепловыми реле осуществляют также защиту электроустановок от длительных перегрузок.
Пускатели изготавливаются в открытом, защищённом, пылеводозащищенном и пылебрызгонепроницаемом исполнении на напряжение 110, 220, 380 В. Они могут быть реверсивными и нереверсивными. Реверсивные пускатели наряду с пуском, остановом и защитой электродвигателя изменяют направление его вращения.
В магнитные пускатели встраиваются тепловые реле ТРН, РТТ, РТЛ. Они срабатывают под влиянием протекающего по ним тока перегрузки электродвигателя и отключают его от сети.
Характеристики
|
Величина пускателя |
Наибольшая мощность электродвигателя, кВт при напряжении, В |
Номинальный ток, А, при напряжении, В |
||||||
|
36 |
127 |
220 |
380 |
500 |
от 36 до 380 |
500 |
||
|
Исполнение |
||||||||
|
открытое |
в оболочке |
открытое и в оболочке |
||||||
|
3 |
1,5 |
4 |
10 |
17 |
17 |
40 |
36 |
26 |
|
4 |
2,2 |
10 |
17 |
30 |
22 |
63 |
60 |
35 |
|
5 |
4 |
17 |
30 |
55 |
40 |
110 |
106 |
61 |
|
6 |
5 |
22 |
40 |
75 |
55 |
146 |
140 |
80 |
|
Напряжение катушки, В |
3-я величина пускателя |
4-я величина пускателя |
5-я величина пускателя |
6-я величина пускателя |
||||
|
диаметр провода, мм |
число витков |
диаметр провода, мм |
число витков |
диаметр провода, мм |
число витков |
диаметр провода, мм |
число витков |
|
|
36 |
0,62 |
350 |
0,90 |
260 |
1,20 |
198 |
1,56 |
147 |
|
110 |
0,38 |
1070 |
0,47 |
800 |
0,69 |
605 |
0,83 |
445 |
|
127 |
0,35 |
1230 |
0,47 |
920 |
0,64 |
700 |
0,83 |
516 |
|
220 |
0,27 |
2130 |
0,35 |
1600 |
0,49 |
1200 |
0,62 |
890 |
|
380 |
0,2 |
3680 |
0,27 |
2760 |
0,35 |
2070 |
0,47 |
1540 |
|
500 |
0,17 |
4850 |
0,23 |
3640 |
0,31 |
2730 |
0,41 |
2020 |
Обозначение для заказа
ПАЕ - обозначение серии;
- X - величина пускателя в зависимости от номинального тока: 3 - 40 А; 4 - 63 А; 5 - 100 А; 6 - 160 А;
- X - обозначение исполнения:
- обычное исполнение оболочек
- 1 - открытое;
- 2 - защищенное;
- 3 - пылезащищенное;
- 4 - пылебрызгонепроницаемое;
- увеличенное исполнение оболочек
- 5 - защищенное;
- 6 - пылезащищенное;
- 7 - пылебрызгонепроницаемое;
- X - дополнительные признаки:
- 1 - без реле теплового, нереверсивные;
- 2 - с реле тепловым, нереверсивные;
- 3 - без реле теплового, реверсивные;
- 4 - с реле тепловым, реверсивные;
- 5 - без реле теплового, со встроенными кнопками "Пуск" и "Стоп";
- 6 - с реле тепловым, со встроенными кнопками "Пуск" и "Стоп".
