Электромагнитная катушка ЭМТ 21

Электромагнитная катушка для газовых клапанов ЭМТ 21 считается специальными соленоидами, при помощи которых можно генерировать магнитное поле, используемое для управления исполнительными механизмами. С помощью предложенного ЭМТ-магнита можно выполнять дистанционное управление газовыми клапанами, механизм которых отличается наличием поршня с принудительным подъемом.

Применение катушки ЭМТ-21

Предложенные катушки совместно с газовыми клапанами устанавливают на трубопроводы, которыми подаются в рабочую зону природный или сжиженный газ, воздух или другие неагрессивные газовые смеси. Установленный клапан с электромагнитом ЭМТ 21 будет служить запорным устройством, с помощью которого можно дистанционно управлять процессом подачи и перекрытия газовых смесей. Кроме запорного действия такая система клапана с магнитом может играть и роль предохранительных клапанных систем.

Этот тип магнитных соленоидов успешно работает в комплекте с газовыми клапанами серии ВН. Эти катушки стали хорошим аналогом магнитокатушек от производителей «Kromshroder» и «Термобрест».

Конструкционные особенности и работа катушки

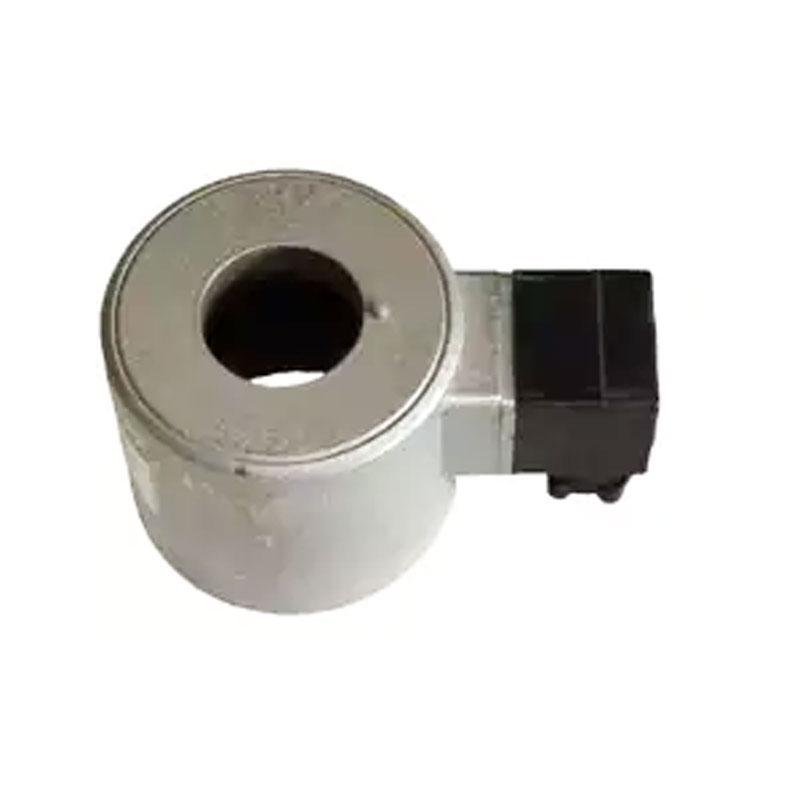

Соленоид выполнен в виде цилиндра с полостью внутри. К боковой части соленоида прикреплена пластиковая термоустойчивая клеммная коробка, внутрь которой заводятся провода катушки, а на выход выводят клеммы, к которым подается напряжение. В качестве питания используется постоянный или переменный ток с напряжением от 24 до 220 В.

При подаче на клеммы рабочего напряжения по виткам соленоида проходит ток. Благодаря этому процессу происходит генерирование магнитного потока, который воздействует на поршень клапана, заставляя его перемещаться и способствуя выполнению клапаном его функционального предназначения.

Подходящие эксплуатационные условия

Предложенные магниты можно использовать в закрытых помещениях, где температурный диапазон поддерживается в пределах от -150С до +150С. Показатель относительной влажности воздуха может составлять 85% при температуре среды в 250С.

Соленоид

ЭМТ-21-1

ЭМТ-21-2

ЭМТ-21-3

ЭМТ-21-4

ПВ:

100%

Питающее напряжение, постоянное или переменное:

24 В

24/110/220 В

Показатель рабочей мощности:

24 Вт

28 Вт

31 Вт

48 Вт

Диаметр соленоида:

1,6 см

3,1 см

Коммутационные параметры:

Æ4х6,5х8,5 см

Æ7х6,5х11,5 см

Æ8х6,5х12,5 см
