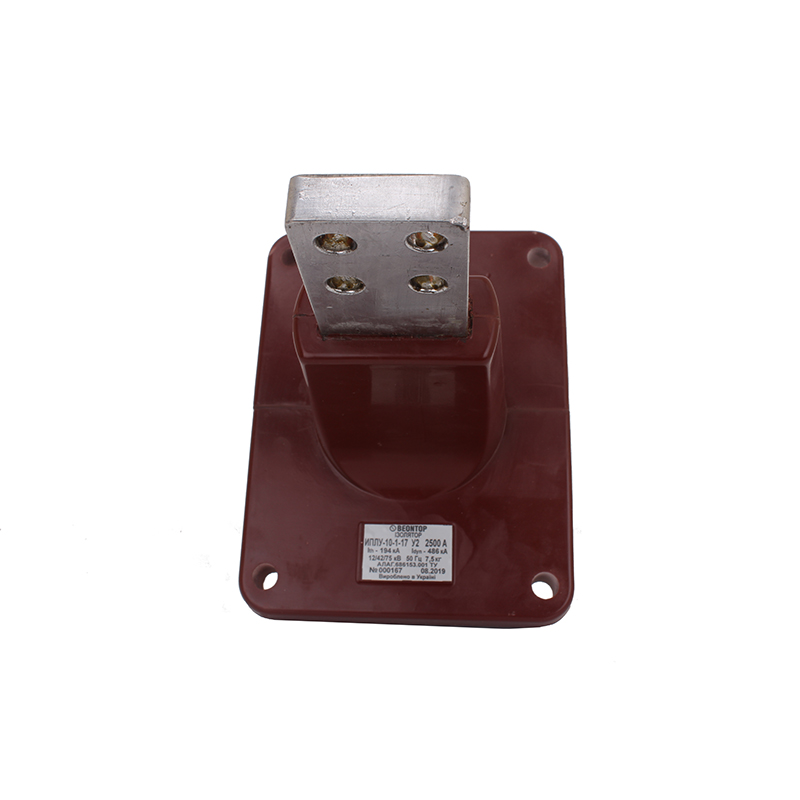

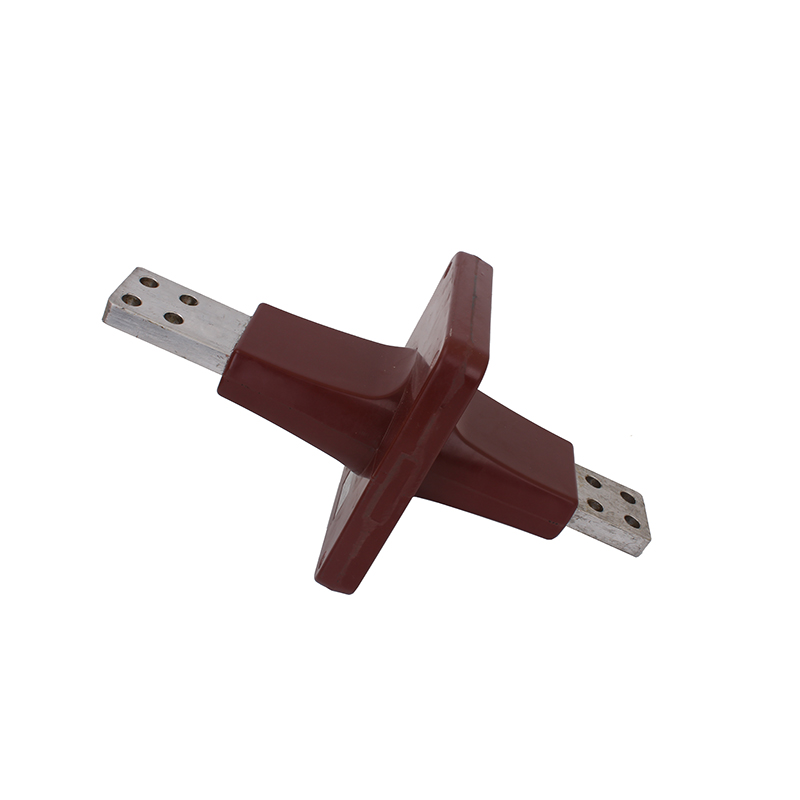

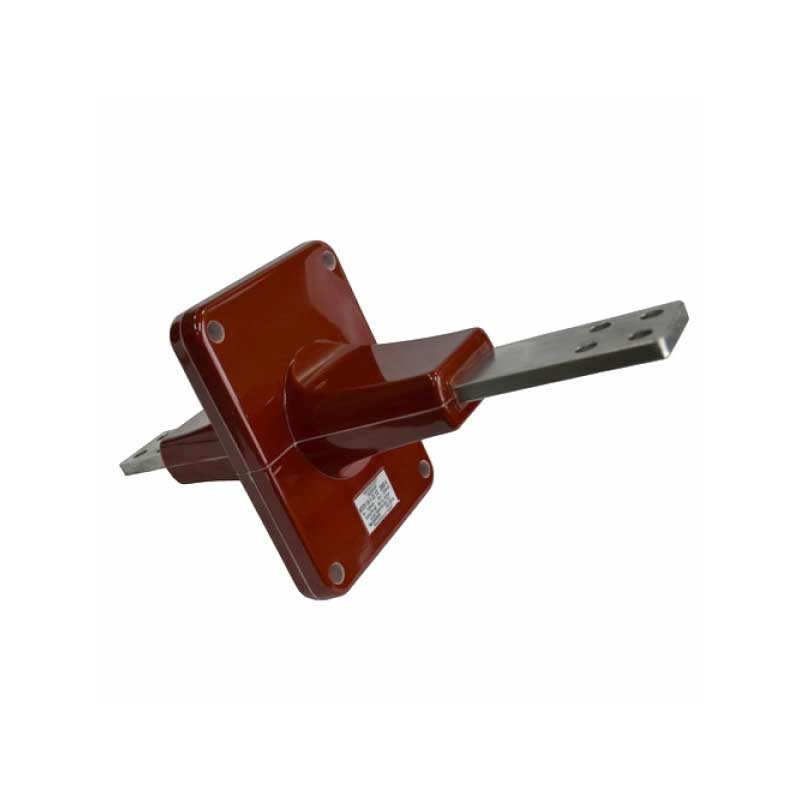

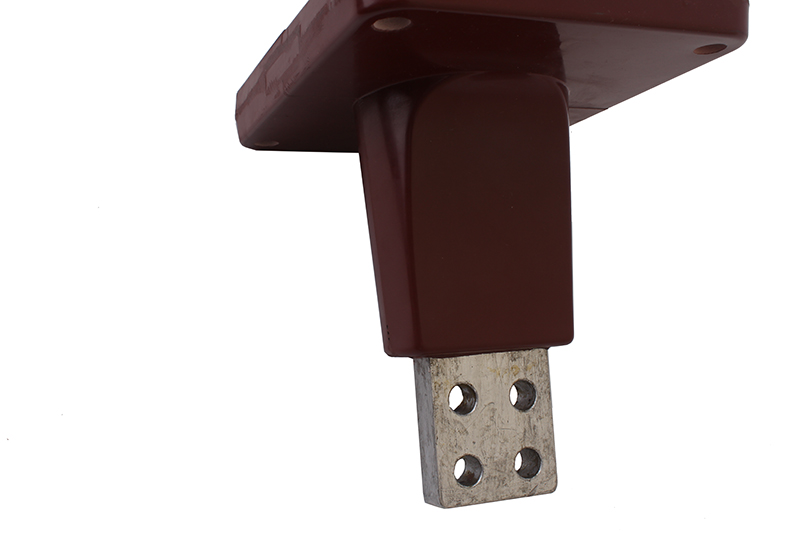

Изолятор ИПЛУ-10-1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Изолятор ИПЛУ-10-1 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций, комплектных распределительных устройствах (КРУ), токопроводах переменного тока номинальным напряжением 6 и 10 кВ частотой до 100 Гц, на объектах электроэнергетики в промышленности, сельском хозяйстве, в коммунальном секторе и организациях других отраслей народного хозяйства.

Технические характеристики
Наименование параметра Значение параметра
Номинальное рабочее напряжение 10 кВ
Максимально допустимое напряжение 12 кВ
Номинальный ток, А 400, 500, 600, 750, 800, 1200, 1500, 2000, 2500
Испытательное одноминутное  напряжение промышленной частоты 42 кВ
Испытательное напряжение полного грозового импульса 75 кВ
Интенсивность частичных газовых разрядов в изоляторе при напряжении 14,4 кВ, не более 10 пКл
Механическая прочность на изгиб, не менее 8 кН

Эксплуатация

Оптимальными условиями для использования изолятора ИПЛУ-10-1 являются:

  • высота над уровнем моря - не более 1000 м;
  • относительная влажность воздуха не более 98 % при 30 °С;
  • температура окружающей среды от - 45 °С до +50 °С.

Окружающая среда должна быть невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150). Вид климатического исполнения У, категория размещения 2 для эксплуатации в помещениях (объемах), а также в качестве встроенных внутри комплектных изделий категории 1 по ГОСТ 15150-69.
