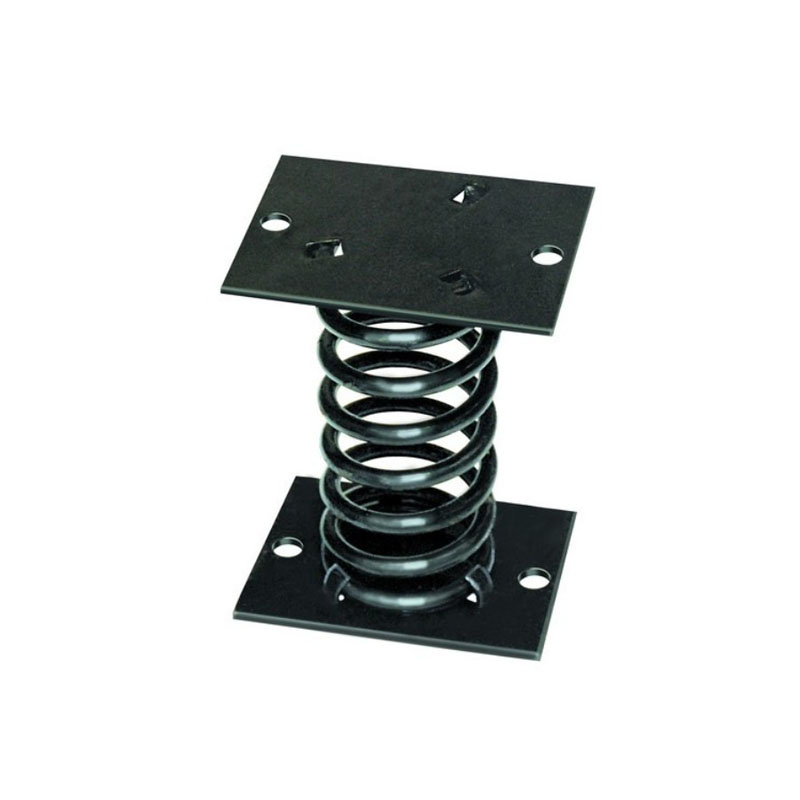

Виброизолятор ДО38, ДО39, ДО40, ДО41, ДО42, ДО43, ДО44, ДО45 представляют собой специальные виброизолирующие устройства, используемые с целью поглощения и отражения колебательной энергии, которая распространяется волнами, генерируемыми электрооборудованием или иными механизмами, имеющими в своем составе вращающиеся элементы. Такого рода устройства располагаются между оборудованием, генерируемым колебания, и защищаемым объектом (фундамент, платформа, другое оборудование и пр.).

Назначение виброизолятора ДО

Устройства, которые в процессе своей работы генерируют колебательные динамические нагрузки, способны снизить эксплуатационный срок помещений, а также другого оборудования. Это происходит за счет постоянного воздействия вибрационной энергии, которая владеет разрушающим воздействием на конструкционные элементы. Чтобы исправить такую ситуацию используются специальные виброизоляторы ДО, способствующие нейтрализации действия вибрационных процессов.

Особенности конструкции и использования виброизоляторов ДО

Виброизоляторы владеют простой и отказоустойчивой конструкцией, основным элементом которой является пружина определенной жесткости. Эта пружина закреплена между двумя стальными пластинами, на которые опирается оборудование и защищаемый объект.

Вибрационные изоляторы ДО-38, ДО-39, ДО-40, ДО-41, ДО-42, ДО-43, ДО-44, ДО-45 пружинного типа обеспечивают максимально эффективное поглощение вибрационных процессов с низкими частотами. Такие вибрации обычно генерируются промышленными установками и станками, имеющими скорость вращения рабочего элемента до 1800 об/мин. Для больших скоростей вращения, параллельно с пружинными вибраторами, рекомендуется применять и резиновые, которые лучше поглощают высокие частоты.

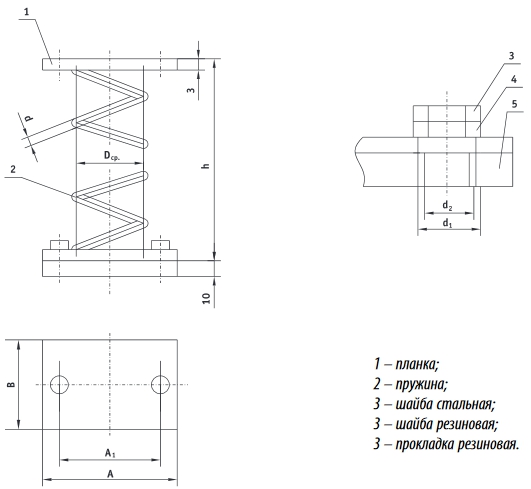

Схема габаритных размеров виброизолятора ДО

Рис.1 - Схема габаритных размеров виброизолятора ДО

Размер виброизолятора:

Min: 10х6х7,2 см

Max: 22х17х28,1 см

Значение размера используемой пружины:

Min: Æ3хÆ33х68 мм

Max: Æ15хÆ135х275 мм

Величина рабочей нагрузки:

от 12,4 кг до 380 Кг

Значение деформации при рабочей нагрузке:

от 27 мм до 85 мм

Вес виброизоляторов:

от 0,3 кг до 6,5 кг

Виброизоляторы ДО могут выпускаться в нескольких модификациях, которые маркируются как ДО38…ДО45. Эти устройства отличаются между собой весогабаритными показателями, выдерживаемыми рабочими нагрузками и максимальными деформациями при прикладывании эксплуатационных нагрузок.

Модельное изготовление

Рабочая нагрузка

Габариты (см)

Вес (грамм)

Размер пружины

Виброизолятор ДО38

12,4 кгс

10 х 6 х 7,2

300

33 х 3 х 68

Виброизолятор ДО39

22,3 кгс

11 х 7 х 9,2

410

44 х 4 х 88

Виброизолятор ДО40

34,6 кгс

13 х 9 х 11,3

900

55 х 5 х 107

Виброизолятор ДО41

55,0 кгс

13 х 9 х 12,9

1 100

60 х 6 х 164

Виброизолятор ДО42

96,0 кгс

15 х 11 х 17

1 800

80 х 8 х 164

Виброизолятор ДО43

168,0 кгс

16 х 12 х 19,2

2 500

90 х 10 х 186

Виброизолятор ДО44

243,0 кгс

18 х 14 х 22,6

3 800

108 х 12 х 220

Виброизолятор ДО45

380,0 кгс

22 х 17 х 28,1

6 500

135 х 15 х 275
