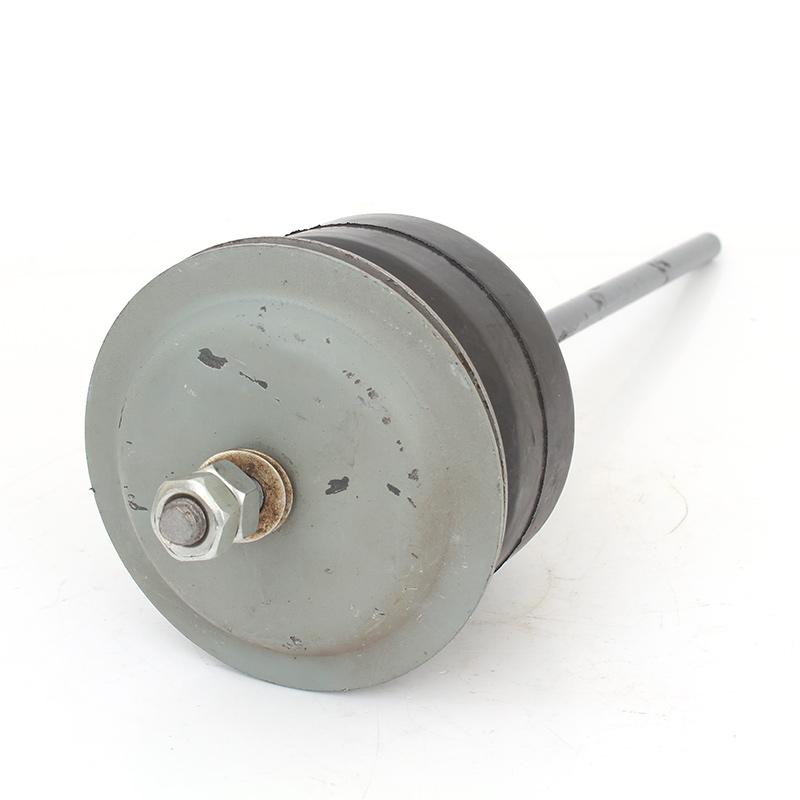

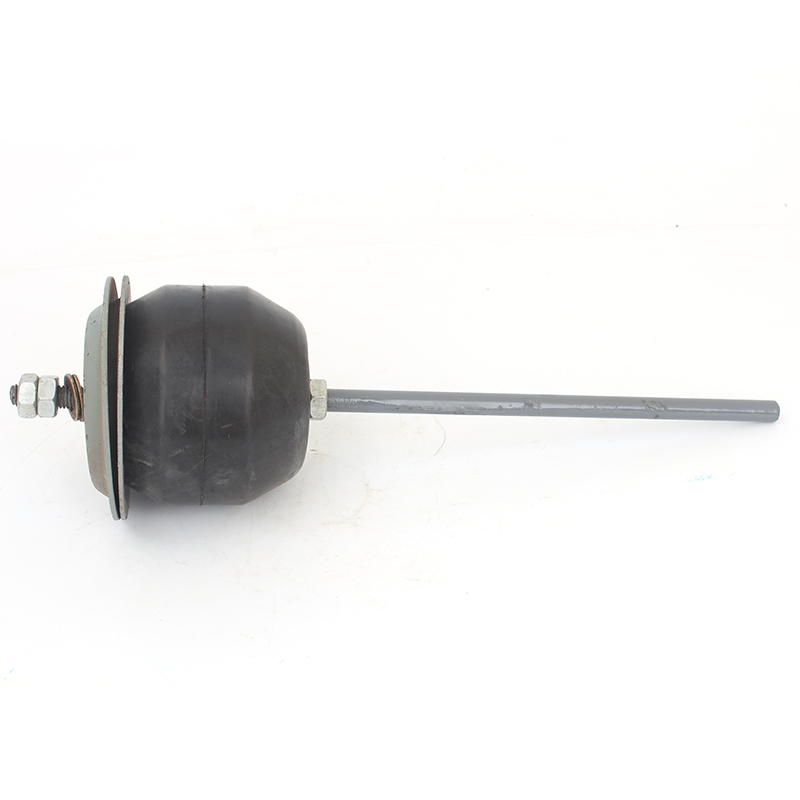

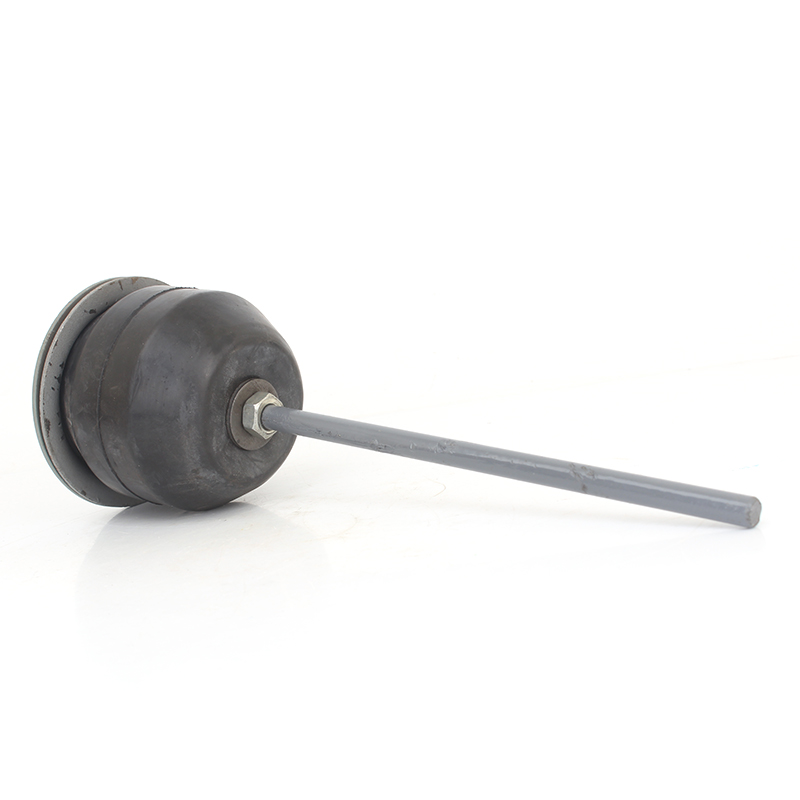

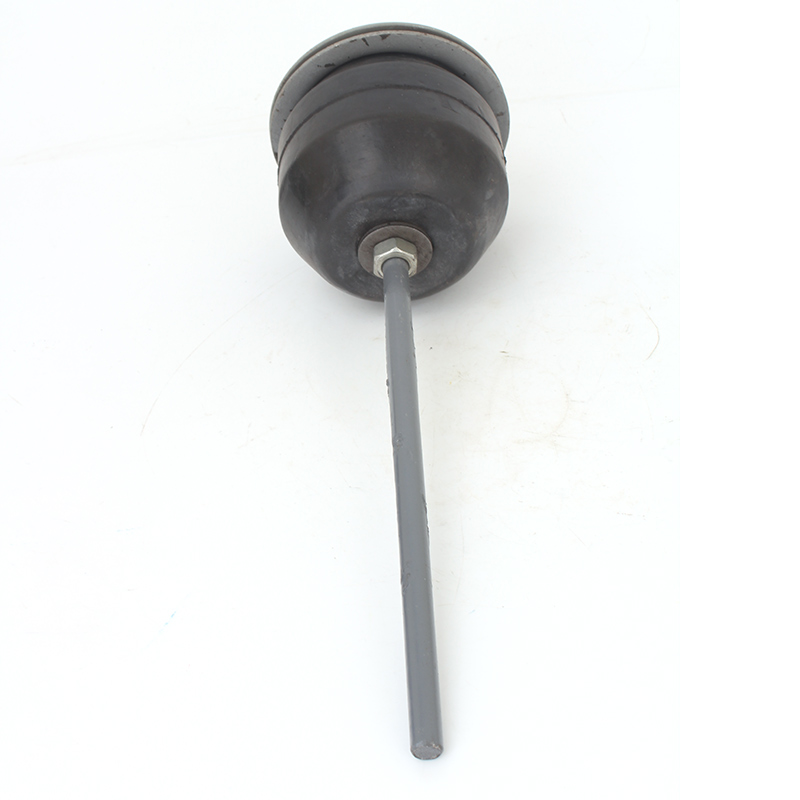

Виброизоляторы ВРВ-100

Average: 9 (1 vote)

Виброизоляторы ВРВ-100 предназначены для комплектации взрывозащищенных вентиляторов массой от 32,0 кг и выше, имеющих собственную частоту 2,0ч21,0 Гц, перемешивающих взрывоопасные смеси всех категорий и групп в соответствии с ГОСТ 12.1.011 в условиях умеренного (У) и тропического (Т) климата 2-й категории размещения по ГОСТ 15150.

Особенности

Виброизоляторы обеспечивают взрывозащиту, снижают динамические нагрузки, повышают надежность и долговечность вентиляционного оборудования, эксплуатируемого в горнорудной, химической, нефтехимической и других отраслях промышленности.

Конструктивное исполнение

Виброизоляторы ВРВ-100 состоят из:

  • чашки;
  • упругого резинового элемента;
  • стакана;
  • болта М10;
  • шпильки.

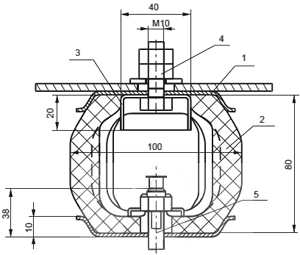

Рис.1. Схема виброизолятора ВРВ-100
Рис.1. Схема виброизолятора ВРВ-100

Обозначение Вертикальная жесткость, кн/м Масса, кг
ВРВ-100.000 25 0,820
ВРВ-100.000-01 50 0,860
ВРВ-100.000-03 100 0,900
