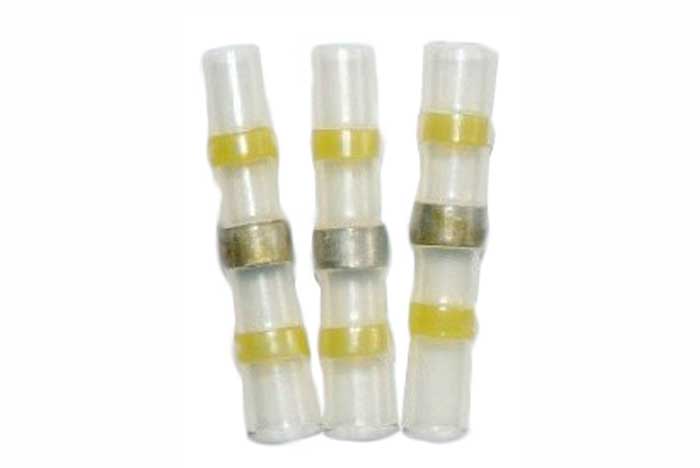

Термоусаживаемая гильза ТГ-41

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Термоусаживаемая гильза ТГ-41 предназначена для соединения контактов, подверженных длительному воздействию внешней влажной среды.

Устройство и принцип действия

В процессе установки гильза нагревается и происходит одновременная усадка оболочки и расплавление оловянного припоя, который спаивает концы проводников. Дополнительной защитой служат клеевые кольца, герметизирующие спаянный участок.

Гильза ТГ-41 не подходит для соединения алюминиевых проводников, так как при нормальных условиях алюминий не спаивается оловом.

Для монтажа не требуется специальный инструмент - достаточно нагревателя (электрофен, газовая горелка), способного прогреть соединения до 160°С.

Технические характеристики
Параметры Значение
Артикул А0150040073
Рабочий диапазон температур -55°С~+125°С
Диапазон температур усадки 80°С-180°С
Начальная температура плавки припоя 160°С
Усадка гильзы 2:1
Степень защиты IP67
Внутренний диаметр (до усадки) а, мм 6,0±0,2
Толщина стенки (до усадки) b, мм 0,45±0,15
Внутренний диаметр (после усадки) а, мм 3,4±0,2
Толщина стенки (после усадки) b, мм 0,80±0,15
Внутренний диаметр (кольцо припоя) с, мм 6,2±0,1
Толщина стенки (кольцо припоя) d, мм 0,55±0,15
Ширина кольца (кольцо припоя) е, мм 4,0±0,1
Сечения кабеля, мм2 4,0-6,0
L, мм 40±1,5
