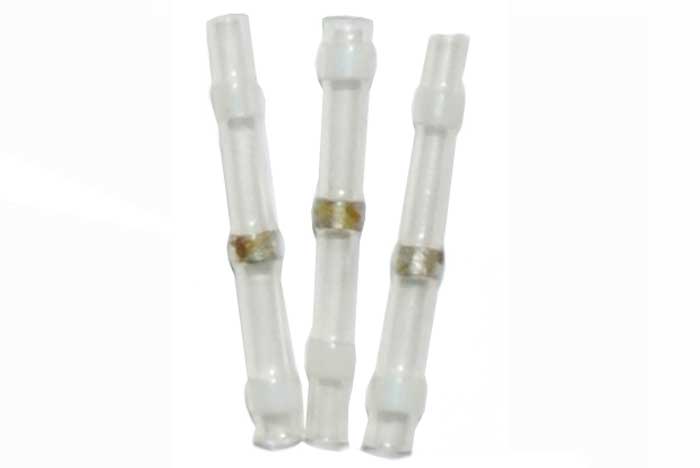

Термоусаживаемая гильза ТГ-11
Описание
Термоусаживаемая гильза ТГ-11 предназначена для соединения контактов, подверженных длительному воздействию внешней влажной среды.
Устройство и принцип действия
В процессе установки гильза нагревается и происходит одновременная усадка оболочки и расплавление оловянного припоя, который спаивает концы проводников. Дополнительной защитой служат клеевые кольца, герметизирующие спаянный участок.
Гильза ТГ-11 не подходит для соединения алюминиевых проводников, так как при нормальных условиях алюминий не спаивается оловом.
Для монтажа не требуется специальный инструмент - достаточно нагревателя (электрофен, газовая горелка), способного прогреть соединения до 160°С.
| Параметры | Значение |
| Артикул | А0150040070 |
| Рабочий диапазон температур | -55°С~+125°С |
| Диапазон температур усадки | 80°С-180°С |
| Начальная температура плавки припоя | 160°С |
| Усадка гильзы | 2:1 |
| Степень защиты | IP67 |
| Внутренний диаметр (до усадки) а, мм | 1,7±0,2 |
| Толщина стенки (до усадки) b, мм | 0,40±0,15 |
| Внутренний диаметр (после усадки) а, мм | 1,1±0,2 |
| Толщина стенки (после усадки) b, мм | 0,50±0,15 |
| Внутренний диаметр (кольцо припоя) с, мм | 1,8±0,1 |
| Толщина стенки (кольцо припоя) d, мм | 0,35±0,15 |
| Ширина кольца (кольцо припоя) е, мм | 2,0±0,1 |
| Сечения кабеля, мм2 | 0,25-0,34 |
| L, мм | 25±1,5 |
