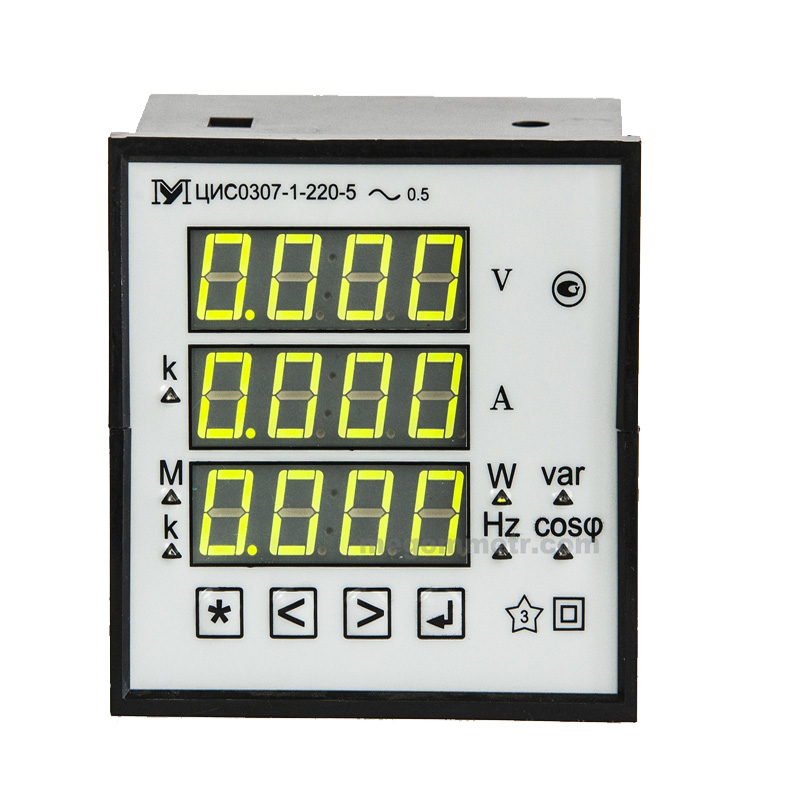

Измерители ЦИС0307-1

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель ЦИС0307-1 предназначен для измерения электрических параметров однофазных, трехфазных трехпроводных и трехфазных четырехпроводных сетей переменного тока: линейных и фазных напряжений, силы тока по фазам, активной и реактивной мощности в четырех квадрантах (как в сторону нагрузки, так и в сторону генерации), коэффициента мощности, частоты.

Характеристики

  • измеритель имеет аналоговый выход 4–20 mA и релейные выходы (замыкание контактов реле при достижении контролируемой величины значения заранее установленной уставки).
  • индикация результатов измерения измерителей – цифровая на трех четырехразрядных светодиодных индикаторах
  • класс точности – 0,5
  • габаритные размеры измерителей – 96x96x90 мм
  • диапазон измерения частоты переменного тока контролируемой сети от 40 Hz до 65 Hz;
  • диапазон измерения коэффициента мощности от - 0,5…1,0…+0.5;
  • класс точности – 0,5, пределы допускаемой приведенной основной погрешности измерения напряжения, тока, реактивной и активной мощностей, частоты, коэффициента мощности не превышают 0,5 % от номинального значения соответствующего параметра;
  • электропитание осуществляется от сети переменного или постоянного тока напряжением от 100 V до 250 V;
  • потребляемая мощность от источника питания – не более 5 V × А;
  • входной ток цепи измерения напряжения измерителей не более 250 μ A;
  • падение напряжения на зажимах цепи измерения тока не более 0,5 V;
  • измерители имеют: аналоговый выход с диапазоном изменения выходного тока от 4 mA до 20 mA при изменении контролируемой величины от нуля до конечного значения диапазона измерения выбранного параметра;
  • измерители имеют три релейных выхода, которые замыкают контакты реле при достижении контролируемого параметра установленной величины;.
  • габаритные размеры измерителей – 96 mm x 96 mm x 90 mm;
  • масса: не более 0,4 kg;
  • степень защиты корпуса измерителя IP30 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)».
Исполнение измерителя Диапазон измерения Номинальное напряжение сети, V Количество фаз сети
Напряжения, V тока, A мощностей, W, var
ЦИС0307-1-220-5 30-250 0,05-5,5 1,5-1375 220 1
ЦИС0307-1-220-1 30-250 0,01-1,2 0,3-300 220 1
