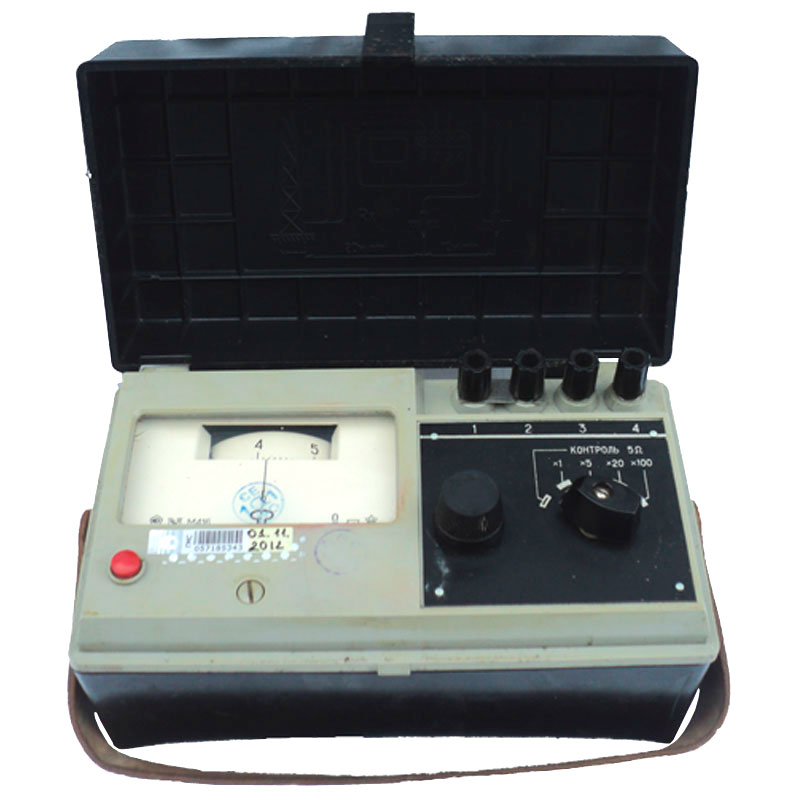

Измеритель сопротивления заземления М416

No votes yet
Категория:

Измеритель сопротивления заземления М416 предназначены для измерения сопротивления заземляющих устройств, активных сопротивлений, а также может быть использован для определения удельного сопротивления грунта. Диапазон измерения от 0,1 Ом до 1000 Ом.

Измеритель сопротивления заземления М416 рассчитан для работы при температуре окружающего воздуха от -25°С до +60°С и относительной влажности до 95% при температуре плюс 35°С.

Особенности

Прибор снят с производства, современными аналогами заменяющими М416 являются измерители сопротивления заземления:

  • 4107,
  • Ф4103- М1.

Технические характеристики

  • Прибор имеет четыре диапазона измерения:
    • 0,1 Ом — 10 Ом;
    • 0,5 Ом — 50 Ом;
    • 2 Ом — 200 Ом;
    • 10 Ом – 1000 Ом
  • Основная погрешность приборов не превышает ± (5 + (N/Rx-1)) в процентах от измеряемой величины при сопротивлениях вспомогательного заземлителя и зонда не более:
    • 500 Ом в диапазоне 0,1 — 10 Ом;
    • 1000 Ом в диапазоне 0,5 — 50 Ом;
    • 2500 Ом в диапазоне 2 — 200 Ом;
    • 5000 Ом в диапазоне 10 — 1000 Ом;

где N — конечное значение диапазона, Ом, Rx — измеряемое сопротивление, Ом.

  • Питание прибора М416 — сухие элементы напряжением 4,5 В.
  • Потребляемый ток — не более 90 мА.
  • Один комплект сухих элементов обеспечивает не менее 1000 измерений.
  • Напряжение на зажимах прибора при разомкнутой внешней цепи и номинальном значении напряжения источника питания — не менее 13 В.
  • Дополнительная погрешность, вызванная влиянием блуждающих токов частоты 50 Гц не превышает половины основной погрешности.
  • Масса прибора М416 без упаковки — не более 3 кг.
  • Габаритные размеры — 245х140х170 мм.
