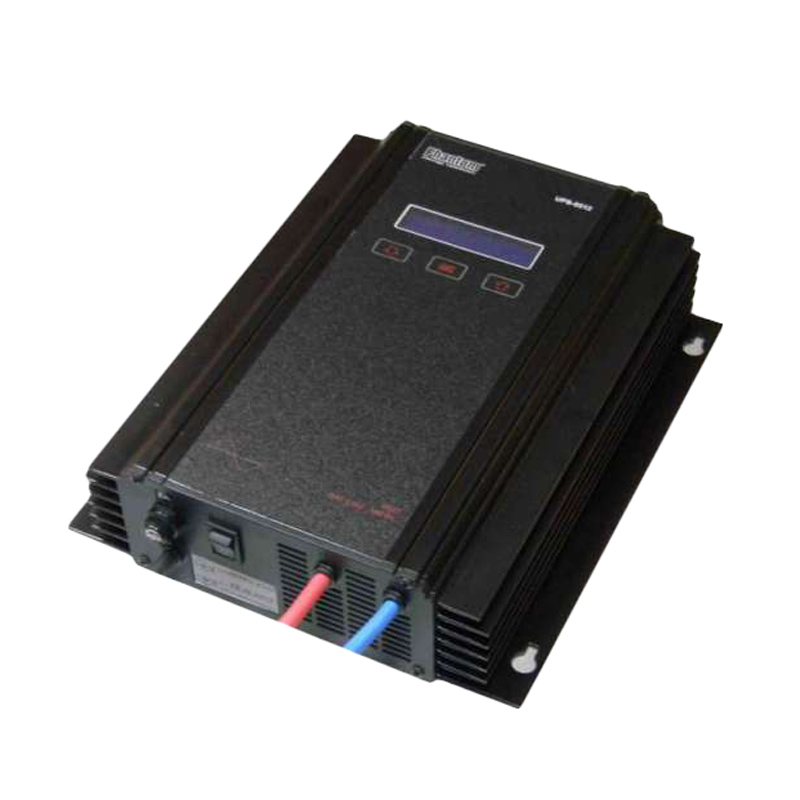

Источник питания Phantom UPS-0512

Источник бесперебойного питания Phantom UPS-0512 является электротехническим прибором, обеспечивающим защиту и электроснабжение производственного оборудования и бытовых электроустройств.

Назначение

Используется для организации электропитания синусоидальным напряжением. Применяется в качестве источника электроснабжения электрооборудования, критичного к форме питающего напряжения:

  • электродвигателей (в том числе, насосных установок отопительных систем),
  • газовых котлов, управляемых электронными системами,
  • аудио- и видеоустройств,
  • компьютерной техники,
  • систем автоматизации и др.

Устройство и работа

Особенностями ИБП Phantom UPS-0512 являются:

  • правильность синусоидального выходного напряжения в любом рабочем режиме,
  • независимость формы выходного напряжения от типа нагрузки,
  • синхронность перехода между рабочими режимами «Сеть» и «Батарея»,
  • подключение нагрузки посредством розеточного разъема, размещенного на задней панели.

Схемно-структурная топология прибора соответствует формату «Off-Line». Ее преимущество заключается в транзитном питании нагрузки сетевым напряжением и заряде АКБ при нахождении входного напряжения в заданном интервале. Пропадание входного напряжения или его выход за границы заданного интервала приводит к переключению электроснабжения нагрузки на заряд, накопленный АКБ. Зарядный узел ИБП построен по интеллектуальной схеме, обеспечивающей долговечность эксплуатации АКБ.

Функционирование ИБП  осуществляется по схеме с транзитным нулевым проводником. Этим достигается нормальное функционирование газовых котлов, оснащенных системой электронного управления. Включение ИБП производится в разрыв электрического соединения между электросетью и нагрузкой.

Информация о параметрах рабочего режима отображается на точечных светодиодных индикаторах, размещенных на торцевой панели корпуса. Допустим вывод информации на внешнюю панель управления с ЖК-дисплеем. Эта панель подключается через специальный разъем.

Пользователю доступна активация функции работы ИБП в экономичном режиме, который обеспечивает снижение энергопотребления от АКБ при питании нагрузки, включающейся периодически (например, автоматизированных отопительных котлов). Режим экономии энергопотребления обеспечивает увеличение длительности функционирования инвертора от заряженной АКБ.

Название завод Фантом

Источник Phantom UPS-0512

Интервал нижнего предела подключения АКБ

150…210 Вольт

Интервал верхнего предела подключения АКБ

230…255 Вольт

Длительность реагирования

5 миллисекунд

Напряжение на выходе при подключенной АКБ

210…240 Вольт

Погрешность напряжения на выходе при подключенной АКБ

<1%

Напряжение внешней АКБ

12 Вольт

Рабочая мощность

700 ВА / 500 Вт

Длительность срабатывания защиты при перегрузке 105%

5 секунд

Длительность срабатывания защиты при перегрузке 150%

1 секунда

Интервал зарядного тока АКБ

6…20 секунд

Гарантийный срок

24 месяца

Размеры блока

230х65х217 мм

Масса источника

3 кг
