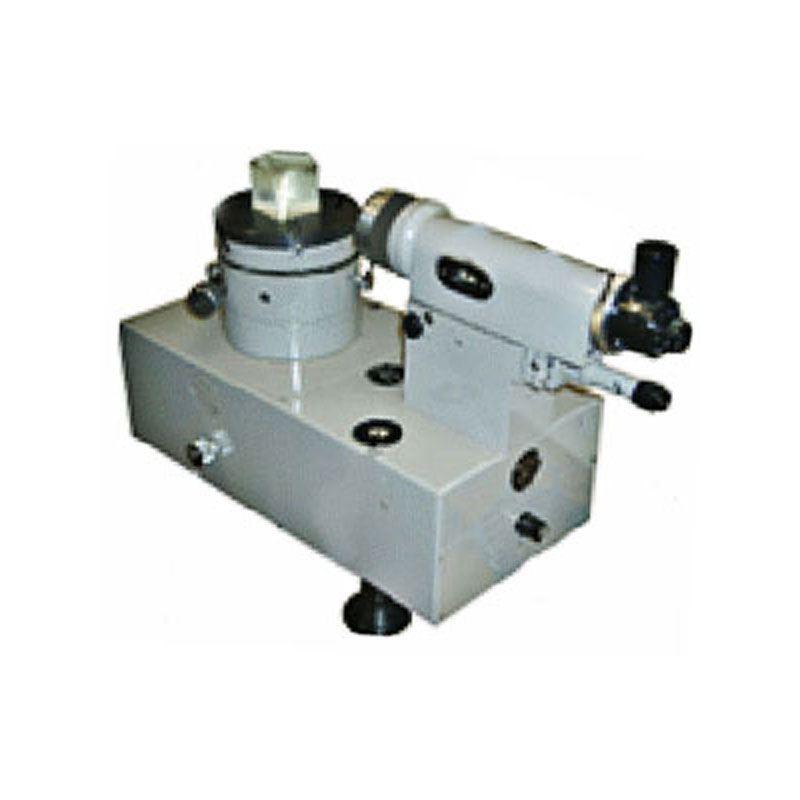

Гониометр Г5М

Гониометр Г5М является прибором оптического направления. Продукт измеряет угол, который образовывают плоские грани в твердых телах.

Об оборудовании

Гониометр Г-5М может вычислить показатель преломления, а так же дисперсии у прозрачного твердого тела. Помимо данного действия, он может проанализировать качество любой оптической системы. Вычисление угла происходит в гониометре благодаря устройству – эталонная шкала прибора.

Изготавливая отражательную призму, эксперт может допустить ошибку в изготовлении ее угла. Это может потянуть за собой невозможность разворота призмы в пластинку плоскопараллельной характеристики. При этом действие призмы придерживается эквивалентности относительно действия клина. Последствиями являются создание хроматизма; либо процесс отклонения линии для визирования. Гониометр Г5М последовательно фиксирует положение плоской поверхности вычисляемого угла, при этом отчитываются все положения благодаря лимбу нашего прибора.

Состав, работа

Сама конструкция гониометра имеет основные части: автоколлиматор; микроскоп; корпус; столик, на котором расположен лимб и осевая система. Лимб и столик вращаются при внешнем воздействии персонала. Но можно поворачивать их благодаря микрометренному винту. Чтобы правильно расположить призму, столик можно наклонить по двум взаимно перпендикулярным плоскостям. Для вычисления высотного показателя столика, требуется набор со специальными пластинами.

Отсчетная система и автоколлиматор составляют оптическую схему. Автоколлиматор это телескопическая система, которая имеет внутреннюю фокусировку. В отсчетном устройстве находятся: подсветка; лимб из стекла; мостик; оптический микрометр; отсчетный тип микроскопа. Лимб сделан со шкалой, на которую нанесены 1 080 делений. Одно деление имеет размер 20 градусов. На 1 градус настроена оцифровка деления. Штрихи лимбу передаются через мостик на противоположную сторону лимба. Это уменьшает эксцентриситет лимба от значения отсчета. На оптическом микрометре выводятся картинки с двумя диаметральными противоположными участками лимба.  Штрихи лимба и штрихи на шкале микрометра можно рассмотреть в окуляре. Изображения соединяются через подвижные клинья.

  • Автоматический коллиматор имеет 40 краткое увеличение.
  • Объектив разработан с 40 сантиметровым фокусным расстоянием.
  • Объектив владеет световым диаметром в размере 50 миллиметров.
  • Зрительное поле в коллиматоре захватывает 50 градусов обзора.
  • Разрешение имеет предел 3 градуса.
  • Шкала в микрометре имеет цену деления в 1 единицу.
  • За один прием можно измерить угол при погрешности в 5 единиц.
  • Оправа объектива коллиматора находится на расстоянии минимум 120 миллиметров, от оси, где вращается лимб.
  • Столик располагается относительно оси объектива в размере минимум 30 миллиметров.
  • Максимальный вес объекта, который можно положить на столик, может достигнуть примерно 8 200 грамм.
  • Общие параметры размеров: 61 см в длину; 26 см ширина; 37 см высотный показатель.
  • Общая массовая характеристика равна 30 килограмм.
