Гидравлические панели ПР 6-3Х-44

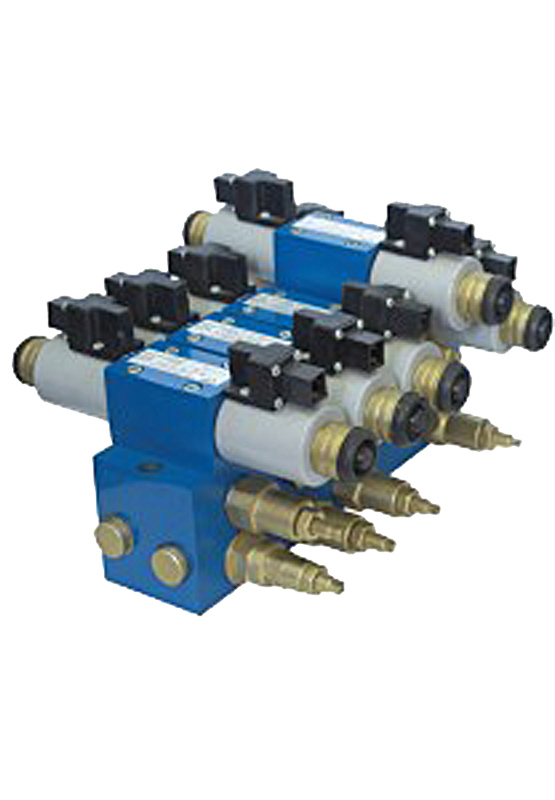

Гидравлические панели ПР 6-3Х-44, ПР 6-3Х-44-1Х44.1, ПР 10-3Х-44 представляют собой механические узлы, которые устанавливаются в гидравлические системы оборудования с целью эффективного управления работой всех их исполнительных элементов.

Особенности исполнения

Гидропанели собраны на одной платформе, которая имеет 4 золотника и один обратный клапан. Управление работой золотников осуществляется через электромагнитную систему. Устройства выпускаются в модификациях с величиной условного прохода 6,0 и 10,0 мм с расходом рабочей жидкости соответственно 16,0 л/мин и 40,0 л/мин. Номинальная величина давления, на которую рассчитана панель, составляет 25 МПа.

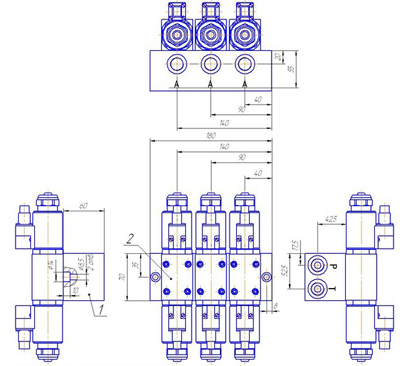

Рис.1 Габаритные и установочные размеры Гидропанели ПР 6-3Х-44
