Панели ПКР-М6-2
Описание
Панели клеммные резьбовые ПКР-М6-2 используются для соединения электроцепей высокой мощности, панелях питания, электрических пусковых цепей, релейных шкафах, формирования зависимостей в управленческих схемах приводами стрелочными, схемах стивов. Также изделия применимы для монтажа перемычек и розеток. Это электромагнитные устройства нейтрального типа. Розетки в составе СЦБ используются в метрополитене и на железной дороге.

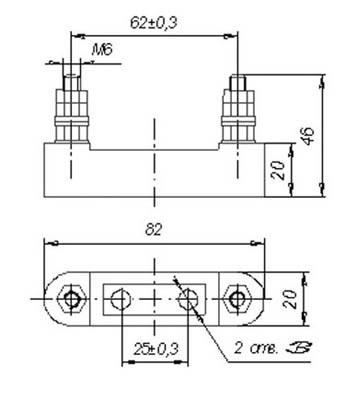

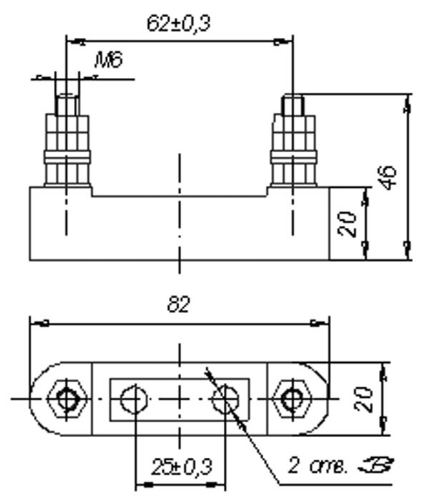

Рис.1 - Схема габаритных размеров панели клеммной резьбовой ПКР-М6-2
Характеристики
|
Параметры |
Показатели |
|
Предельный ток через контакт розетки |
15 А |
|
Напряжение переменного и постоянного тока |
250 В |
|
Относительной влажностью:
|
До 98% До 70% |
|
Реле надежно работают при температуре окружающего воздуха |
от –50° С до +60° С |
|
Габариты в мм |
82*20*20 мм |
|
Расстояние между клеммами |
62+/-0,3 |
