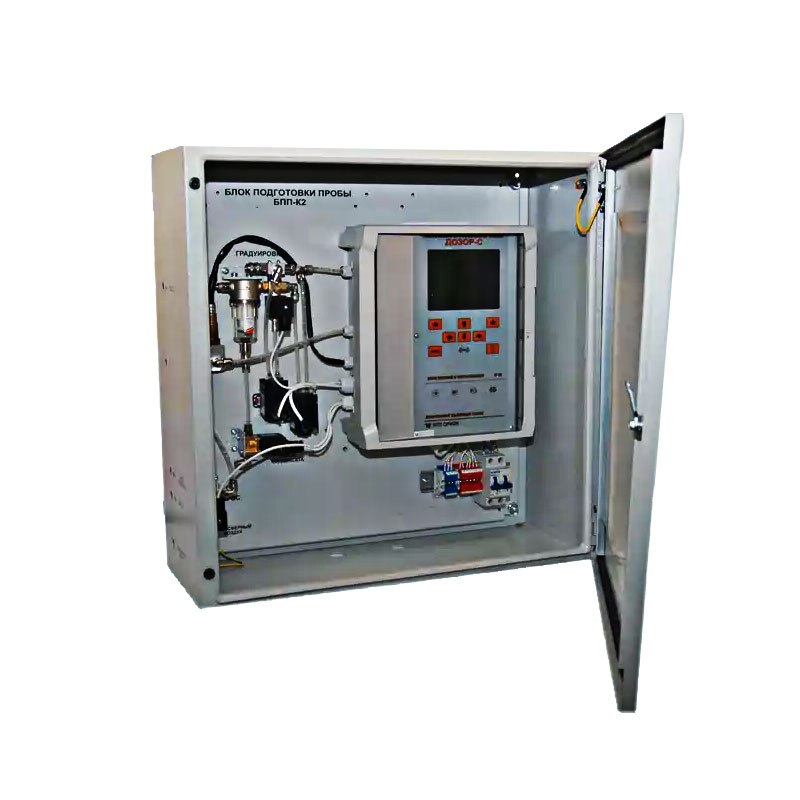

Газоанализатор отходящих газов ДОЗОР-С

Газоанализатор ДОЗОР-С отходящих газов стационарного типа – специализированный комплекс анализа газов для определения их состава. Способен работать в ручном или автоматическом режимах. Снабжен электрохимическими датчиками и системой принудительного забора проб. Имеет щитовую компоновку, предусматривающую монтаж на стеновом стенде. Оснащен интерфейсным разъемом для подключения ПК с целью внешнего мониторинга показателей и изменения настроек работы прибора.

Назначение газоанализатора

Устройство данного типа применяется преимущественно в качестве составного элемента оборудования котельных для осуществления постоянного мониторинга соотношения воздух/топливо с целью минимизации вредных выбросов и повышения КПД котельной установки. Кроме того, прибор способен осуществлять определение точного состава отходящих газов (выбросов), калибровку конденсатосборника и управление приводом механизма подкачки воздуха для оптимизации сгорания топлива в котле. Функционал прибора позволяет определять объем содержания кислорода, сероводорода, оксидов азота и углерода, а также диоксидов азота, углерода, и серы.

Устройство и работа

Конструктивно стационарный газоанализатор ДОЗОР-С состоит из составных частей, смонтированных в едином щитовом блоке. В состав комплекса газоанализа включены: зонд газозабора, монтируемый в дымоходе; линия отбора пробы; блок подготовки пробы (охлаждение, фильтрация, дозировка); блок электрохимических датчиков; блок анализа данных; блок управления и светозвуковой индикации.

Принцип работы устройства: отходящий газ через зонд поступает в линию отбора, откуда закачивается в блок подготовки пробы. После очистки газа от пыли и влаги, а также его охлаждения, происходит дальнейшее продвижение дозированного объема к датчикам комплекса, проводящим анализ пробы. Данные с датчиков поступают в блок анализа, имеющий микроконтроллер для осуществления вычислений и память для хранения результатов. Окончательный результат анализа пробы газа выводится на дисплей и/или передается на подключенный ПК. В случае выхода показателей за установленные в настройках пороги, устройство осуществляет светозвуковую индикацию и активирует привод управления механизмом подкачки воздуха в котел, если последнее установлено в настройках.

Тип устройства

Стационарный газоанализатор

Тип сети питания

Переменный ток

Напряжение сети питания, В

220

Частота тока питания, Гц

50

Количество каналов измерения

2

Выходной сигнал

Токовый/на контакты реле

Унифицированный токовый сигнал, мА:

первый канал

0 – 5

второй канал

4 – 20

Функция калибровки «нуля»

Автомат. 1 раз в час/программируемая

Режим управления конденсатосборником

Автоматический

Кол-во контактов реле на каждый канал измерения

2

Параметры контактов реле

220 В; 2,5А

Тип интерфейсного разъема

RS-232/RS-485

Допустимая температура дымовых газов, макс, 0С

800

Количество сохраняемых результатов измерений

2000
