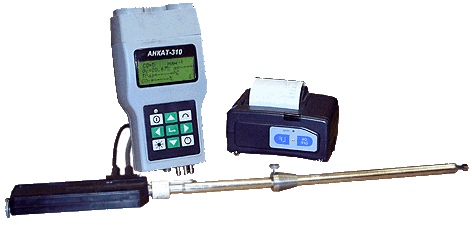

Газоанализатор АНКАТ-310
Описание
Газоанализатор АНКАТ-310 предназначен для проведения периодического измерения параметров дымовых газов и температуры при проведении регулировочных работ по оптимизации режима горения различных видов топлива (газ, уголь, мазут и др.).
Область применения
Может быть использован службами энергопредприятий; организациями, проводящими ремонт и наладку котельного оборудования; предприятиями, эксплуатирующими топливосжигающие установки, а также службами экологического и газового надзора.
Тип газоанализатора - переносной.
Способ забора пробы - принудительный (встроенный побудитель расхода).
Режим работы - периодический.
Принцип работы – электрохимический.
Достоинства
- газоанализатор помещается в руке или крепится на металлической стене с помощью чехла с магнитной вставкой;
- время работы без калибровки 6 месяцев;
- сохранение измеренной информации (до 200 результатов), возможность ее передачи на ПЭВМ или распечатки на термопринтере;
- установка чувствительных элементов на разъемах, простота их замены;
- встроенный побудитель расхода;
- широкий температурный диапазон;
- автоматический контроль неисправности;
- автоматическое отключение побудителя при перегрузке по концентрации измеряемых компонентов газовой смеси;
- малые габариты и масса ;
- надежная защита от пыли и влаги.
Характеристики
| Измеряемый компонент | Участок диапазона измерения, в котором нормируется основная погрешность (диапазон показаний) | Пределы допускаемой основной абсолютной (относительной) погрешности измерения, Dд (dд) |
| CO |
0-400 млн-1 |
± 20 млн-1 |
|
400-8000 млн-1 (0 – 12000) |
± (20+0,1(СВХ-400)) млн-1 |
|
| О2 | 0 – 21% об.доли (0 – 30) | ± 0,2 %об. доли |
| NO |
0-200 млн-1 200-2000 млн-1 (0 – 4000) |
± 20 млн-1либо (± 10%) |
| SO2 |
0-200 млн-1 200-3000 млн-1 (0 – 5000) |
± 20 млн-1либо (± 10%) |
| Давление/ разряжение | -5 – +5 кПа | ± 0,1% кПа |
| Время прогрева, мин, не более | 3 | |
| Время срабатывания, с, не более |
60 40 |
для канала измерения О2 |
| Температура окружающей среды, ° С | 0 – 45 | |
| Время работы без подзарядки, ч, не менее | 8 | |
| Температура газовой смеси, ° С | 0 – 1050 | |
|
Влажность газовой смеси, г/м3, не более |
50 150 |
для АНКАТ-310-03, -06 с термохолодильником |
|
Содержание пыли в газовой смеси, г/м3, не более |
0,5 150 |
для АНКАТ-310-03, -06 с термохолодильником |
| Номинальное напряжение питания от 6 встроенных аккумуляторов, В | 7,2 | или от 6 батареек т/р АА |
| Габаритные размеры, мм, не более | 110х200х75 | |
| Длина погружной части пробозаборника, мм | 300, 500 или 900 | По заказу |
| Масса, кг, не более | 0,95 | |
| Срок службы, лет, не менее | 10 | без учета срока службы ЭХЯ |
Газоанализатор обеспечивает одновременную цифровую индикацию значений всех измеряемых и расчетных параметров на встроенном ЖК дисплее с подсветкой.
Калибровка и установка режимов газоанализатора осуществляется с помощью меню, выводимого на буквенно-цифровой ЖК дисплей и проводится один раз в 6 месяцев.
Газоанализатор хранит информацию о проведенных измерениях, с привязкой к реальному времени.
Для обеспечения работы газоанализатора совместно с ПЭВМ поставляется программное обеспечение, которое позволяет: вводить при помощи ПЭВМ в газоанализатор список мест контроля с привязкой к реальному времени, построение таблиц и графиков на ПЭВМ по данным, считанным с газоанализатора, просмотр данных на мониторе.
Комплектация
Комплект поставки
- газоанализатор,
- футляр,
- устройство зарядно-питающее,
- ЗИП,
- эксплуатационная документация.
Дополнительно за отдельную плату газоанализатор может комплектоваться выносным пробозаборником, термохолодильником, термопринтером, программным обеспечением для работы с ПЭВМ.
Для проверки газоанализатора за отдельную плату поставляются 4-х литровые баллоны с поверочными газовыми смесями ПГС, вентиль точной регулировки ВТР, индикатор расхода ИР.
Модификации
|
Модификация газоанализатора |
Измеряемые параметры |
Расчетные параметры (диапазон) |
|
АНКАТ-310-01 АНКАТ-310-04 |
Концентрация СО Концентрация О2 Температура газовой смеси Температура окружающей среды |
Концентрация СО2(0 – 25)% КПД по обратному балансу (0 – 99,9)% Коэффициент избытка воздуха a (1 –9,99) |
|
АНКАТ-310-02 АНКАТ-310-05 |
Концентрация СО Концентрация О2 Концентрация NO Давление/ разрежение газовой смеси Температура газовой смеси Температура окружающей среды |
Концентрация СО2 Концентрация NOX(0 – 4000) млн-1 КПД по обратному балансу Коэффициент избытка воздуха a Потери тепла с отходящими газами (0 – 99,9)% Потери тепла вследствие химической неполноты сгорания топлива (0 – 99,9)% Потери тепла с водяными парами (0 – 99,9)% |
|
АНКАТ-310-03 АНКАТ-310-06 |
Концентрация СО Концентрация О2 Концентрация NO Концентрация SO2 Давление/ разрежение газовой смеси Температура газовой смеси Температура окружающей среды |
Концентрация СО2 Концентрация NOX КПД по обратному балансу Коэффициент избытка воздуха a Потери тепла с отходящими газами Потери тепла вследствие химической неполноты сгорания топлива Потери тепла с водяными парами |
В модификациях АНКАТ-310-01, -02, -03 используются электрохимические ячейки фимы City Tehnology Ltd.
В модификациях АНКАТ-310-04, -05, -06 - ячейки производства ФГУП СПО “Аналитприбор”
