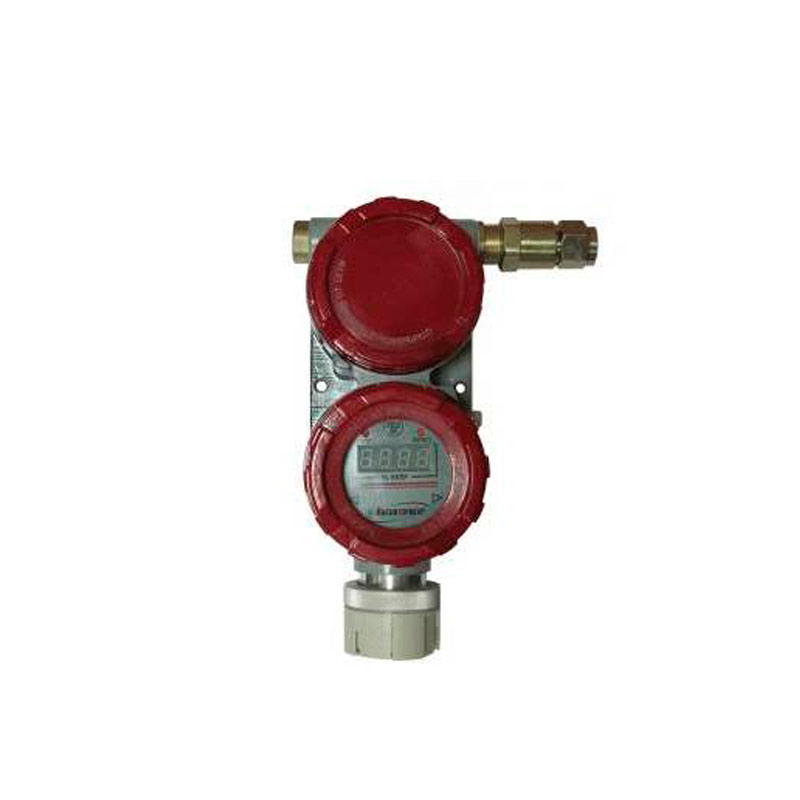

Датчики-газоанализаторы ДАК

Average: 9 (1 vote)
Категория:

Датчики-газоанализаторы ДАК предназначены для непрерывного автоматического измерения довзрывоопасных концентраций метана (СН4), пропана (С3Н8), суммы предельных углеводородов С1 - С10 (ΣСН), в том числе паров нефти и нефтепродуктов, объемной доли диоксида углерода (СО2) в воздухе рабочей зоны помещений и открытых пространств, в том числе во взрывоопасных зонах производственных помещений и наружных установок, а также для измерения объемной доли ацетилена (С2Н2) в газовых магистралях технологических объектов.

Область применения

Датчики-газоанализаторы широко используются для контроля воздуха рабочей зоны, в том числе в составе систем контроля атмосферы промышленных объектов повышенной опасности СКАПО и измерение параметров технологических процессов.

Технические характеристики
Параметры Значения
Тип газоанализаторов стационарный
Рабочее расположение вертикальное, датчиком вниз
Принцип действия оптико-абсорбционный

Газоанализаторы выполнены во взрывозащищенном исполнении и имеют маркировку взрывозащиты:

  • для газоанализаторов ИБЯЛ.418414.071,-01...-08 (питание может осуществляться от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042, -01...-22);
  • для газоанализаторов ИБЯЛ.418414.071-17...-20 (питание может осуществляться от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042-23...-34).
”1Exd[ib]IICT6X”
”1ExdIICT6X”
Длина линии связи не более 1 км
Степень защиты газоанализаторов IP65

Габаритные размеры, мм, не более:

  • для газоанализаторов ИБЯЛ.418414.071,-01...
  • для газоанализаторов ИБЯЛ.418414.071-17...
08 длинна - 160, ширина - 160, высота - 250
20 длин-на - 200, ширина - 160, высота - 250
Масса газоанализаторов, кг не более 6,0
Время срабатывания сигнализации (кроме С2Н2) не более 15 с
Средний срок службы не более 10 лет

*При установке газоанализаторов ИБЯЛ.418414.071-17...-20 во взрывоопасной зоне кабель питания должен прокладываться в защитной оболочке.

Модификации
Обозначение Наименование Диапазон измерений Пределы допускаемой погрешности Температура окружающей среды, °С Способ забора пробы Напряжение источника питания, В
ИБЯЛ.418414.071 ДАК-СН4-100 0 – 100 , %НКПР ± 5 %НКПР от - 40 до + 50 диффузионный от 11 до 16,
ток не менее 200 мА
(ток потребления газоанализатора  не более 160 мА, мощность 2,5 Вт)
ИБЯЛ.418414.071-01 ДАК-С3Н8-50 0 – 50, %НКПР ± 5 %НКПР
ИБЯЛ.418414.071-02 ДАК-СО2-1 0 – 1, % об. ± 0,025 % об.
в диапазоне (0 – 0,5)
      ± 5 % (относительная)
в диапазоне (0,5 – 1)
ИБЯЛ.418414.071-03 ДАК-СН4-100В 0 – 100 , %НКПР ± 5 %НКПР от + 1 до + 70
ИБЯЛ.418414.071-04 ДАК-С3Н8-50В 0 – 50, %НКПР ± 5 %НКПР
ИБЯЛ.418414.071-05 ДАК-СО2-1В 0 – 1, % об. ± 0,025 % об.
в диапазоне (0 – 0,5)
      ± 5 % (относительная)
в диапазоне (0,5 – 1)
ИБЯЛ.418414.071-06 ДАК-С2Н2-30В 0 – 30, %об. ± 6 % (приведенная) от + 5 до + 45 принудительный
ИБЯЛ.418414.071-07 ДАК-С2Н2-100В 0 – 100, %об. ± 1,8 % об. в диапазоне (0 – 30)
      ± (1,8+0,2(Свх-30)) % об.
в диапазоне (30 – 100)
ИБЯЛ.418414.071-08 ДАК- S СН-100 0 – 100 , %НКПР ± 5 %НКПР от - 40 до + 50 диффузионный
ИБЯЛ.418414.071-17 ДАК-СН4-100Н1 0 – 100 , %НКПР ± 5 %НКПР от - 60 до + 60 диффузионный
или
принудительныйв зависимости от заказа
от 11 до 30, ток не менее 300 мА
(ток  потребления  не более  300 мА, мощность 5 Вт)
ИБЯЛ.418414.071-18 ДАК-С3Н8-50Н1 0 – 50, %НКПР ± 5 %НКПР
ИБЯЛ.418414.071-19 ДАК-СО2-1Н1 0 – 1, % об. ± 0,025 % об.
в диапазоне (0 – 0,5)
      ± 5 % (относительная)
в диапазоне (0,5 – 1)
ИБЯЛ.418414.071-20 ДАК- S СН-100Н1 0 – 100 , %НКПР ± 5 %НКПР

В - высокотемпературный;
Н1 - низкотемпературный.

В стандартный набор поставки датчика-газоанализатора ДАК входит:

  • ЗИП,
  • эксплуатационная документация.

Дополнительно, за отдельную плату, поставляются:

  • 4-х литровые баллоны с поверочными газовыми смесями (ГСО-ПГС),
  • вентиль точной регулировки ВТР (ИБЯЛ.306577.002),
  • индикатор расхода ИР (ИБЯЛ.418622.003-04),
  • выносной блок управления и индикации (ИБЯЛ.421252.001-01) для газоанализаторов ИБЯЛ.418414.071,-01...-08 или пульт контроля (ИБЯЛ.422411.005) для газоанализаторов ИБЯЛ.418414.071-17...-20,
  • блок местной сигнализации БМС (ИБЯЛ.411531.005).
