Фильтры ячейковые карманные типа ФяК

No votes yet

Компания “Фолтер” предлагает Вам купить карманные фильтры, а именно ячейковые карманные фильтры воздуха. Ячейковый карманный фильтр от ООО “Фолтер-Украина” – это самое лучшее предложение на рынке страны по соотношению цены продукции и ее качественных характеристик.

Фильтры типа ФяК предназначены для очистки от пыли наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования воздуха.

Общее устройство

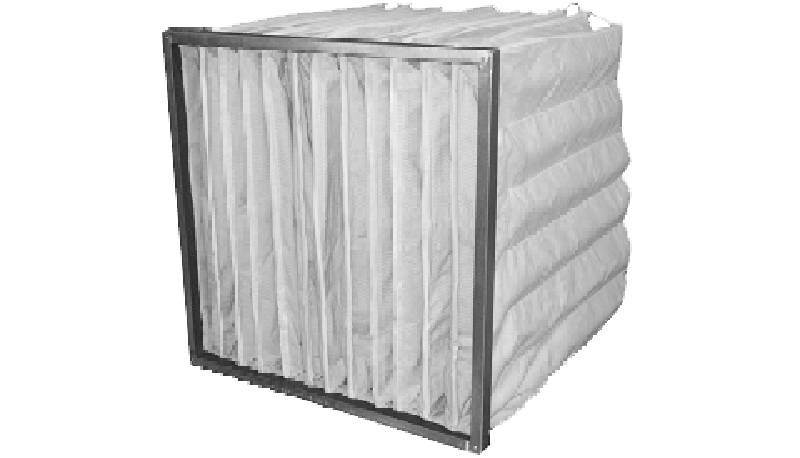

Фильтры состоят из металлической рамки и фильтрующего материала, сшитого в виде карманов Противоположные поверхности карманов стянуты ограничителями, что препятствует сильному раздуванию и слипанию смежных карманов. Для фиксации расположения карманов под напором воздушного потока, они связываются между собой при помощи тесьмы.

Класс фильтра ФяК по ГОСТ Р 51251-99, EN 779 (Evrovent 4/9)
Номинальная удельная воздушная нагрузка м3/ч.м2 площади входного сечения
Аэродинамическое сопротивление, Па
Эффективность очистки, %
Начальное
Рекомендуемое конечное

Технические характеристики
G3 (EU3) 10000-11400 20÷40 250 56
G4 (EU4) 10000-11400 40÷60 250 66
F5(EU5) 10000-11400 60÷70 450 75
F6(EU6) 10000-11400 80÷90 450 85
F7(EU7) 10000-11400 90÷110 450 92
F8/9(EU8/9) 10000-11400 120÷140 450 98

Номинальная производительность фильтра определяется по формуле:

Q = Fвхх qH,м3/ч,

где Fвх – площадь входного сечения фильтра, м2 (для стандартных размеров, см. табл.2; для нестандартных – произведение ширины на высоту);
qн – номинальная удельная воздушная нагрузка, м3/ч.м2 площади входного сечения (табл.1).

Параметры фильтров определялись согласно ГОСТ Р 51251 – 99 и “Руководства по испытанию и оценке воздушных фильтров для систем приточной вентиляции и кондиционирования воздуха”/М. Стройиздат, 1979.
Фильтры работоспособны и сохраняют свои технические характеристики при температуре очищенного воздуха от -400С до +700С.
Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.

Габаритный размер по входному сечению, мм
Площадь входного сечения, м2
Длина карманов L, мм
Количество карманов, шт
Ширина, В
Высота, А
Цифра (ы) в индексе фильтра ФяК
Значение
Цифра в индексе
Значение
Цифра в индексе

Габаритные размеры
500 500 0 0,25     5;7 5;7
287 592 1 0,17     3;4 3;4
592 592 2 0,35 300 3 6;8 6;8
490 287 3 0,14 600 6 5;7 5;7
490 592 4 0,29 800 8 5;7 5;7
305 610 5 0,186     3;4 3;4
610 610 6 0,37     6;8 6;8
592 892 7 0,53     6;8 6;8
287 892 8 0,17     3;4 3;4
490 892 9 0,44     5;7 5;7
287 287 01 0,08     3;4 3;4
305 305 05 0,09     3;4 3;4

Пример условного обозначения:

Расшифровка: ФяК 3362

  • 3 – класс фильтра G3;
  • 3 – длина карманов – 300мм;
  • 6 – количество карманов – 6 шт;
  • 2 – габаритный размер водного сечения 592 х 592мм (ширина х высота).

В таблице указаны основные стандартные типоразмеры и параметры карманных фильтров.

По заказу устанавливаются фильтры:

  • других габаритных размеров по входному сечению;
  • другой длины карманов;
  • другого количества карманов.

Пример условного обозначения фильтров нестандартных типоразмеров:

Расшифровка: ФяК F5 535х732х360-5

  • F5 – класс фильтра;
  • 535х732 – габаритные размеры (ширина х высота) входного сечения, мм.;
  • 360 – длина карманов мм.;
  • 5 – количество карманов, шт.

Техническое обслуживание

В процессе эксплуатации фильтров следует контролировать их аэродинамическое сопротивление по показаниям манометра, присоединенного к штуцерам, устроенным в стенках воздухоочистных камер до и после фильтров. При достижении перепадом давлений величины, указанной в проекте, или исходя из располагаемого давления в вентиляционной системе, необходимо производить замену фильтров.
