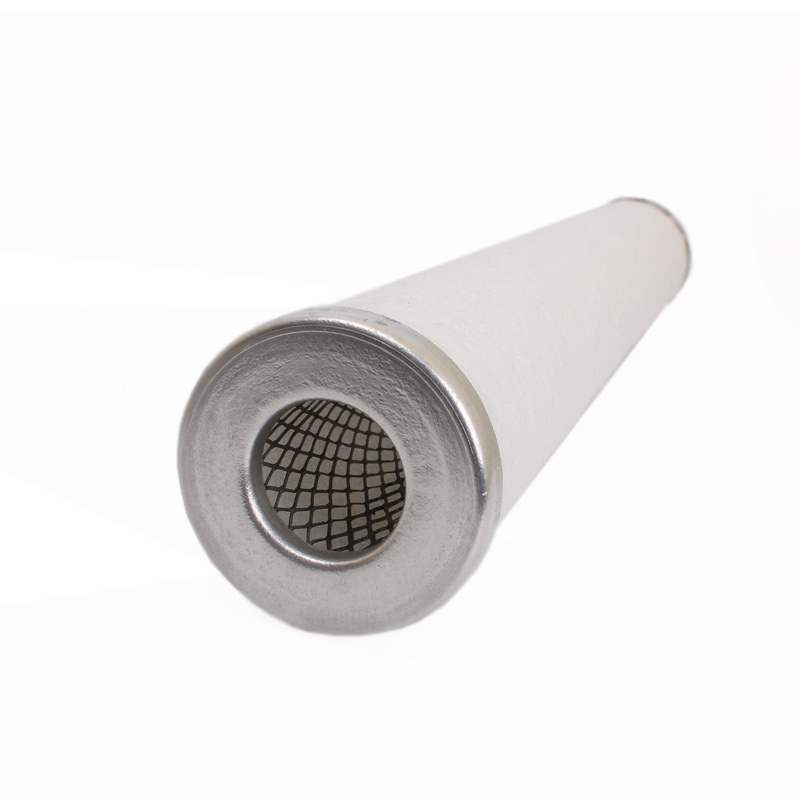

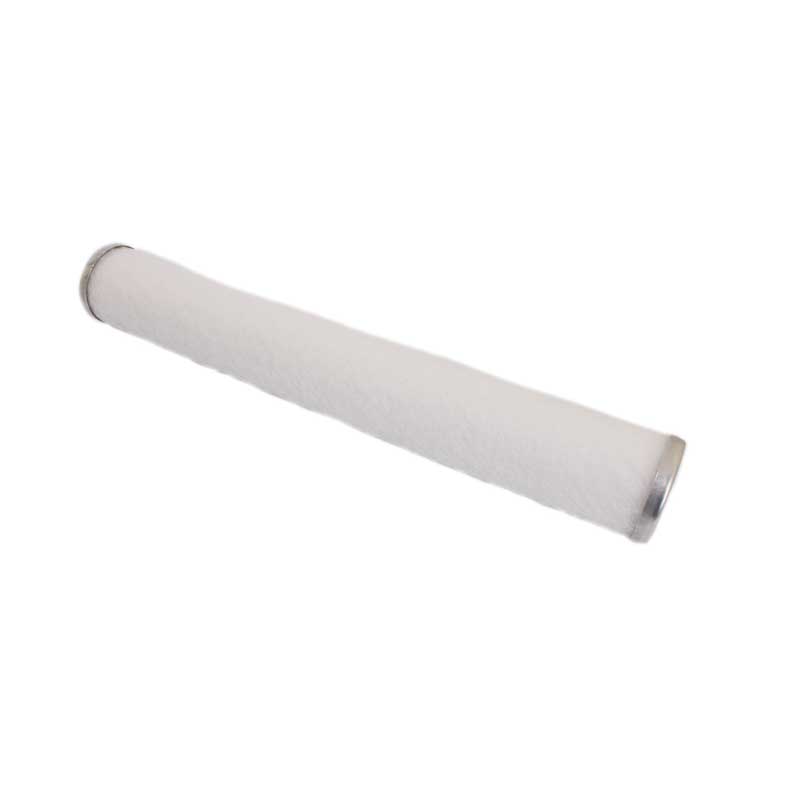

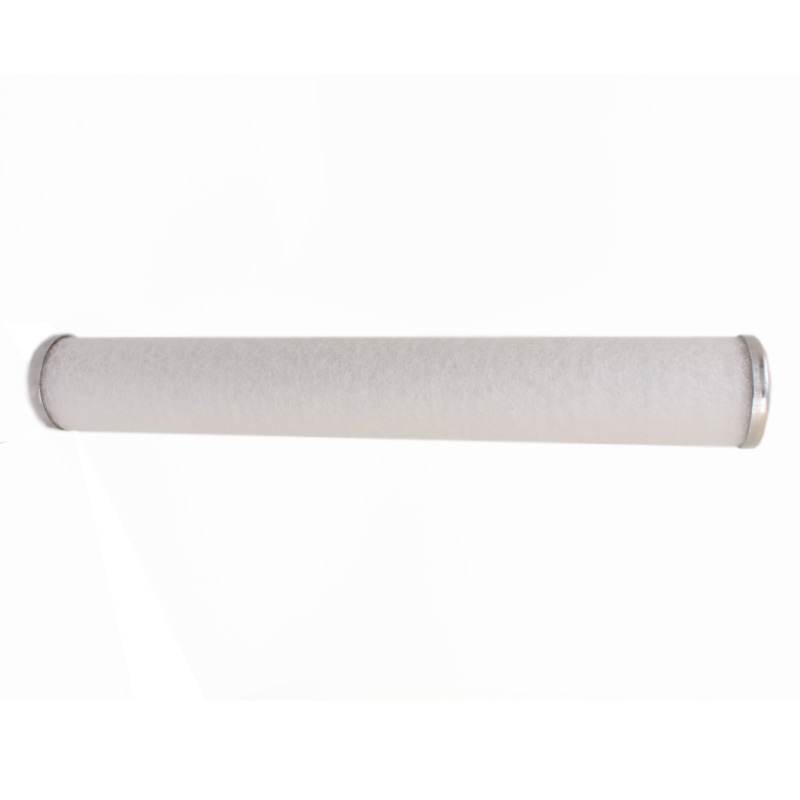

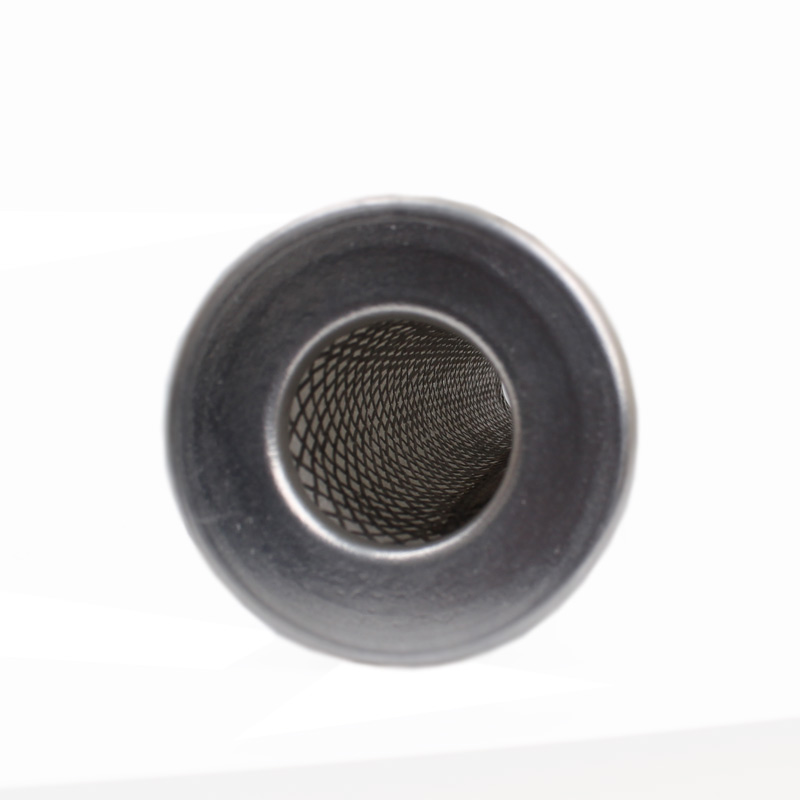

Фильтрующий элемент ЭТ-500, ЭП-500, ЭО-500

Average: 10 (1 vote)
Документация:

Фильтрующие элементы (фильтрэлемнты) ЭТ, ЭП, ЭО применяются в фильтрах для очистки сжатого воздуха серии ФСВ.

В качестве фильтрующего материала для изготовления элементов используются иглопробивное волокно и стекловолокно, обладающее высокой пористостью (до 96%). Фильтрация в элементах происходит изнутри наружу. Проходя через фильтрующую перегородку, водомаслянная аэрозоль постепенно коалесцирует (укрупняется) на перегородке, образуя большие капли, которые проталкиваются на внешнюю сторону фильтрующего элемента.

Технические характеристики

Фильтрующий

элемент

характеристики

срок

гидравлическое

сопротивление
кПА (кг/см2)

не более,

фильтрации

службы

начальное

насыщенного маслом

максимально допустимое

ЭП

Предварительная очистка (используется иглопробивное волокно). Улавливаются жидкие и твердые частицы размером более 5 мкм.
Эффективность улавливания частиц размером 1 мкм — 80%.

не регламентируется

1 (0,1)

3 (0,3)

60 (0,6)

ЭО

Основная очистка (используется супертонкое волокно). Полностью улавливаются частицы размером более 1 мкм. Эффективность очистки от частиц размером 0,3 мкм — 98%. Содержание масла в воздухе — не более 1,0 мг/м3.

не менее 3 000
рабочих часов (при работе в комплекте с ЭП)

2 (0,2)

15 (0,15)

60 (0,6)

ЭТ

Тонкая очистка (используется ультратонкое волокно). Эффективность очистки от частиц размером 0,3 мкм — 99,95%, остаточное содержание масла в воздухе — не более 0,05 мг/м3.

не менее 4 000 рабочих
часов (при работе в комплекте с ЭО)

4 (0,4)

3 (0,3)

60 (0,6)
