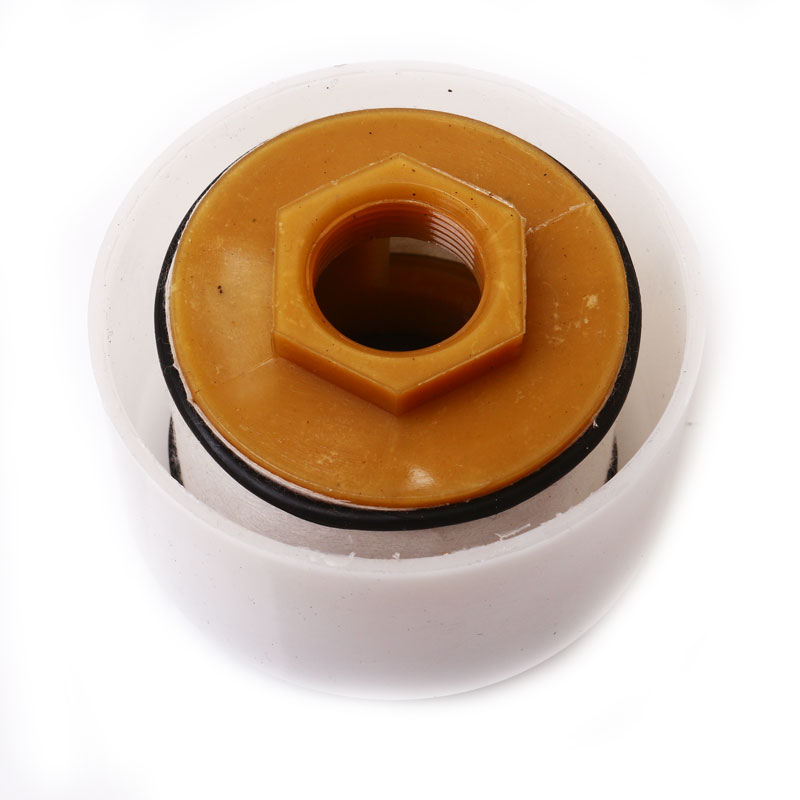

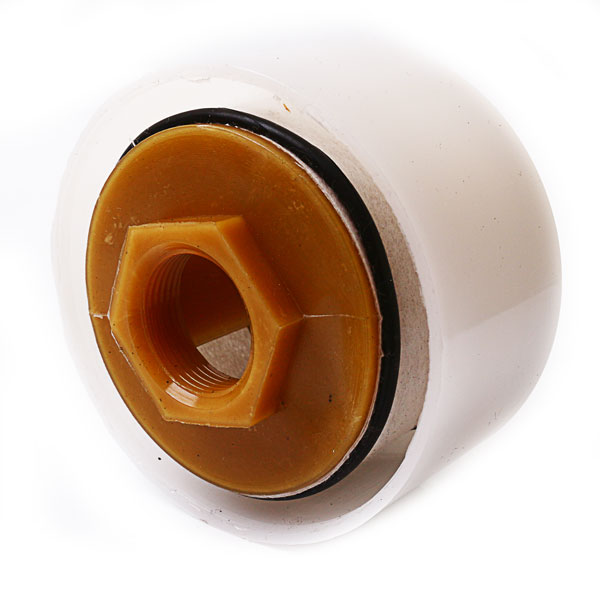

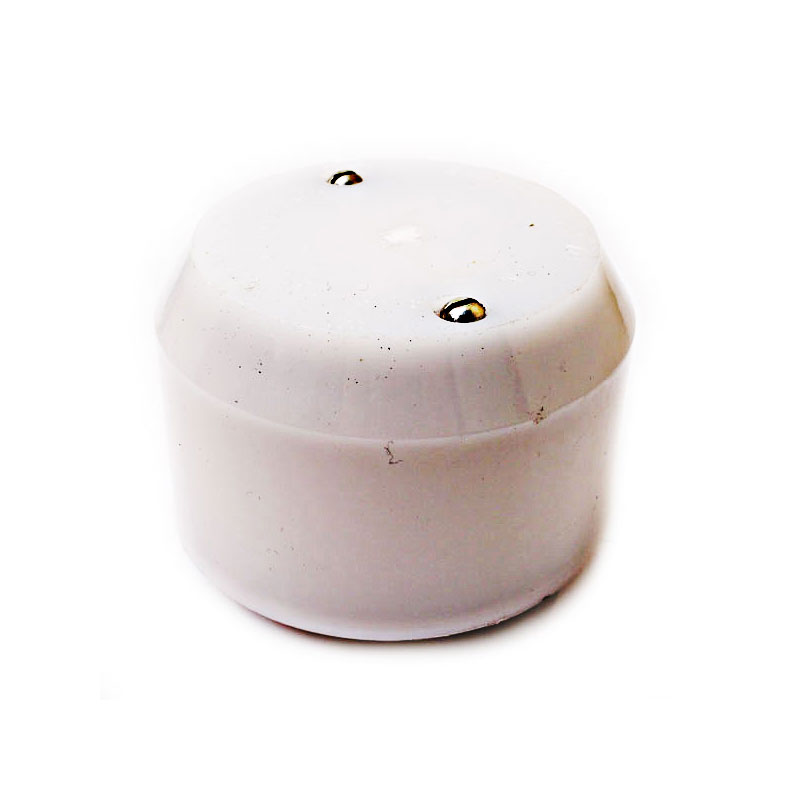

Сапун 20

Голосов: 1
Документация:
950 руб.
В наличии
Количество на складе:
3 шт.
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Сапун-20 является простым фильтрующим элементом, предназначенным для очистки воздуха от пыли, присутствующей в пространстве над маслом в смазочных и гидравлических баках.

Данный фильтр производится в трех модификациях: Сапун-20, Сапун-16 и Сапун-10, каждая из которых имеет два климатических исполнения: УХЛ4 и О4.

Преимущества

Фильтр Сапун-20 имеет повышенный уровень фильтрации и высокую пропускную способность. Главным достоинством является высокий эксплуатационный ресурс.

Структура условного обозначения

Сапун-Х-Х1:

  1. Сапун – наименование;
  2. Х – диаметр условного прохода;
  3. Х1 – климатическое исполнение.

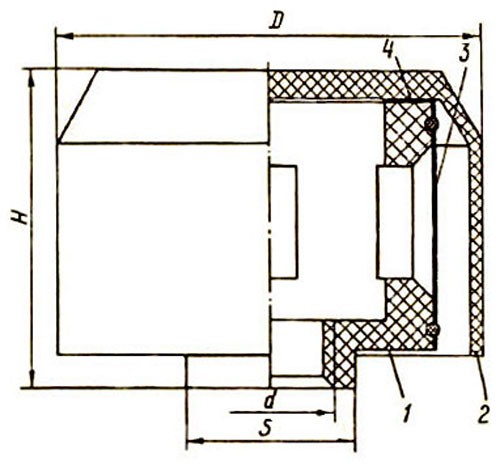

Рис.1. Габаритные и присоединительные размеры Сапун-10, Сапун-16

Рис.1. Габаритные и присоединительные размеры Сапун-10, Сапун-16

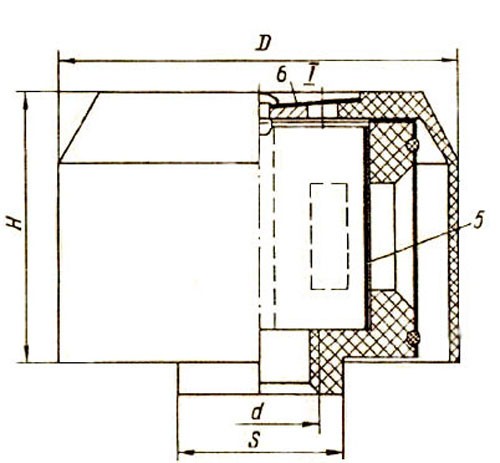

Рис.1. Габаритные и присоединительные размеры Сапун-20, где:

Рис.1. Габаритные и присоединительные размеры Сапун-20, где:

  1. Корпус;
  2. Кожух;
  3. Фильтрующий элемент;
  4. Прокладка;
  5. Отражатель;
  6. Диск;
  7. Отверстие для выхода воздуха.

Характеристики

Технические характеристики
Наименование параметра Значение
Диаметр условного прохода, мм
20 16 10
Расход при номинальном перепаде давлений, м³/мин не менее 0,5 0,1 0,025
Номинальная тонкость фильтрации 25 10 10
Номинальный перепад давлений, МПа 0,001 0,001 0,001
Масса, кг не более 0,1 0,1 0,09
Размеры, мм
Н 60 50 30
D1 80 60 50
S 32-0,32 27-0,32 24-0,28
d кл. 9Н8Н М24х1,5 М16х1,5 М12х1,5
