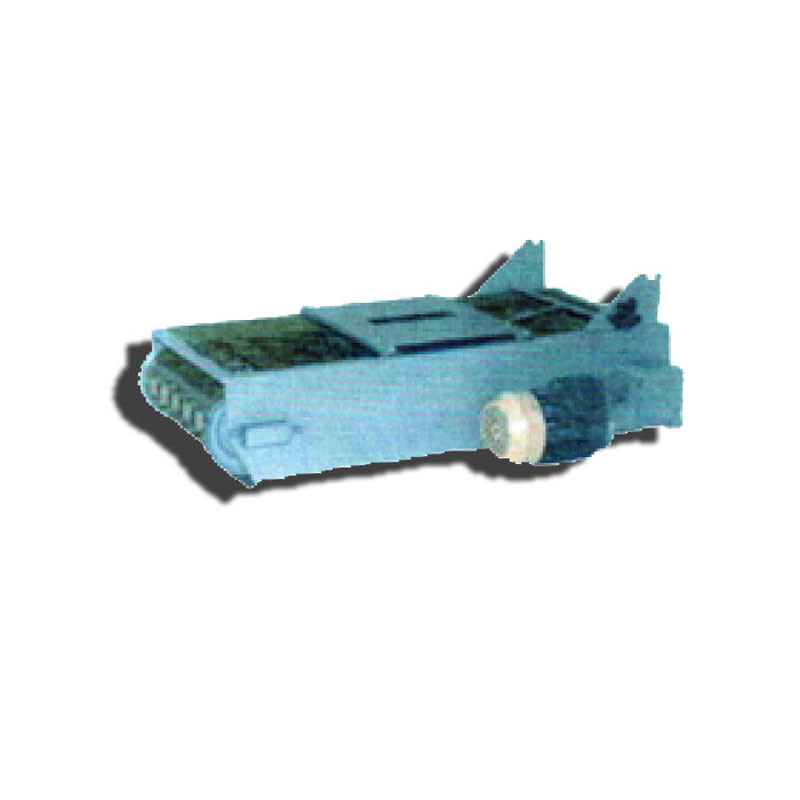

Фильтр-транспортеры Х44-3Х

Фильтр Х44 используется для процесса очищения СОЖ на водной основе при вязкости 1-1,5 мм2/см от различных металлических смесей и примесей. В фильтре-транспортере фильтровальная бумага используется как фильтрующий элемент, своим составом бумага обеспечивает тонкость очистки жидких материалов. Фильтровальная бумага владеет хорошей прочностью, а так же пропускной способностью.

Фильтры серии Х44 созданы для работы в помещениях закрытого типа, при том чтобы термометр внутри показывал температуру от +10 С до +400 С. Рабочая среда должны быть, как и полагается, взрывобезопасной, но обязана не содержать едкие газы либо пары, которые в концентрации имеют возможность разрушить металл в паре с изоляцией. Стандартным климатическим исполнением есть УХЛ4 для стран нашего климата. Для мест с тропическим климатом можно изготавливать фильтр с исполнением О4.1.

В состав фильтров  Х44 входят корпус, ведущий вал, мотор-редуктор, ведомый вал, устройство для запуска и остановки рабочего привода конвейера, транспортерная лента, приемник, натяжное устройство. В комплекте поставки идет фильтр-транспортер, паспорт и паспорт на электродвигатель, ЗИП (элементы 1 и 2, бумага фильтровальная).



Что означает условное обозначение

Х44-32 УХЛ4 - фильтр-транспортер c номинальным расходом 50 л/мин, климатического исполнения УХЛ4

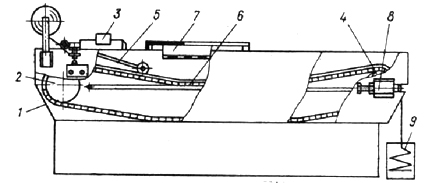

Схема фильтра транспортёра Х44-3Х

Рис. 1. Схема фильтра Х44-3Х

  1. корпус;
  2. вал ведущий;
  3. мотор-редуктор;
  4. вал ведомый;
  5. устройство для автоматического пуска и остановки привода ;
  6. лента транспортёрная;
  7. приемник;
  8. устройство натяжное;
  9. емкость для загрязненной фильтровальной бумаги.
Параметр для Х44-31 Х44-32 Х44-33 Х44-34
Расход жидкости, л за мин 25 50 100 200
Фильтруется с тонкостью 25П на тонну
Ширина бумаги для фильтрации, см 30 45 60 90
Лента имеет запас в сторону включения От 1,5 до 2,5 см
Вес без жидкости (чистое значение), кг 24 26 46 54
