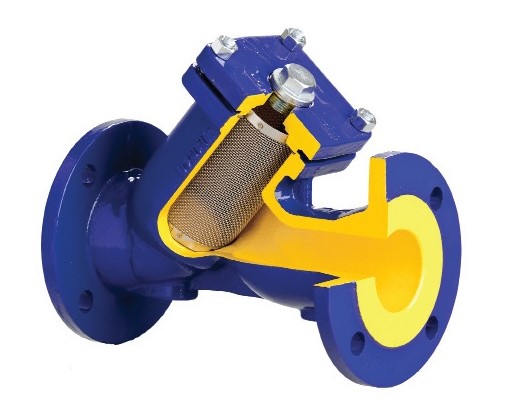

• Фильтры осадочные фланцевые Zetkama арт.821 фото навигации 1

Фильтры осадочные фланцевые Zetkama арт.821

Документация:
Руководство(770.94 КБ)
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Фильтры осадочные фланцевые Zetkama арт.821 предназначены для работы с промышленной холодной и горячей водой, паром. химически нейтральными агентами. Сетка изготовлена из нержавеющей стали. Возможна поставка под заказ фильтров с диаметром отверстий сетки F100(0,6), F200(0,5), F300(0,4), F400(0,32), F600(0,2).

Характеристики

Артикул Материал корпуса Номинальное давление Номинальный диаметр Максимальная температура
821A серый чугун 1,6 МПа DN 15-400 300°С
821C ковкий чугун 2,5 МПа DN 15-200 350°С
821F сталь 4,0 МПа DN 15-200 400°С
Габаритные размеры
DN L PN 1,6 МПа PN 2,5 МПа PN 4,0 МПа H H1 G* PN 1,6 PN 2,5 PN 4,0 Kv PN 1,6
PN 2,5
PN 4,0
D d K nxdo D d K nxdo D d K nxdo Вес C B
мм кг м3/ч мм
15 130 95 46 65 4x14 95 46 65 4x14 95 45 65 4x14 90 135 G 3/8 2,6 2,6 2,7 5,7 23 56
20 150 105 56 75 4x14 105 56 75 4x14 105 58 75 4x14 100 160 G 3/8 3 3 3,6 10,4 28 68
25 160 115 65 85 4x14 115 65 85 4x14 115 68 85 4x14 115 180 G 3/4 4,3 4,3 4,5 16,4 36 82
32 180 140 76 100 4x19 140 76 100 4x19 140 78 100 4x18 135 215 G 3/4 6,8 6,8 6,3 27,3 42 98
40 200 150 84 110 4x19 150 84 110 4x19 150 88 110 4x18 150 240 G 1 8,8 9 8,7 42 50 114
50 230 165 99 125 4x19 165 99 125 4x19 165 102 125 4x18 160 250 G 1 11 11 11 64,7 61,5 119
65 290 185 118 145 4x19 185 118 145 8x19 185 122 145 8x18 180 285 G 1 14,6 16,8 18,5 98 78,5 134
80 310 200 132 160 8x19 200 132 160 8x19 200 138 160 8x18 215 330 G 1 18,6 19,5 23,5 149 89,5 149
100 350 220 156 180 8x19 235 156 190 8x23 235 162 190 8x22 240 395 G 1 1/2 27 29,6 33 234 109,5 169
125 400 250 184 210 8x19 270 184 220 8x28 270 188 220 8x26 280 455 G 1 1/2 38,5 42,5 54 376 137,5 199
150 480 285 211 240 8x23 300 211 250 8x28 300 218 250 8x26 330 525 G 1 1/2 54,5 56 75 454 160 224
200 600 340 266 295 12x23 360 274 310 12x28 375 285 320 12x30 405 650 G 1 1/2 110 110 137 853 210 284
250 730 405 319 365 12x28 - - - - - - - - 540 870 G 1 1/2 165 - - 1104 258 434
300 850 460 370 410 12x28 - - - - - - - - 680 1110 G 1 1/2 285 - - 1450 308 555
350 980 520 429 470 16x28 - - - - - - - - 755 1250 G 1 1/2 373 - - 1800 365 640
400 1100 580 480 525 16x31 - - - - - - - - 835 1370 G 1 1/2 540 - - 2200 415 695

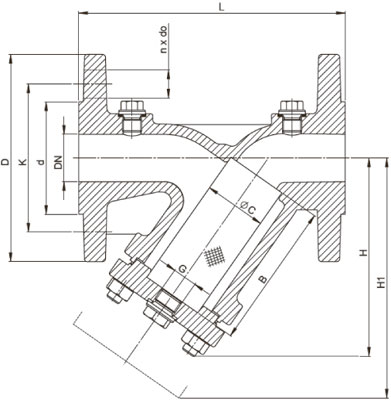

Рис.1. Чертеж фильтра Zetkama арт.821
Рис.1. Чертеж фильтра Zetkama арт.821

Схемы

Рис.2. Схема фильтра Zetkama арт.821
Рис.2. Схема фильтра Zetkama арт.821

В состав фильтра входит:

  1. корпус
  2. крышка
  3. сетка
  4. прокладка
  5. шпилька
  6. гайка
  7. шток
  8. прокладка
  9. прокладка крышки
  10. проба
