Фильтр автоматизированный ФСП предназначен для очистки воды.

Устройство и принцип действия

Фильтры работают на принципе улавливания и накопления загрязнений на плоском сетчатом фильтроэлементе с его периодической очисткой обратным потоком воды. Выпускаются для давлений 0,05...2,5 МПа, оптимально работают при давлениях от 0,2 до 1,0 МПа.

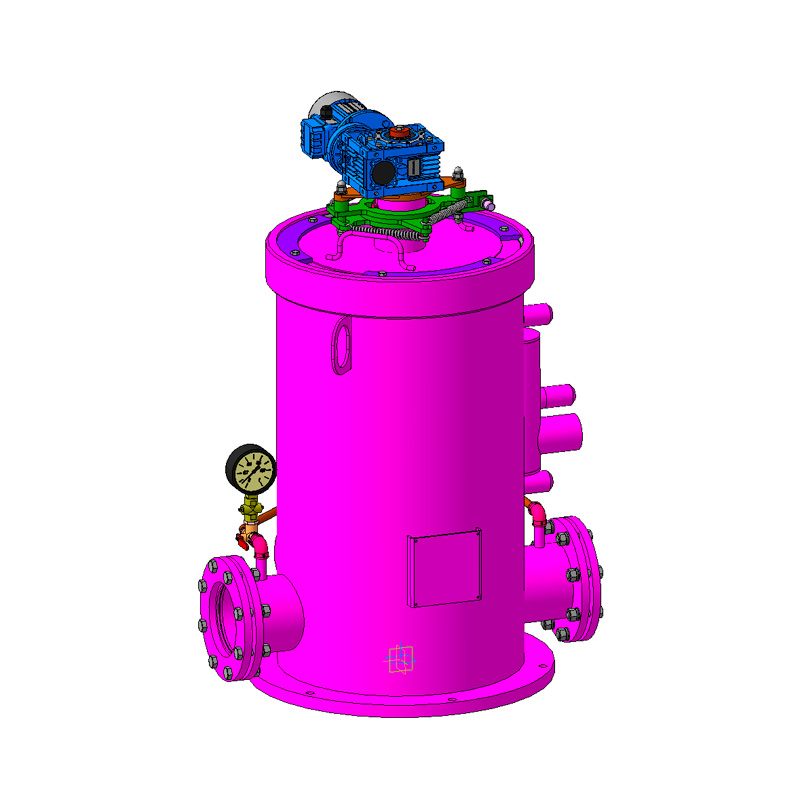

Фильтр ФСП (заявка на изобретение на рассмотрении, сентябрь 2012) имеет цилиндрический корпус с крышкой, с входным, выходным, сливным патрубками и люком, электро- или пневмопривод очистителя и блок автоматики и управления.

В корпусе фильтра соосно ему на подшипниках скольжения установлен фильтровальный блок, который состоит из центральной трубы с цапфами на концах, насаженных на нее двух каркасов, разделенных дистанционной втулкой, с образующими секторные ячейки радиальными ребрами. На них с двух сторон попарно положены и прижаты к ним плоские сетчатые фильтроэлементы в виде дисков.

Оригинальный очиститель выполнен в виде двух металлических гибких лент, заделанных концами в корпусе, частично облегающих оба каркаса очистителя по окружности. В части, облегающей каркас, каждой ленты образовано отверстие.

Снизу в корпусе вмонтирована решетка отбора крупных загрязнений.

В режиме фильтрации вода из входного патрубка через решетку крупных загрязнений поступает в секторные ячейки фильтровального блока, проходит через сетки, и уже фильтрованной попадает в полость центральной трубы и в выходной патрубок.

Для промывки фильтра блок автоматики и управления периодически по реле времени или по дифманометру открывает сливной клапан и включает вращение фильтровального блока. При этом последовательно каждая секторная ячейка через отверстие в ленте очистителя кратковременно соединяется через открытый сливной клапан со сливом. В результате в ней создается обратный поток воды на слив, который очищает ячейку и сетку в ней от загрязнений.

При самопромывке фильтра фильтрация воды и подача ее потребителям не прекращается.

Применение плоских сетчатых фильтроэлементов, наличие секторных ячеек для накопления грязи между очистками, вращающийся при промывке фильтра фильтровальный блок, направление отфильтрованной воды через центральную трубу, оригинальный очиститель, прямоточная схема подсоединения, обеспечение возможности как тонкой, так и крупной фильтрации выгодно отличают фильтры ФСП от других типов фильтров.

Характеристики

Технические характеристики
Обозначение фильтра	Площадь сетки, м²	Входной и выходной патрубки Ду*, мм	Максимальная пропускная способность (расход) фильтра, м³/час, при размере ячейки сетки								Кратко-временный расход на промывку, м³/с, макс.	Мощность привода, кВт	Масса, кг
Обозначение фильтра	Площадь сетки, м²	Входной и выходной патрубки Ду*, мм	3-5 мм	2 мм	1 мм	0,5 мм	0,3 мм	0,2 мм	0,1 мм	0,05 мм	Кратко-временный расход на промывку, м³/с, макс.	Мощность привода, кВт	Масса, кг
ФСПТ-20	0,2	70…120	-	-	-	-	60	40	30	20	0,005	0,18	320
ФСПТ-50	0,5	130…200	-	-	-	-	180	120	90	70	0,012	0,18	530
ФСПТ-80	0,8	180…290	-	-	-	-	360	240	180	140	0,020	0,25	740
ФСПТ-110	1,1	230…370	-	-	-	-	590	440	300	230	0,022	0,25	800
ФСПТ-140	1,4	280…450	-	-	-	-	870	660	440	340	0,028	0,37	1060
ФСПТ-160	1,6	320…500	-	-	-	-	1040	690	570	430	0,032	0,37	1120
ФСПТ-200	2,0	380…580	-	-	-	-	1440	940	800	600	0,040	0,37	1470
ФСПК-16	0,16	180…260	280	220	170	140	-	-	-	-	0,005	0,18	350
ФСПК-35	0,35	275…400	630	500	380	320	-	-	-	-	0,010	0,18	580
ФСПК-60	0,6	360…500	1100	900	660	550	-	-	-	-	0,015	0,25	810
ФСПК-100	1,0	460…650	1800	1450	1100	900	-	-	-	-	0,021	0,37	1160
ФСПК-140	1,4	530…770	2500	2000	1500	1200	-	-	-	-	0,024	0,37	1600

*В указанных пределах указывается в заказе фильтра.
По желанию Заказчика может быть поставлено оборудование с отличными от приведенных в настоящем описании параметрами

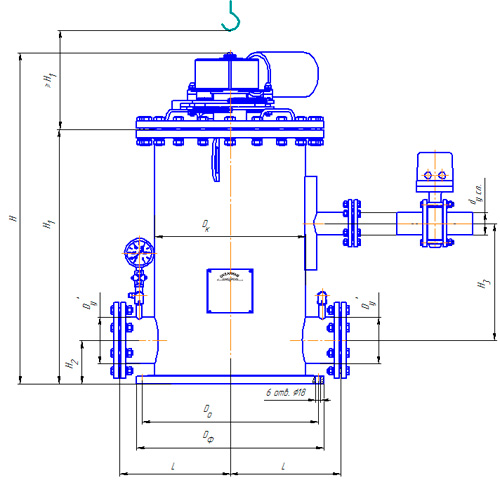

Габаритные размеры
Обозначение фильтра	Dк,мм	Dф,мм	Dо,мм	L,мм	H,мм	H₁,мм	H₂,мм	H₃,мм	D_усл.,мм
ФСПТ-20	377	485	445	300	1020	730	140	450	65
ФСПТ-50	516	640	600	380	1185	900	158	560	65
ФСПТ-80	667	795	740	450	1350	1030	236	675	80
ФСПТ-110	730	870	820	490	1520	1160	300	792	80
ФСПТ-140	820	975	920	540	1650	1330	325	870	100
ФСПТ-160	916	1075	1020	586	1780	1450	382	990	100
ФСПТ-200	1100	1280	1220	680	1960	1620	414	1115	120
ФСПК-16	377	485	445	300	1154	870	240	614	65
ФСПК-35	516	640	600	380	1490	1210	330	880	65
ФСПК-60	667	795	740	450	1640	1330	400	560	80
ФСПК-100	820	975	920	540	1980	1655	480	740	100
ФСПК-140	1100	1280	1220	680	2070	1750	540	750	100
