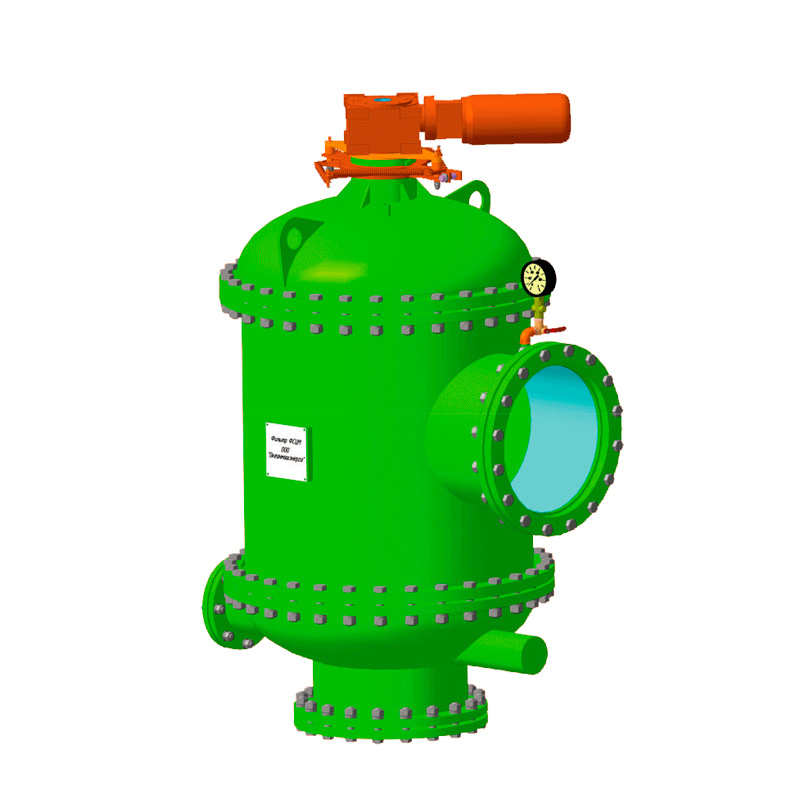

Фильтр автоматизированный ФСЦ-М

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Фильтр автоматизированный ФСЦ-М предназначен для тонкой очистки воды.

Устройство и принцип действия

Фильтры работают на принципе улавливания и накопления загрязнений на двух независимых сетчатых фильтроэлементах первой и второй ступеней с их периодической независимой очисткой обратным потоком воды. Выпускаются для давлений 0,05...2,0 МПа, оптимально работают при давлениях от 0,2 до 1,0 МПа.

Фильтр ФСЦ-М имеет электропривод, цилиндрический корпус с крышкой, с входным и выходным патрубками, с отдельными сливными патрубками от сеток первой и второй ступени.

Сетка второй ступени натянута на цилиндрический каркас с ячейками в виде беличьего колеса, который неподвижно установлен в корпусе.

Соосно каркасу в корпусе установлен на подшипниках скольжения вращающийся очиститель с двумя прямоугольными соплами (по форме ячеек каркаса). При промывке фильтра очиститель вращается, и сопла последовательно совмещаются с каждой из ячеек каркаса.

На вращающемся очистителе, на каркасе с радиальными рёбрами, образующими секторные ячейки, смонтирована сетка первой ступени с ячейками, большими, чем у сетки второй ступени. Для очистки сетки первой ступени в корпусе смонтирован отдельный неподвижный очиститель.

При промывке фильтра последовательно через сливные патрубки и сливные клапаны вращающийся и неподвижный очистители соединяются со сливом, в результате чего последовательно создаётся обратный поток воды через каждую ячейку каркасов сеток, который очищает их и соответствующие участки сеток от грязи.

Двухступенчатая очистка воды в одном фильтре и соответственно увеличенная суммарная площадь сетки выгодно отличает фильтр ФСЦ-М от фильтров других типов фильтров для тонкой очистки.

Характеристики

Обозначение фильтра Площадь сетки, м2 Входной и выходной патрубки Dу*, мм Максимальная пропускная способность фильтра, м3/ч, при размере ячейки сетки Кратко-временный расход на промывку, м3/с, макс Мощность привода, кВт Масса, кг
0,3 мм 0,2 мм 0,1 мм 0,05 мм
ФСЦ-300М 0,57 110...180 140 105 70 65 0,009 0,18 470
ФСЦ-400М 0,95 175…275 325 220 170 130 0,012 0,25 670
ФСЦ-500М 1,5 250…390 650 490 340 260 0,018 0,25 960
ФСЦ-600М 2,1 320…500 1100 850 580 440 0,022 0,25 1300

*В указанных пределах указывается в заказе фильтра.
По желанию Заказчика может быть поставлено оборудование с отличными от приведенных в настоящем описании параметрами.

Габаритные размеры
Обозначение фильтра Ду,мм Дк,мм L,мм H,мм H1,мм H2,мм dсл, мм, 2 выхода
ФСЦ-300М 300 512 450 1460 855 1100 76
ФСЦ-400М 400 630 535 1500 720 1020 100
ФСЦ-500М 500 816 670 1740 830 1190 100
ФСЦ-600М 600 916 720 1810 960 1210 120

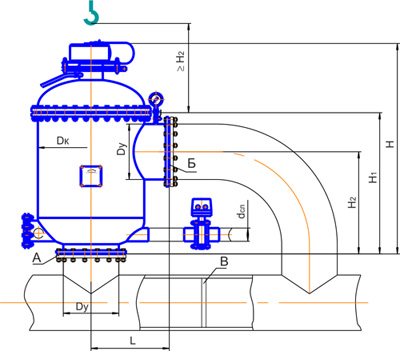

Рис.1. Схема фильтров ФСЦ-М
Рис.1. Схема фильтров ФСЦ-М
